Насос рулевого привода с усилителем, замена (4)

Дренаж бачка с рабочей жидкостью

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снимите бамперную крышку, см. VIDA:Ремонт и установкаФункциональная группа 86Бампер, передний, замена

Произведите дренаж бачка рабочей жидкости с помощью устройства отсоса масла.

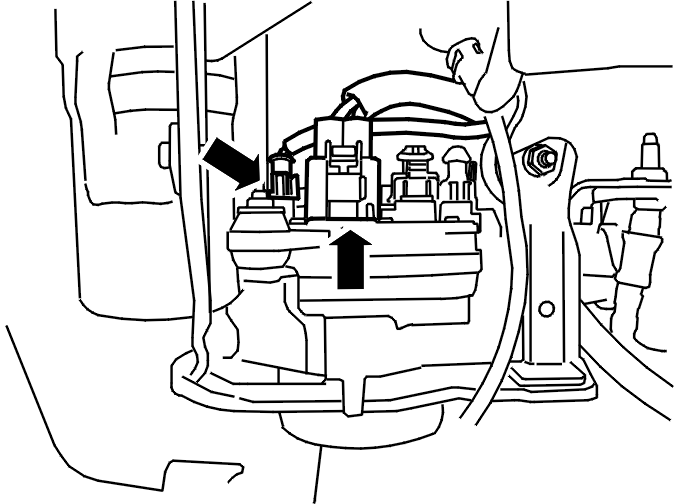

Снятие насоса рулевого привода с усилителем

Снимите 2 разъёма.

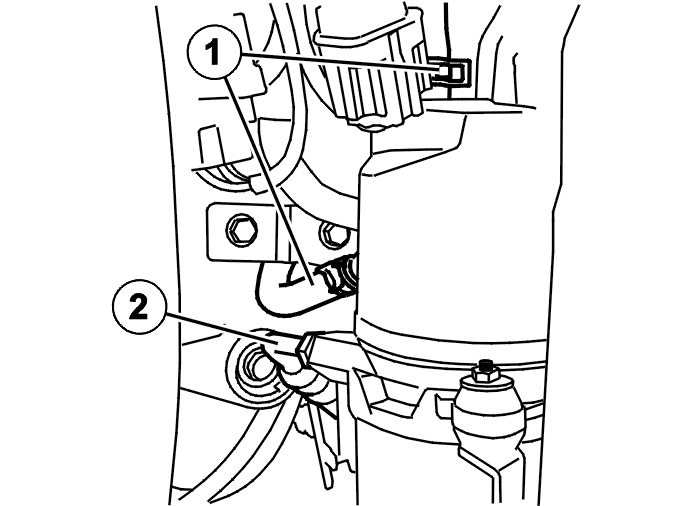

Снятие насоса рулевого привода с усилителем, продолжение

Снимите:

• 2 шланга (1)
• питающий трубопровод (2).

Подсказка: Расположите контейнер под насосом рулевого привода с усилителем.

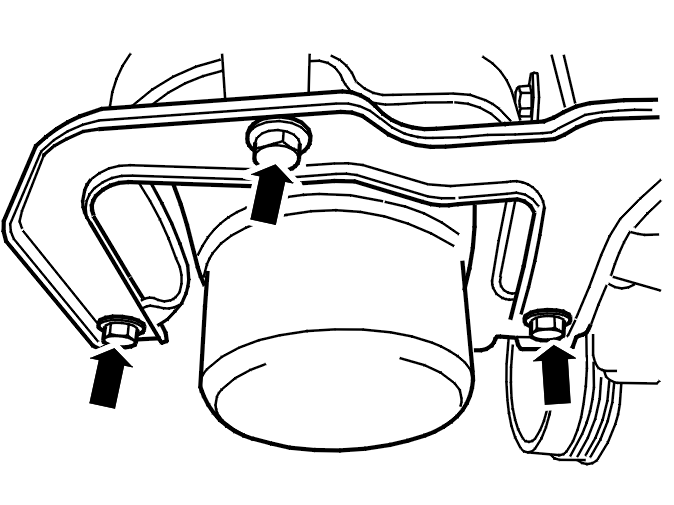

Снятие насоса рулевого привода с усилителем, продолжение

Снимите:

• 3 винта
• насос рулевого привода с усилителем.

Установка насоса рулевого привода с усилителем

Установите:

• насос рулевого привода с усилителем
• 3 винта M8. Затяните до 25 Н-м.

Установка насоса рулевого привода с усилителем, продолжение

Установите:

• 2 шланга (1)
• питающий трубопровод (2). Затяните до 30 Н-м.

Установка насоса рулевого привода с усилителем, продолжение

Осторожно: Важно, чтобы эти разъёмы были установлены ровно относительно разъёмов насоса рулевого привода с усилителем. В противном случае существует опасность, что уплотнение сдвинется с места в разъёмах и вызовет проникновение в них воды.

Установите 2 разъёма.

Проверьте положение уплотнения в 2-штырьковом разъёме

Примечание: Защитная заглушка встречается только на более ранних автомобилях. После удаления эту заглушку следует утилизировать.

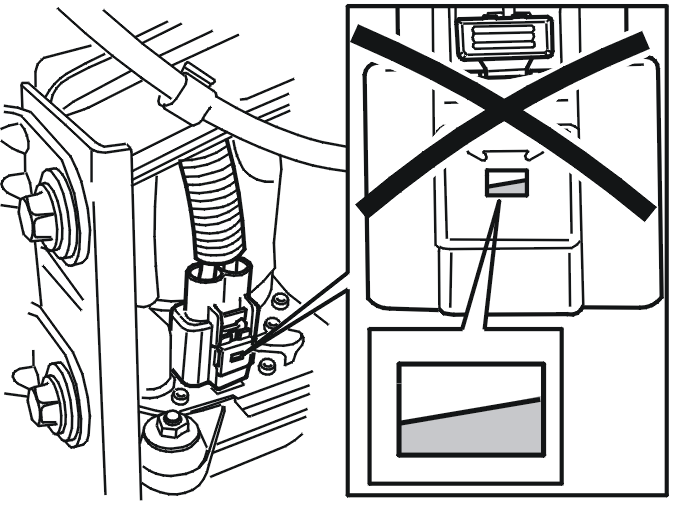

Извлеките красную защитную заглушку, находящуюся в разъёме, чтобы открыть смотровое окно.Убедитесь, что в окне совершенно не видно уплотнение. Уплотнение имеет оранжевый или красный цвет.Если видна какая-либо часть уплотнения, то необходимо отсоединить разъём и аккуратно вставить уплотнение на место.

Завершение

Установите бамперную крышку, см. VIDA:Ремонт и установкаФункциональная группа 86Бампер, передний, замена

Заполните систему рулевого привода с усилителем.

Примечание: Используйте оригинальную рабочую жидкость Volvo для рулевого привода с усилителем P/N 1161 529 (1 л).

Отбирайте жидкость, поворачивая рулевое колесо поочередно влево и вправо до полной блокировки, пока при управлении не возникнет правильное ощущение.
