Насос охлаждающей жидкости

Опорожните систему охлаждения. Опорожнение системы охлаждения, заполнение и вывод воздуха.

Отключите аккумулятор. Аккумуляторная батарея, отсоединение.

M6. Момент затяжки

Неподвижный ключ на 19 мм, натяните натяжитель и разгрузите ремень.стержень 3 мм и замкните натяжитель в этом положении.При установке, проверьте положение ремня на всех дорожках.

M8. Момент затяжки M10. Момент затяжки

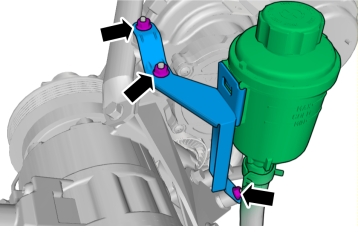

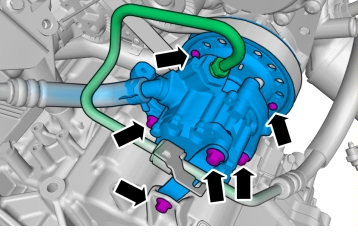

1. кронштейн сервонасоса в коробке передач. М8. Момент затяжки
2. задняя штага насоса сервоусилителя. М8. Момент затяжки
3. соединение водяного насоса/ременной шкив. М5. Момент затяжки
4. Линия давления к сервонасосу. Момент затяжки

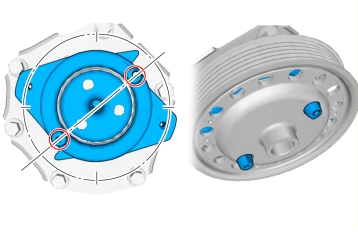

При снятииВытолкните стержни из ременного шкива. Поверните сервонасос вверх и назад.При установкеЧтобы облегчить соответствие соединения водяного насоса в ременном шкиве, поворачивайте сцепление, пока штыри не будут находиться в положении 8 часов и 2 часа, как показано на рисунке. Убедитесь в том, что штыри выступают из отверстий на ременном шкиве.

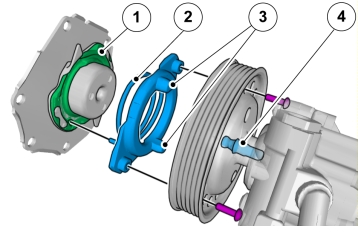

При установкеУбедитесь в том, что пружина сцепления (2) защелкнула в своем положении на вклеенной части водяного насоса (1), и что штыри (3) попали в отверстие на шкиве ремня.Всегда должен использоваться новый центрирующий стержень (4).

Установка производится в обратном порядке.

Дозаправьте систему охлаждения. 🔧 Бачок охлаждающей жидкости с 🔧 Крышка.
