Наружный вентиляционный канал в приборной панели

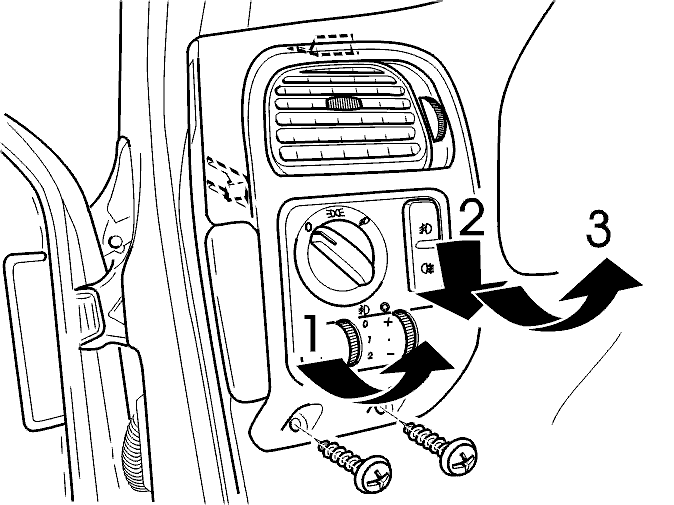

Снятие вентиляционного канала на стороне водителя

Выверните два винта под выключателем освещения.Потяните панель вниз.Отсоедините разъемы.

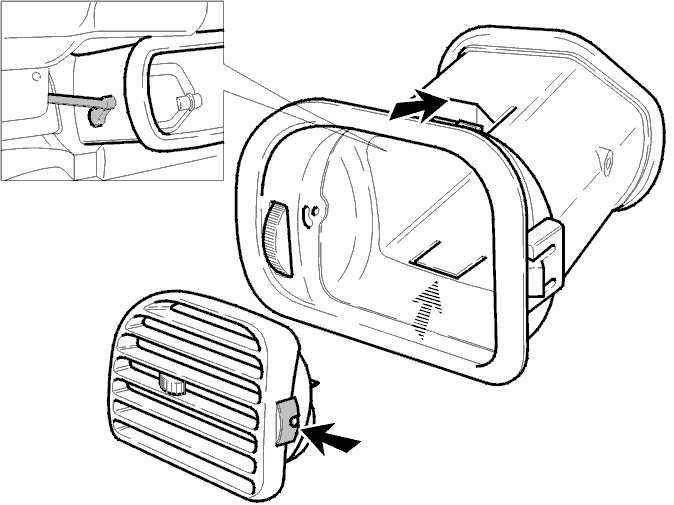

Снятие вентиляционного канала на стороне пассажира

Прижмите заслонку в сторону ножом (в сторону, где расположено управление). Снимите заслонку.Вдавите защелки сверху и снизу. Вытяните канал из приборной панели.Вдавите защелки сбоку. Осторожно снимите канал.

Установка вентиляционного канала на стороне водителя

Установите:

• разъемы
• панель
• два винта под выключателем освещения.

Установка вентиляционного канала на стороне пассажира

Установите:

• сопло
• клапан управления.

Во время установки убедитесь, что пружинный зажим расположен правильно.
