Наружное зеркало заднего вида (2011, 2012)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Демонтируйте панель передней двери Панель боковая дверь, передняя Панель боковая дверь, передняя

🔩 Момент затяжки: 8 Н·м

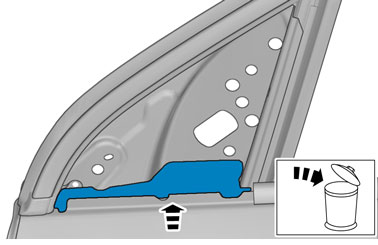

Удалите отмеченные детали.

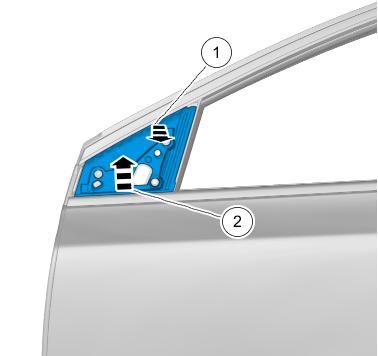

Удалите отмеченные детали.

Примечание: Следующие моменты необходимо выполнять только при установке нового компонента.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

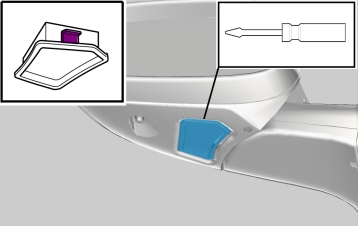

🔧 ????Удалите отмеченные детали.

Транспортные средства с автоматическим ослаблением слепящего действия света в зеркале заднего вида

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Осторожно: Проверьте компонент. При наличии любого типа повреждения его следует заменить новым.

🔧 ????Удалите отмеченные детали.

Все автомобили

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Отсоедините контактные разъемы.

Отсоедините винт.Освободите крючки.Удалите отмеченные детали.

Удалите отмеченные детали.

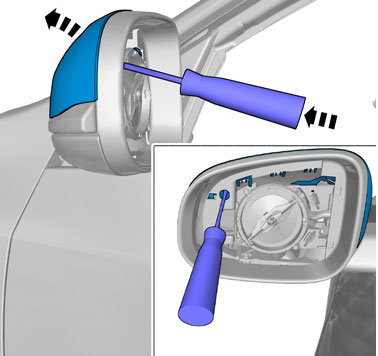

Освободите крючки.Удалите отмеченные детали.

Автомобили, оборудованные BLIS

Освободите крючки.Удалите отмеченные детали.

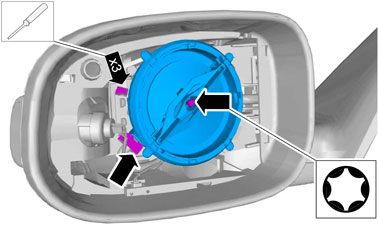

Отсоедините винты.Удалите отмеченные детали.

Все автомобили

Удалите отмеченные детали.

Освободите крючки.

Удалите отмеченные детали.

Отсоедините контактный разъем.Освободите крючок.

Удалите отмеченные детали.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Отсоедините контактные разъемы.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Отсоедините контактные разъемы.

Удалите отмеченные детали.

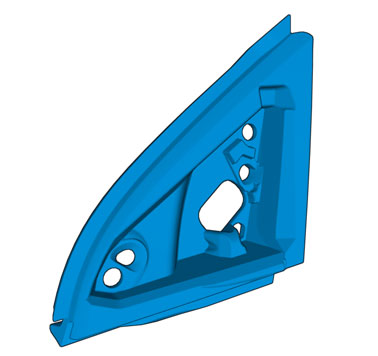

Примечание: Убедитесь в том, что используется новый компонент.

Установите в обратном порядке.
