Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006, 2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Описание метода
Этот метод состоит из:
- замена
- замена
- замена
- замена.
Дверное зеркало с электроприводом, замена

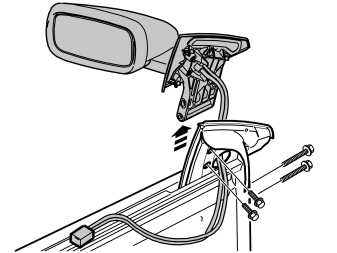

Снятие бокового зеркала заднего вида с электроприводом с двери
Снимите:
- крышку и панель двери, как описано в Панель боковая дверь, передняя
- разъем
- 4 винта
- дверное зеркало с кузова
Установка бокового зеркала заднего вида с электроприводом на дверь
Примечание: Моменты затяжки указаны в Åtdragningsmoment
Установите:
- дверное зеркало
- 4 винта M8 и затяните их
- разъем
- панель двери и крышку, как описано в Панель боковая дверь, передняя.
Стеклянное зеркало, замена
Снятие стеклянного зеркала

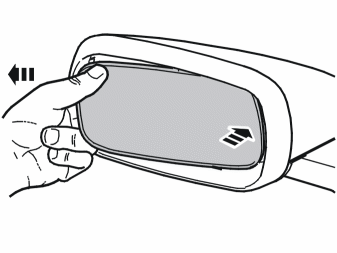

Переместите стеклянное зеркало назад/внутрь, как показано на рисунке.Возьмитесь за стеклянное зеркало и вытяните его наружу/назад до освобождения из внешнего держателя.

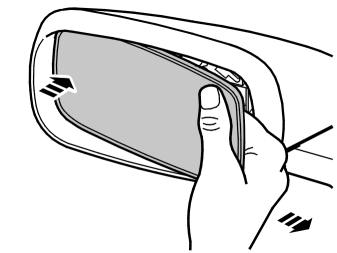

Осторожно прижмите стеклянное зеркало внутрь корпуса зеркала, не допуская его повторной фиксации.Освободите стеклянное зеркало из внутреннего держателя.Отстыкуйте контакты разъема от стеклянного зеркала.
Примечание: Запомните, как проложены кабели.
Установка стеклянного зеркала

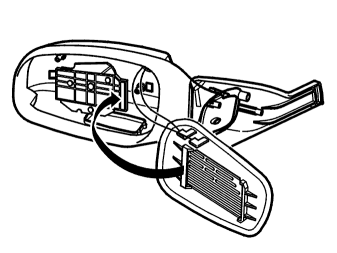

Подстыкуйте 2 контакта разъема к стеклянному зеркалу.Выдвиньте держатель зеркала с электродвигателя.Установите стеклянное зеркало во внутренний держатель.
Примечание: Убедитесь, что 2 направляющие/пластмассовые пружины правильно расположены.
Установите стеклянное зеркало в наружный держатель.
Подсказка: Для удержания зеркала с противоположной стороны применяйте нож.
Каркас зеркала, замена
Снятие каркаса зеркала

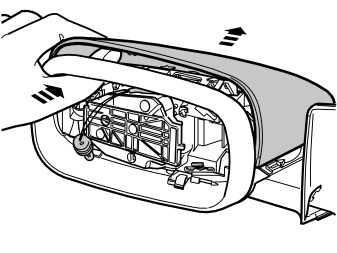

Снимите лампу указателя поворотов.Выпрессуйте каркас наружу.
Установка каркаса зеркала
Направьте каркас в корпус зеркала и закрепите его.Установите на место лампу указателя поворотов.
Электродвигатель, замена
Снятие электродвигателя

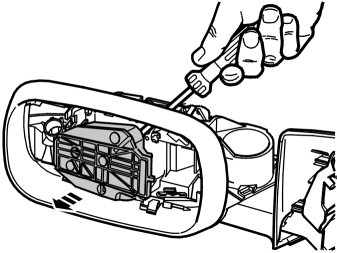

Извлеките электродвигатель из 3-х зажимов.
Примечание: Подогните верхнюю кромку.
Подсказка: Используйте отвертку для удержания с противоположной стороны непосредственно над верхним зажимом.
Отстыкуйте разъем(ы).
Примечание: Отметьте расположение разъема(ов).
Установка электродвигателя
Установите:
- разъем(ы).
- электродвигатель.
Примечание: Убедитесь в том, что электродвигатель надлежащим образом зафиксирован.
