Наружная балка крыши и зажимные крепления (1993, 1994)

Снятие наружной балки крыши

Сошлифуйте и высверлите балку крыши.

Установка наружной балки крыши

Зачистите шлифовкой.Нанесите сварочную грунтовку.

Примечание: Балка крыши должна снова приобрести свою точную форму. Не заменяйте слишком маленький участок балки крыши, так как повреждение могло распространиться.

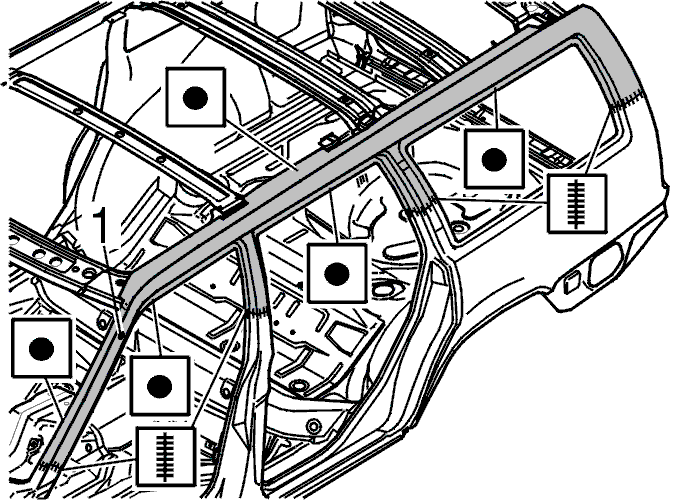

Ориентировочно отрежьте устанавливаемую деталь.Отрегулируйте как показано на иллюстрации.Пропилите две панели.Установите резиновую деталь (1) (номер 6817640) в стойку А.Выровняйте устанавливаемую деталь.Приварите на место.

Примечание: Будьте осторожны при пропиливании внутреннего усиливающего элемента и сливных каналов, если у автомобиля есть люк в крыше.

Установите зажимные крепления

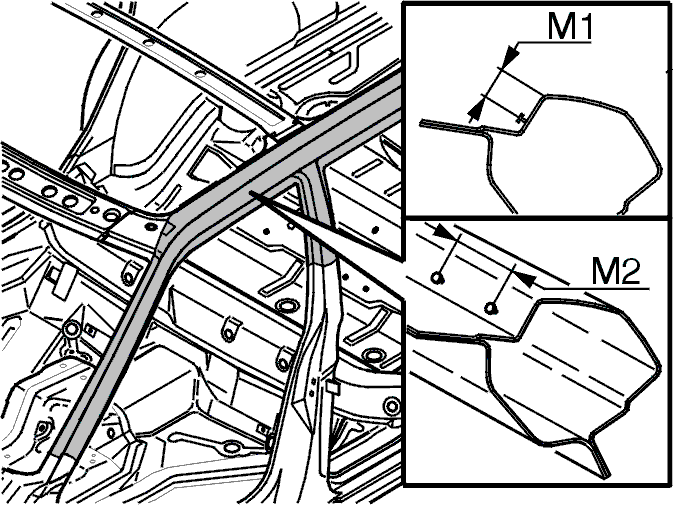

Зажимные крепления устанавливаются парами с расстоянием 45 мм между (M2) и восемь мм от верхнего края радиуса (M1).Высота зажимных креплений должна быть 3,5 мм.Используйте работающую сторону для измерения распределения зажимных креплений.
