Наружная балка крыши и зажимные крепления (1992, 1993)

Снятие наружной балки крыши

Сошлифуйте и высверлите балку крыши.

Установка балки крыши

Зачистите шлифовкой.Нанесите сварочную грунтовку.

Примечание: Балка крыши должна снова приобрести свою точную форму. Не заменяйте слишком маленький участок балки крыши, так как повреждение могло распространиться.

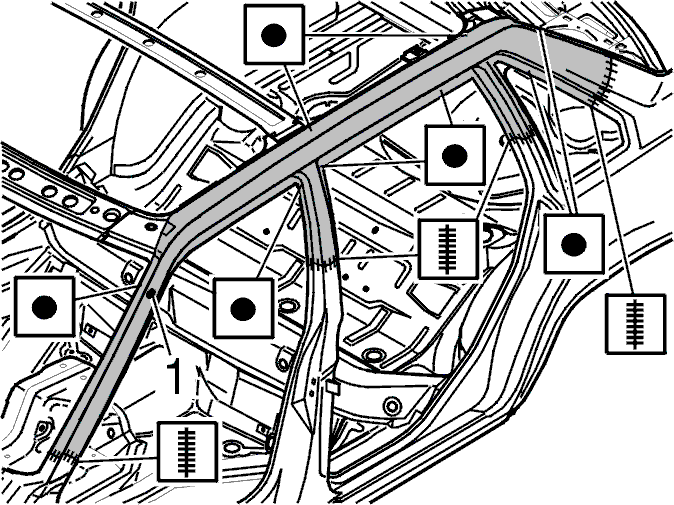

Ориентировочно отрежьте устанавливаемую деталь.Выровняйте на автомобиле.Пропилите две панели.Установите уплотнение из пенорезины в стойку А (1).Выровняйте устанавливаемую деталь.Приварите на место.

Примечание: Не повредите внутренние усиливающие элементы и дренажные каналы при пропиливании наружной панели.

Установите зажимные крепления

Зажимные крепления устанавливаются парами с расстоянием 45 мм между (M2) и восемь мм от верхнего края радиуса (M1). Исключением является задняя пара зажимных креплений, которая находится на расстоянии 6 мм от верхнего края радиуса (M1).Высота зажимных креплений должна быть 3,5 мм.При установке балки крыши начните с установки двух, расположенных напротив отверстия для крепления грузовой балки и продвигайтесь оттуда дальше.
