Направляющий рельс переднего сидения, регулировка

Проверка параллельности

Вначале проверьте, может ли каждый механизм регулировки фиксироваться по отдельности, чтобы убедиться в отсутствии проблем с механизмом фиксатора направляющего рельса (например, из-за попадания посторонних предметов и пр.).

Сядьте на сидение. Зафиксируйте одну сторону и подвигайте другую сторону сидения вперед и назад, чтобы определить направление (вперед или назад), в котором нужно сместить механизм регулировки по отношению к направляющему рельсу.

В зависимости от допусков на полу между направляющими рельсами может быть расхождение в продольном направлении в пределах 1-10 мм. Попытайтесь найти самое короткое расстояние, на которое нужно сместить сидение вперед или назад, чтобы оно зафиксировалось.

Демонтаж направляющих рельсов

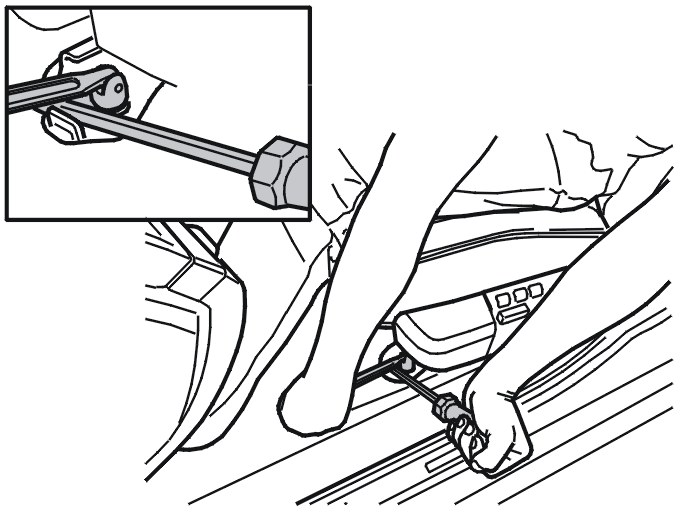

Снимите четыре пластинки, закрывающие болты направляющих рельсов.Вытяните передние пластинки прямо вверх, а задние - вверх/назад под углом.Открутите передние и задние болтовые соединения сидения.

Примечание: Не вынимайте болты.

Регулировка направляющих рельсов

Альтернатива 1:

Проверьте, можно ли зафиксировать оба механизма регулировки одновременно на направляющих рельсах с обеих сторон, если отпустить сидение.

1. снаружи спереди
2. внутри спереди
3. внутри сзади
4. снаружи сзади.

Если отрегулировать направляющие рельсы не удается, попробуйте выполнить альтернативу 2.

Регулировка направляющих рельсов, продолжение

Альтернатива 2:Освободите направляющие рельсы.Прижмите один направляющий рельс вперед или назад, в зависимости от результатов шага 1. Делая это, затяните передний болт. Это делается с большим усилием, сидя на сидении и по необходимости прижимая его вперед или назад.Затем затяните задний болт на этом же рельсе. Убедитесь в том, что направляющий рельс зафиксирован между верхней и нижней частями после окончания процедуры.После этого проверьте, чтобы обе стороны могли быть зафиксированы одновременно, сидя на сидении и выполняя регулировку в продольном направлении. Если все функционирует нормально, затяните другой направляющий рельс (спереди и сзади) на полу. Убедитесь в возможности регулировки продольного положения и высоты сидения.Если функционирование не в порядке, необходимо отрегулировать и другой направляющий рельс, выполнив описанную выше процедуру, но в противоположном направлении.Затяните все четыре болта на полу с моментом 60 Нм.

Завершение работы

Проверьте продольное и вертикальное положение сидения.

При обнаружении зазоров/люфтов/щелкающих звуков при последующей проверке см. процедуру устранения зазоров/люфтов/щелкающих звуков в нижних креплениях переднего регулятора высоты в сервисном бюллетене 850036.

Установите на место пластинки.
