Направляющие, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие направляющих

Снимите:

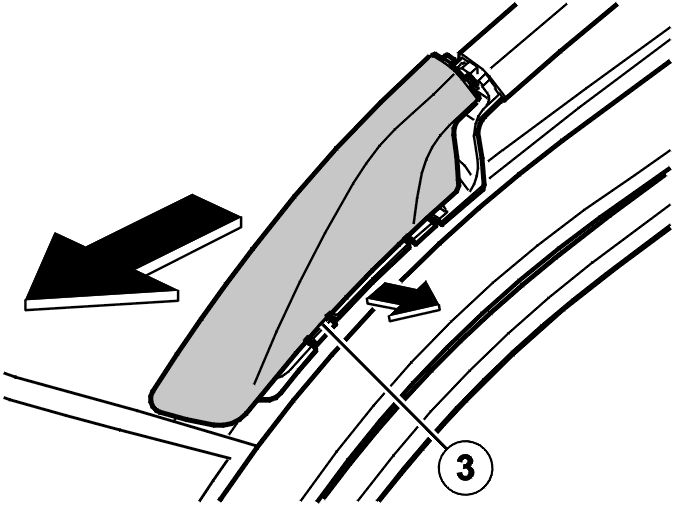

• переднюю и заднюю крышку, потянув их в сторону, чтобы разблокировался выступ (3). Потяните вперед.

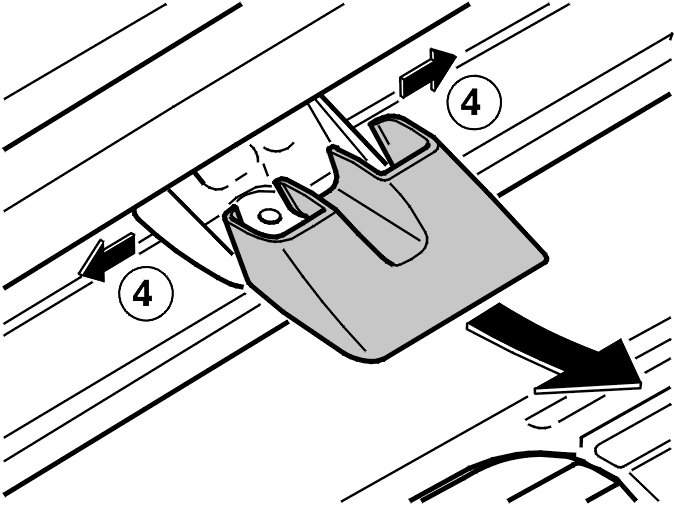

• центральную крышку, взявшись за нижний угол и потянув вверх под углом и в сторону (4).

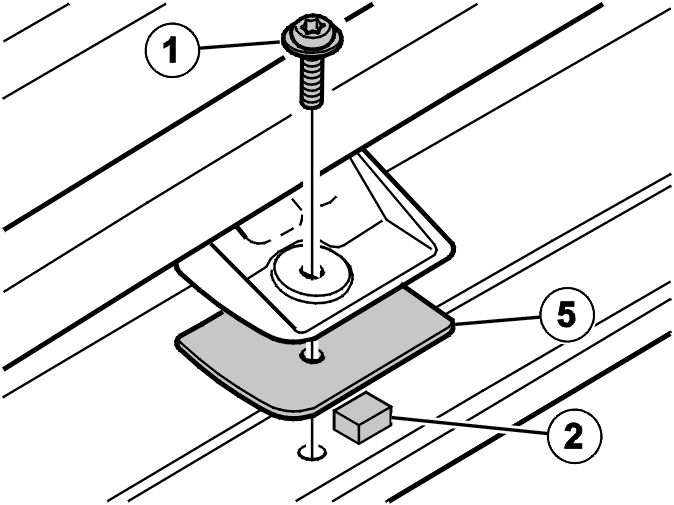

• 5 винтов с каждой стороны
• 3 резиновых уплотнения с каждой стороны
• 3 маленьких уплотнения из пеноматериала с каждой стороны
• 1 большое уплотнение из пеноматериала с каждой стороны и центральной ножки.

Примечание: Уплотнения из пеноматериала и винты должны быть заменены во время установки. Если необходимо, замените резиновые уплотнения.

Установка направляющих

Установите:

• 3 резиновых уплотнения с каждой стороны
• 3 маленьких уплотнения из пеноматериала с каждой стороны
• 1 большое уплотнение из пеноматериала с каждой стороны на центральном креплении.

Примечание: Убедитесь, что уплотнения из пеноматериала совершенно не повреждены.

Установите:

• центральное крепление, но не затягивайте винт
• переднее и заднее крепление, но не затягивайте винты
• 5 винтов с каждой стороны. См.Момент затяжки.

Убедитесь, что резьба винтов входит в зацепление.

Примечание: Не затягивайте слишком сильно. Прокладка может не обеспечивать правильного уплотнения.

Подсказка: Затяните винты в два этапа, чтобы не допустить неправильной установки.

Установите 3 крышки.
