Направляющая салазок и регулятор высоты, замена

Осенью 1994 года для сидений с электроприводом были разработаны направляющие салазок и регулятор высоты новой конструкции. В запасных частях поставляются только компоненты новой конструкции.

В автомобилях с регулятором высоты новой конструкции, или при замене старого регулятора высоты на регулятор новой конструкции, крепежные винты (номер детали 1353514-1) между направляющей салазок и рамой сиденья не используются.

Регулятор высоты новой конструкции, без задних крепежных винтов, устанавливается в автомобилях, начиная с номеров шасси 944-191234, 945-133349, 964-50559, 965-18994.

Передние крепежные винты не ставятся с 1988 года.

Переход на регулятор высоты или направляющие салазок новой конструкции позволяет избавиться от дребезжания и других шумов сиденья.

Регуляторы высоты разной конструкции отличаются креплением задней трубки, см. иллюстрацию ниже.

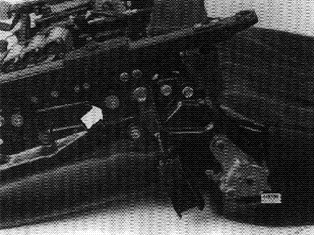

До 1988 модельного года:

При замене на регулятор высоты новой конструкции обязательно замените обе направляющие салазок и регулятор высоты в целях безопасности.

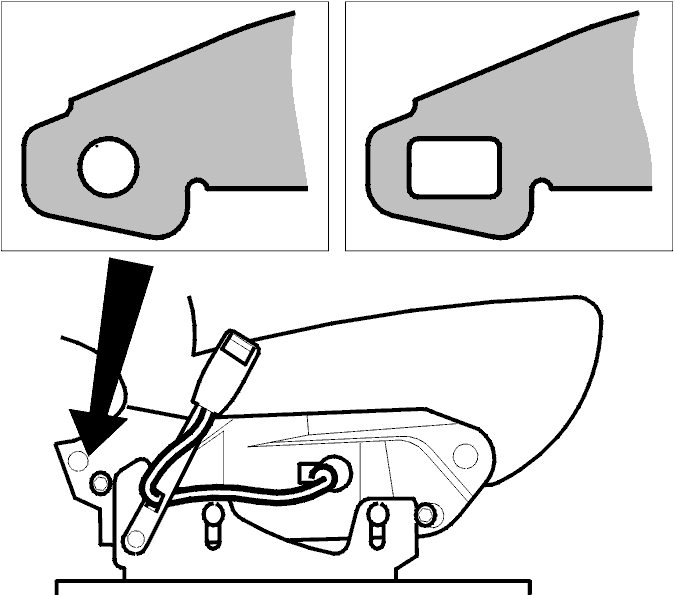

Регулятор высоты

Регулятор высоты новой конструкции снабжен круглым креплением задней трубки.Регулятор высоты старой конструкции имеет прямоугольное крепление задней трубки.

Снятие

Снимите:

• Отрицательный провод с аккумуляторной батареи и запишите код защиты от кражи магнитолы.
• Сиденье с автомобиля согласно Снятие сиденья.

Примечание: Натяжители ремней безопасности.

Поставьте сиденье верхней частью вниз.

• Снимите скобу, которая удерживает напольное покрытие в задней части сиденья.
• Снимите скобы напольного покрытия.

С левой стороны сиденья, снимите:

• Два винта и хомут, фиксирующий механизм привода
• Механизм привода с сиденья.

Разъем

Сиденье без запоминающего устройства:

• Снимите ленточный хомут крепления разъема к электродвигателям.
• Отсоедините разъем.
• Снимите кронштейны с тремя электродвигателями (крепятся двумя винтами с каждой стороны).

Сиденье с запоминающим устройством:

• Снимите кронштейны с тремя электродвигателями (крепятся двумя винтами с каждой стороны).

Снятие механизма привода

Снимите с правой стороны сиденья:

• две внешние гайки, фиксирующие механизм привода
• два винта и стопорную скобу.

Опустите электродвигатели и механизмы привода.

Выворачивание крепежных винтов

• Выверните крепежные винты, если установлен регулятор высоты прежней конструкции.

У регулятора высоты новой конструкции нет крепежных винтов.

Снятие регулятора высоты и направляющих салазок

Примечание: В автомобилях до 1988 модельного года, обе направляющие салазок и регулятор высоты должны быть заменены при замене на регулятор высоты новой конструкции.

• Снимите регулятор высоты вместе с направляющими с сиденья.

Регулятор высоты крепится двумя винтами с каждой стороны.Замена регулятора высоты:

• Поставьте направляющие салазок на новый регулятор высоты.
• Установите регулятор высоты на сиденье.

• Поставьте регулятор высоты на новые направляющие салазок.
• Закрепите замок ремня безопасности на новой направляющей.
• Установите регулятор высоты на сиденье.

Замена на направляющие новой конструкции в автомобилях до 1987 модельного года:

• Поднимите напольное покрытие.
• Ослабьте крепление воздуховода и протолкните его как можно дальше, чтобы можно было поставить под опорную балку сиденья гайку M10-для новой направляющей.

Примечание: Закрепите провода хомутом снаружи внешней направляющей салазок.

Примечание: Для регулятора высоты новой конструкции крепежные винты не используются.

Замена направляющих салазок:

Установка

• Установка механизма привода с правой стороны.
• Поставьте скобы напольного покрытия (должны располагаться на заднем креплении механизма привода и в пазу с внешней стороне сиденья).

Установка кронштейнов

• Поставьте в сиденье кронштейны с тремя электродвигателями.

Сиденье без запоминающего устройства:

• Соедините разъем.
• Закрепите разъем в кронштейне с помощью ленточного хомута.

Установка

Убедитесь, что направляющие салазок с левой и правой стороны расположены одинаково.Установите:

• Осторожно: > Механизм привода с левой стороны при помощи двух винтов и стопорной скобы Важно!

• Скоба напольного покрытия
• Напольное покрытие в двух скобах
• сиденье в автомобиль согласно Снятие сиденья.
• Отрицательный провод аккумуляторной батареи.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Встроенная диагностическая система.
