Наполнение газового баллона

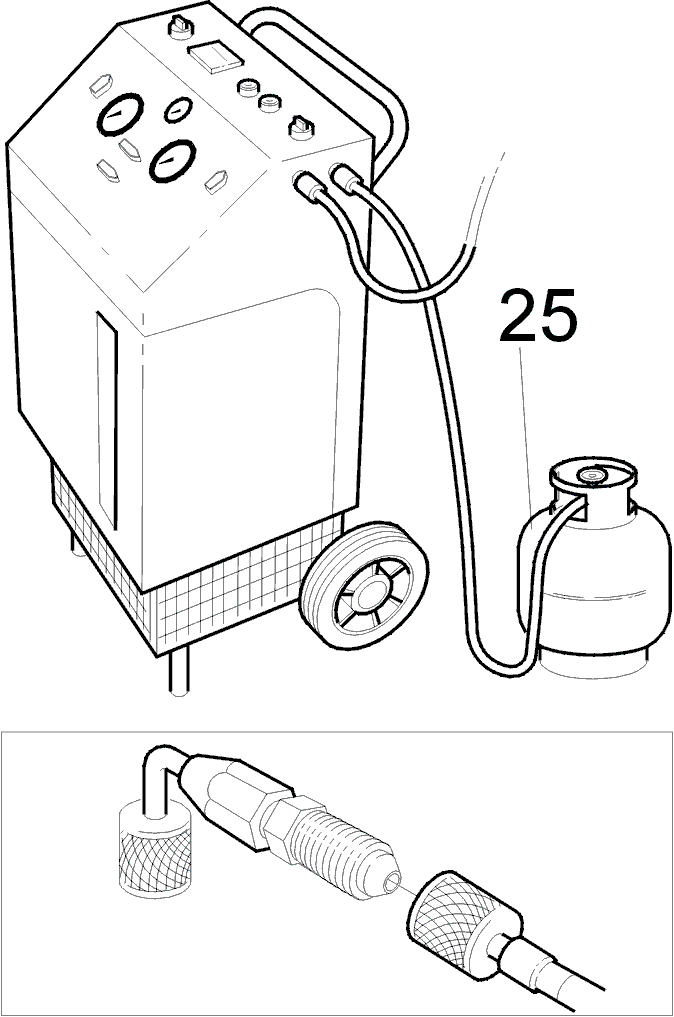

• Подключите желтый шланг между контуром высокого давления и баллоном (25).

Прилагаемый патрубок пригоден для большинства типов газовых баллонов, используемых для хранения хладагента. При использовании баллона Volvo на 920 грамм снимите угловой патрубок.

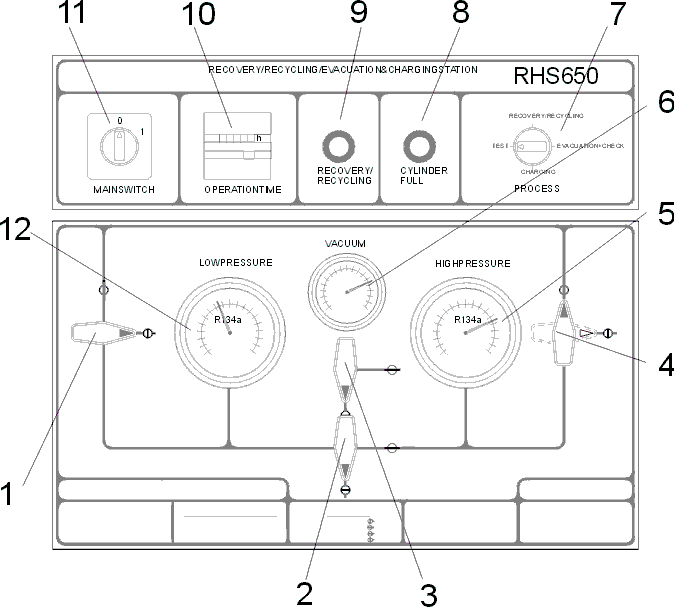

• Подключите установку к однофазной сети220 В, 50 Гцс защитным заземлением.
• Выключатель (7) должен находиться в положении "TEST".
• При закрытом соединителе шланг (красный или синий) должен быть подключен к контуру низкого давления.
• Клапаны (1), (2), (3) и (4) должны быть закрыты.
• Включите главный сетевой выключатель (11).
• Откройте клапан (4) установки и кран баллона (25).
• Установите переключатель (7) в положение "CHARGING".

При этом автоматически будет произведена перекачка из цилиндра в баллон. После окончания перекачки закройте кран баллона (25).

Используется только в том случае, если хладагент был слит из нескольких автомобилей, и в установку не вмещается больше хладагента, так как он не использовался для заправки систем кондиционирования.

Осторожно: Прочитайте Меры предосторожности и проверки перед началом выполнения работы. Используйте только одобренные газовые баллоны. Нельзя переполнять емкость (баллон). Наполняйте только на 80 % от номинального количества, чтобы имелось место для расширения газа при повышении температуры.

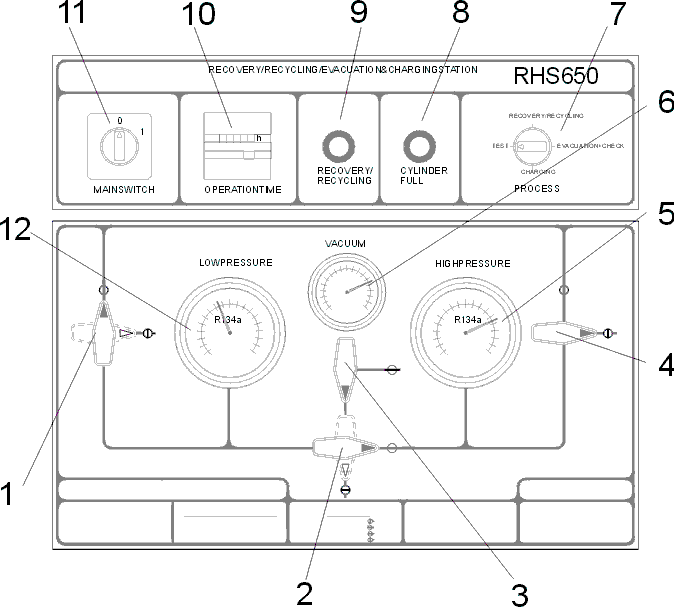

Выполните очистку шланга

• Закройте клапан (4). Клапан (3) должен быть закрыт.
• Откройте клапаны (1) и (2).
• Установите переключатель (7) в положение "RECOVERY". Шланг будет автоматически очищен.

Дождитесь погасания индикатора (9). Шланг будет очищен от хладагента.

Заключительные операции

• Закройте клапаны (1) и (2).
• Клапаны (3) и (4) должны быть закрыты.
• Установите переключатель (7) в положение "TEST".
• Выключите главный выключатель (11).
