Наконечник для трубы, двойной (2009, 2010) — C30

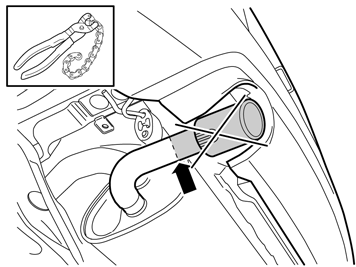

• Отрежьте трубу прямо перед стыком с помощью трубореза.
• Выбросите отрезанную часть.

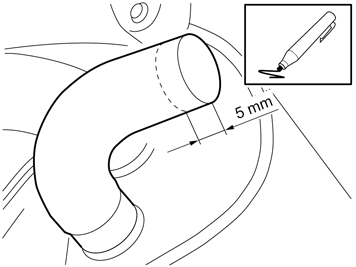

• Отметьте ручкой 5 мм внутрь на отрезанной трубе.

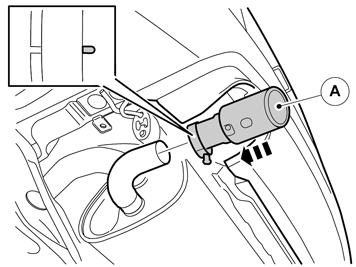

• Установите наконечник для трубы. Сдвиньте его, чтобы конец прорези покрывал отметку.

Иллюстрации A и B

• Разместите зажим, как показано на иллюстрациях.
• Немного затяните зажим - наконечник для трубы должен иметь возможность поворачиваться.
• Повторите пункты 1-4 на другой стороне.

Иллюстрации A и B

• Проверьте, чтобы расстояния в горизонтальном направлении были одинаковыми.

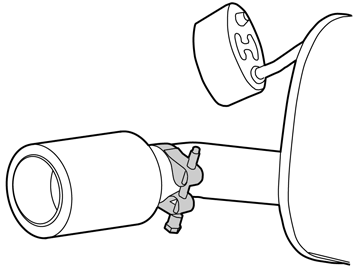

• Расстояние при необходимости можно отрегулировать путем освобождения винтов для задних подвесок выхлопной системы и перемещения подвесок (иллюстрация В).Наконечники для трубы можно также поворачивать, чтобы достичь наилучшего положения.
• Затяните зажимы наконечников для трубы.
• Затяните винты в подвесках выхлопной системы, если они были освобождены, с моментом 25 Нм.
