Накладка заднего бампера (2015)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

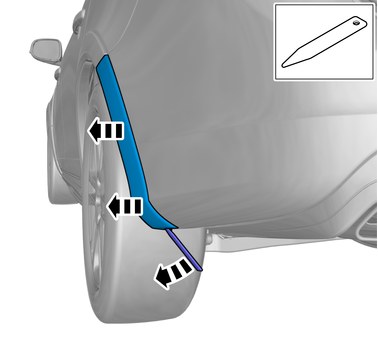

Удалите отмеченные детали.

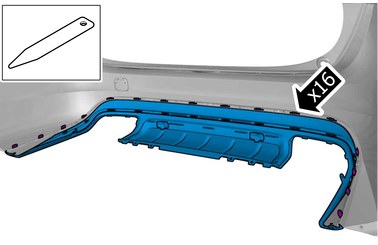

Применимо к обеим сторонам.Удалите отмеченные детали.

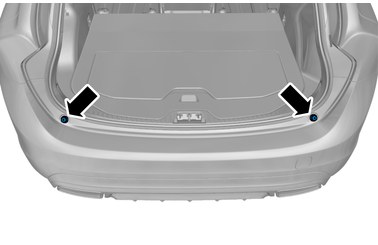

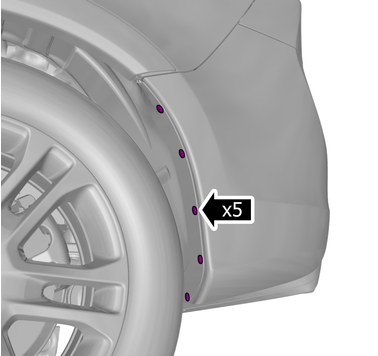

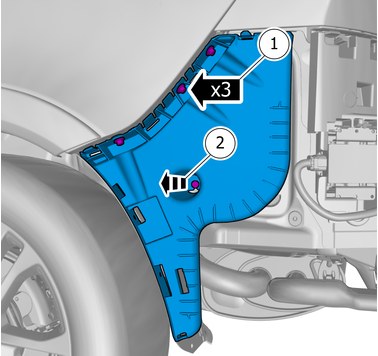

Применимо к обеим сторонам.Выверните винты.

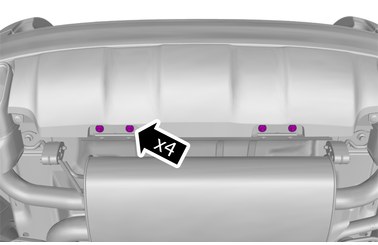

Выверните винты.

Примечание: Для этой операции требуется помощь еще одного механика.

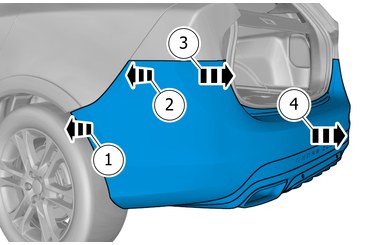

Освободите помеченные деталь/детали.

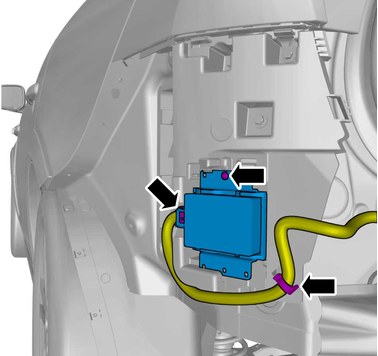

Отсоедините контактный разъем.Удалите отмеченные детали.

Примечание: Следующие моменты необходимо выполнять только при установке нового компонента.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Автомобиль со встроенным наконечником для трубы

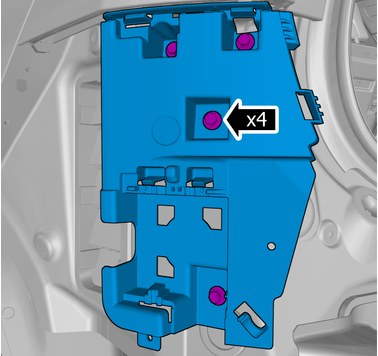

Применимо к обеим сторонам.Выверните винты.Удалите отмеченные детали.

Применимо к обеим сторонам.Снимите зажимы.Удалите отмеченные детали.

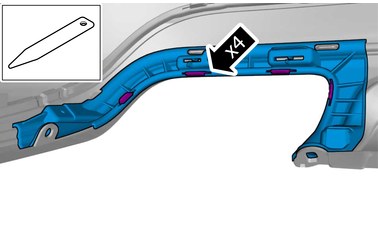

Применимо к обеим сторонам.Освободите крючки.Удалите отмеченные детали.

Освободите крючки.Удалите отмеченные детали.

Транспортные средства с системой бесключевого отпирания

Освободите крючки.Удалите отмеченные детали.

Транспортные средства с системой помощи при парковке

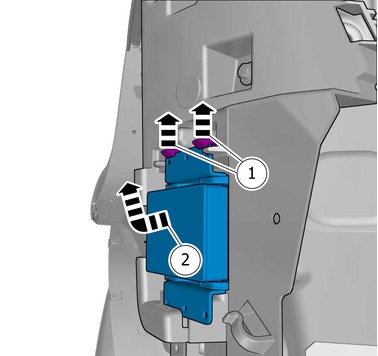

Отсоедините контактный разъем.Освободите крючки.Удалите отмеченные детали.

Все автомобили

Применимо к обеим сторонам.🔩 Момент затяжки: 6 Н·м

Применимо к обеим сторонам.Отсоедините контактный разъем.Отсоедините винт.

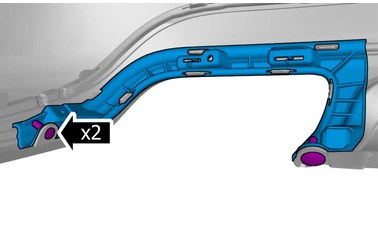

Применимо к обеим сторонам.Освободите крючки.Удалите отмеченные детали.

Применимо к обеим сторонам.🔩 Момент затяжки: 6 Н·м

Установите в обратном порядке.
