Накладка заднего бампера (2004, 2005)

Снятие накладки заднего бампера

Снимите:

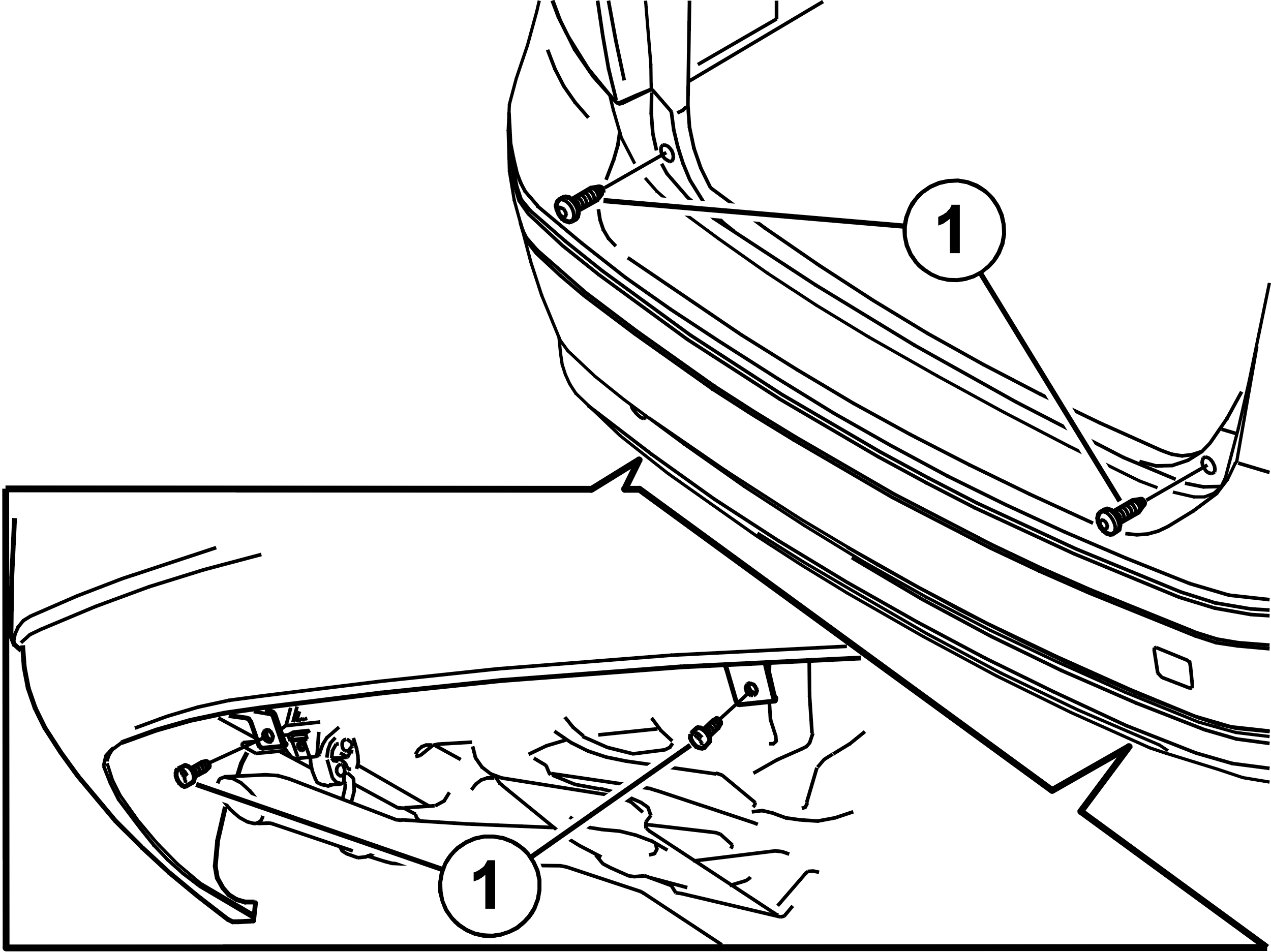

• 4 винта (1) в нижнем крае накладки бампера и по бокам в проеме багажника.

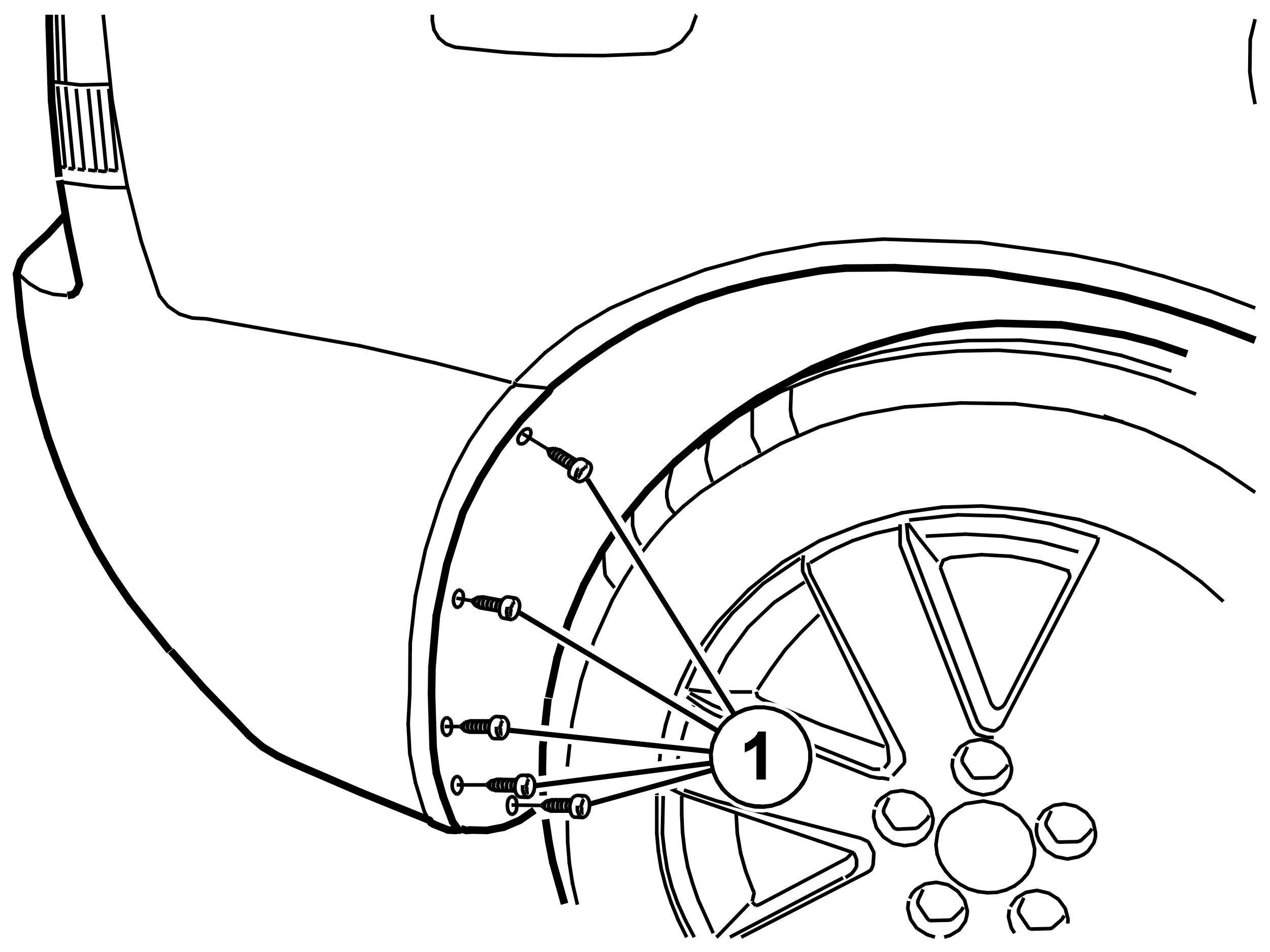

• 5 винтов (1) на каждую надколесную дугу.

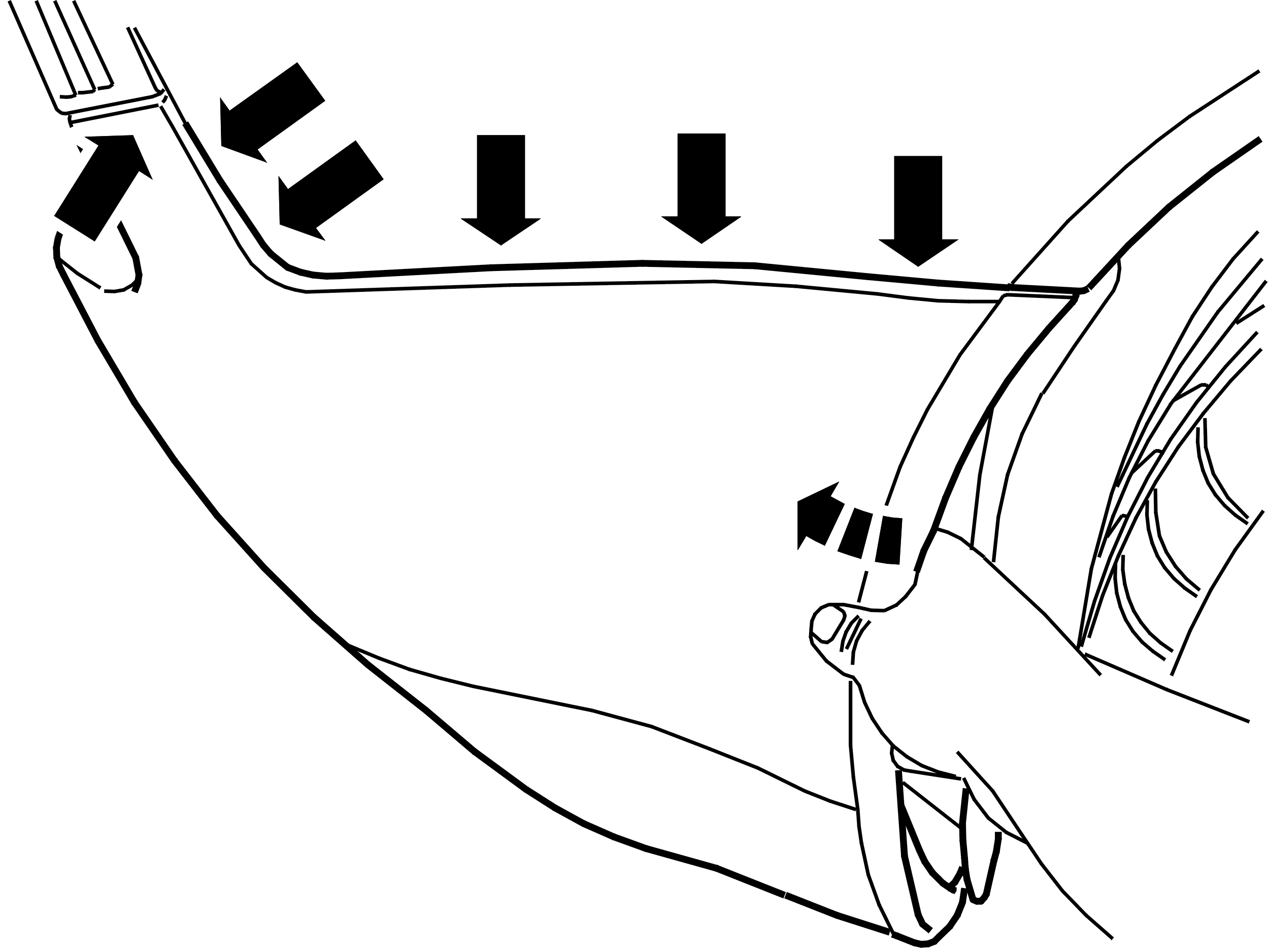

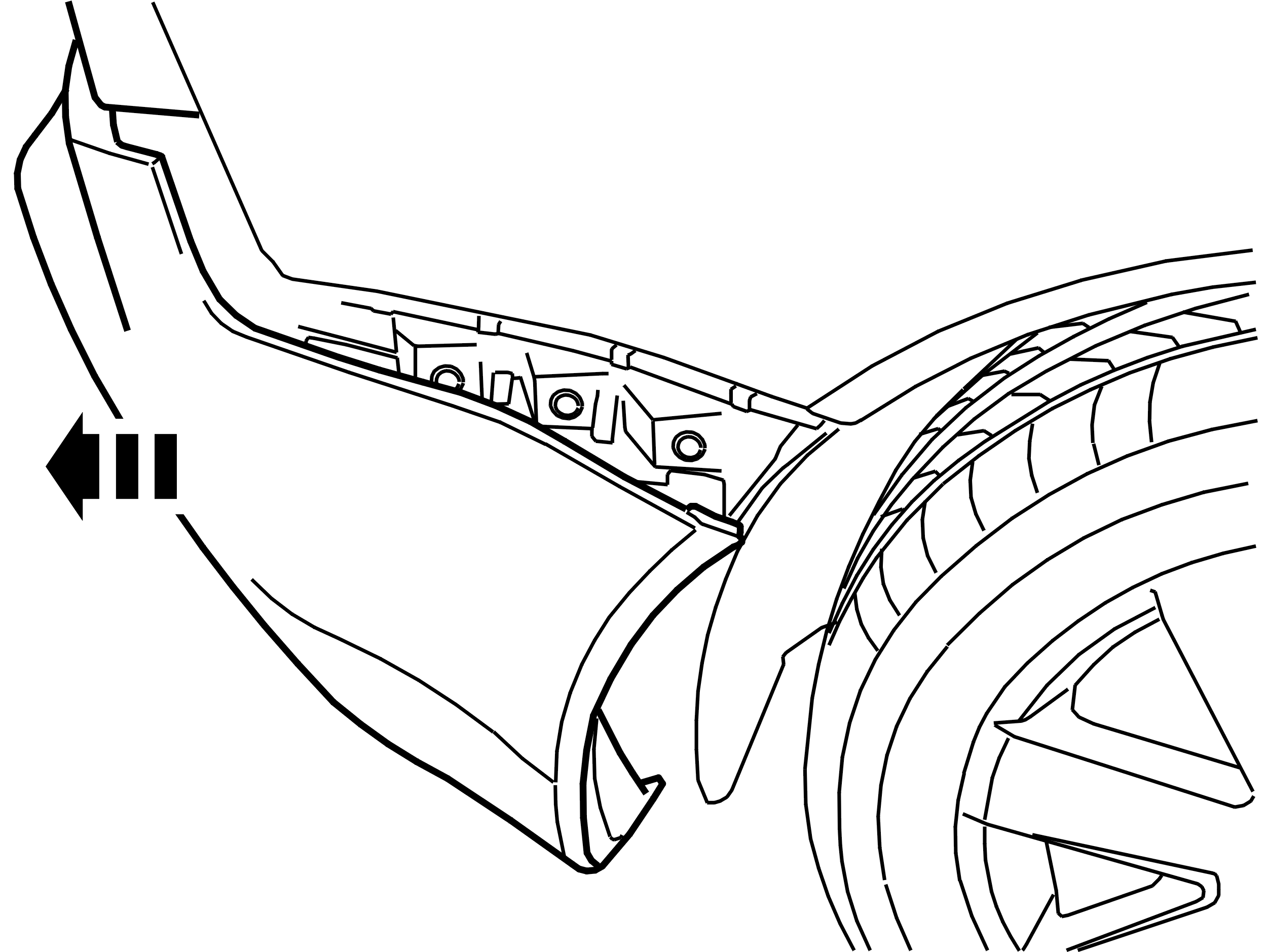

Отсоедините правый и левый концы накладки бампера. Захватите накладку бампера внутри облицовки крыла. Осторожно тяните накладку бампера до тех пор, пока не освободятся 6 защелок на верхнем крае.

Снимите накладку бампера, потянув ее прямо назад.

Перестановка компонентов

Переставьте:

• крышку буксирной проушины
• поглотитель энергии (амортизатор).

Замена боковых крепежных кронштейнов

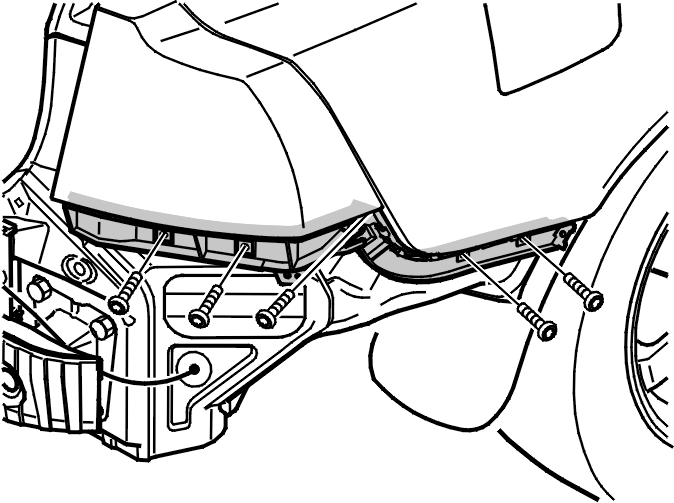

Ослабьте 5 винтов, удерживающих 2 части крепежного кронштейна на месте.

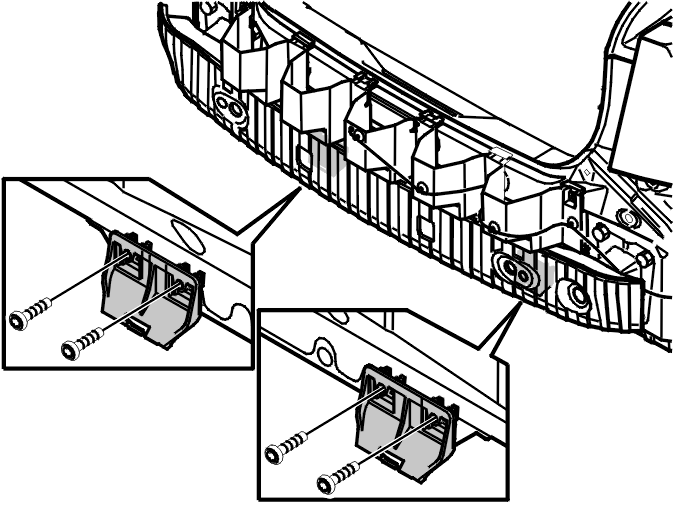

Замена нижних крепежных кронштейнов

Ослабьте 4 винта, удерживающих 2 части крепежного кронштейна на месте.

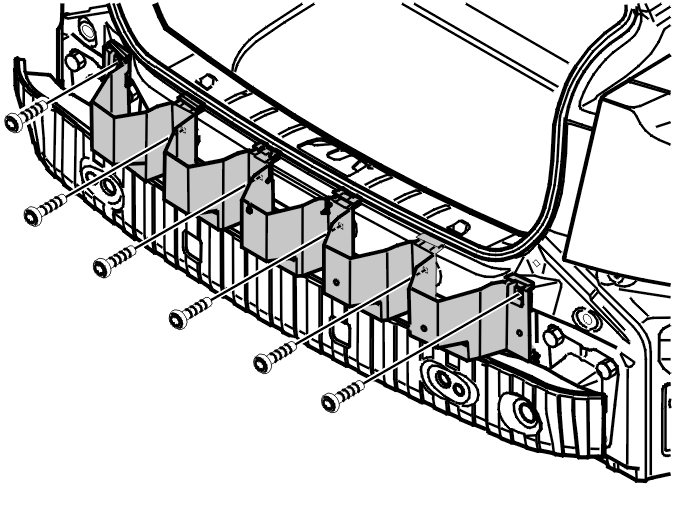

Замена верхних крепежных кронштейнов

Снятие
Ослабьте 6 винтов.

Установка
Затяните 6 винтов.

Замена заднего спойлера

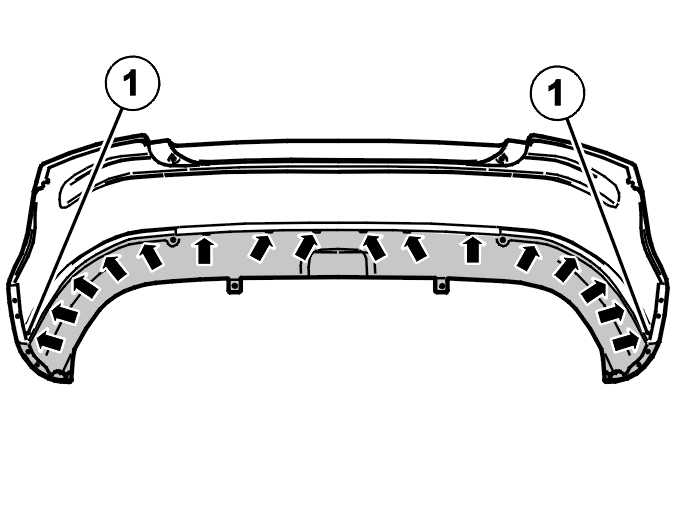

Поместите накладку бампера на мягкую поверхность.Снимите спойлер с накладки бампера. Сначала отсоедините 16 защелок внутри накладки бампера. Затем отсоедините 2 наружных зажима (1). Затем стяните спойлер.

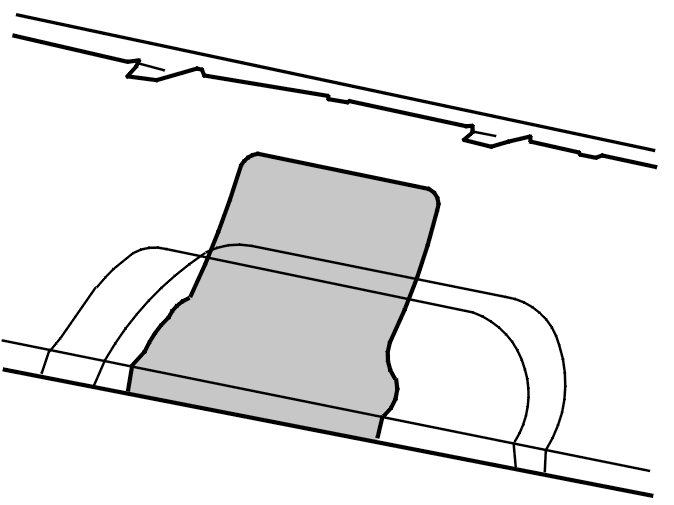

Иллюстрация А
Применимо к автомобилям со стационарным сцепным устройством.

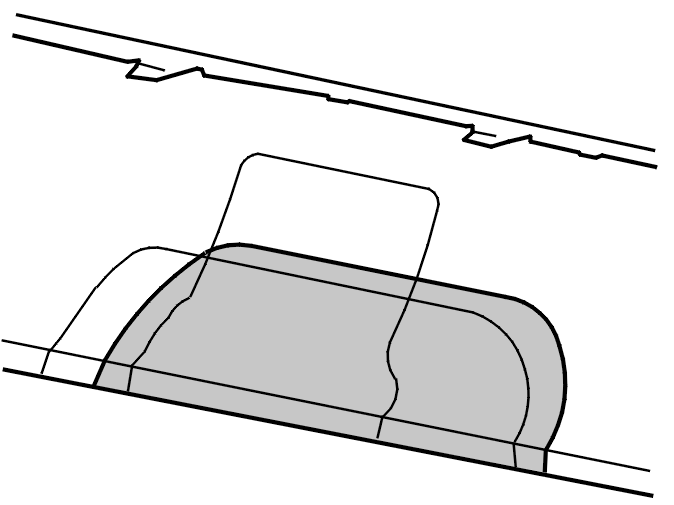

Иллюстрация B (применима только к Северной Америке)
Применима к автомобилям со съемным сцепным устройством (Северная Америка).

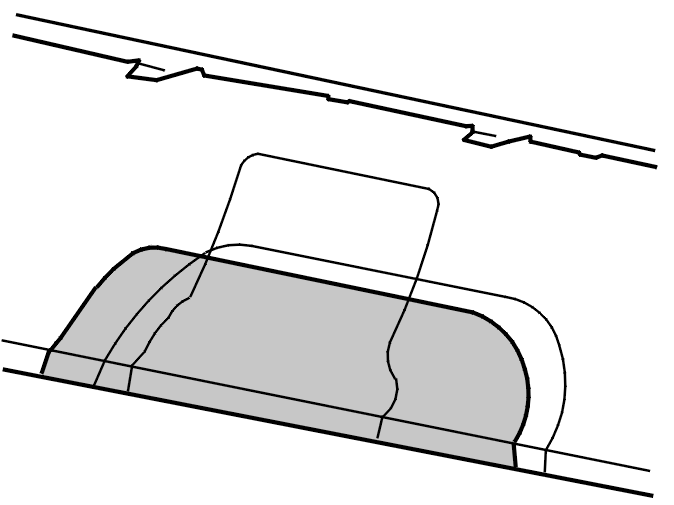

Иллюстрация B (применима к остальным странам)
Применима к автомобилям со съемным сцепным устройством (все остальные страны).

Примечание: На автомобилях, имеющих сцепное устройство, необходимо сделать вырез для сцепного устройства в нижней секции накладки бампера. См. иллюстрации A и B.

Наклейте ленту на наружную часть нижней секции согласно маркировке на внутренней стороне. Это делается для того, чтобы защитить секцию спойлера от повреждения пилой при вырезании отверстия для разъема жгута проводов сцепного устройства.

Сделайте вырез согласно маркировке.

Примечание: Отрежьте так, чтобы остался выступающий край на внутренней маркировке выреза.

Зашлифуйте край отреза при помощи мелкозубого напильника.Снимите ленту.

Очистите поверхности накладки бампера в месте, где будет закрепляться новая секция спойлера.

Вдавите новую секцию спойлера на место на накладке бампера.

Убедитесь, что все защелки входят в зацепление.

Установка накладки заднего бампера

Установите поглотитель энергии (амортизатор) в элементе бампера

Вдавите оболочку бампера на место у крепежных кронштейнов на концах и на нижнем крае.

Установите:

• винты, 5 на каждую надколесную дугу. Затяните
• 4 винта в нижнем крае накладки бампера и по бокам в проеме багажника. Затяните.
