Накладка крыши (2001, 2002)

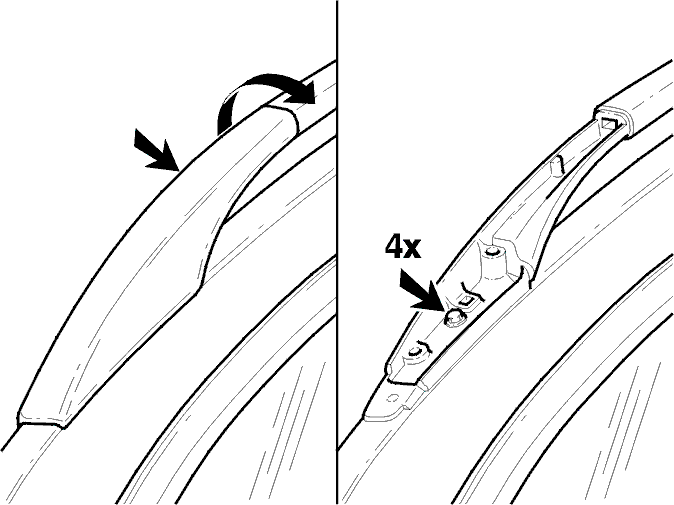

Снятие держателей груза

Снятие защитной крышки.

Примечание: Защитную крышку нельзя использовать повторно.

Выверните винт.Снимите держатель груза.

Снятие накладки крыши

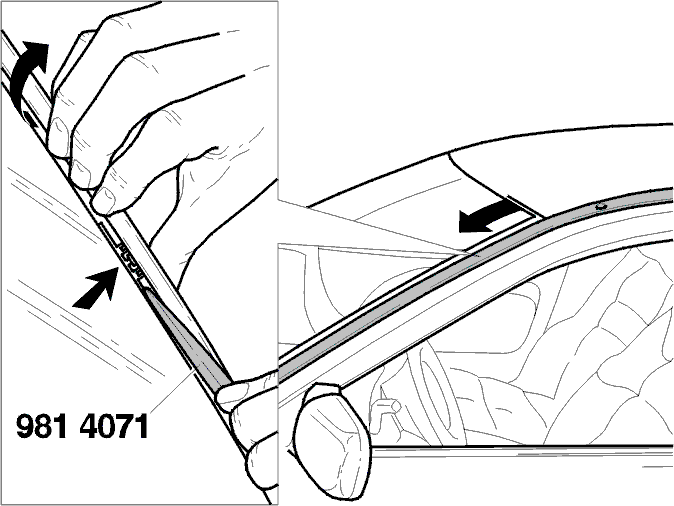

Начните на верхнем крае переднего ветрового стекла. Продвигайтесь вниз.Вдавите при помощи инструмента 🔧 FALSBEN между окном и накладкой крыши около зажимов.Одновременно осторожно потяните накладку крыши вверх.

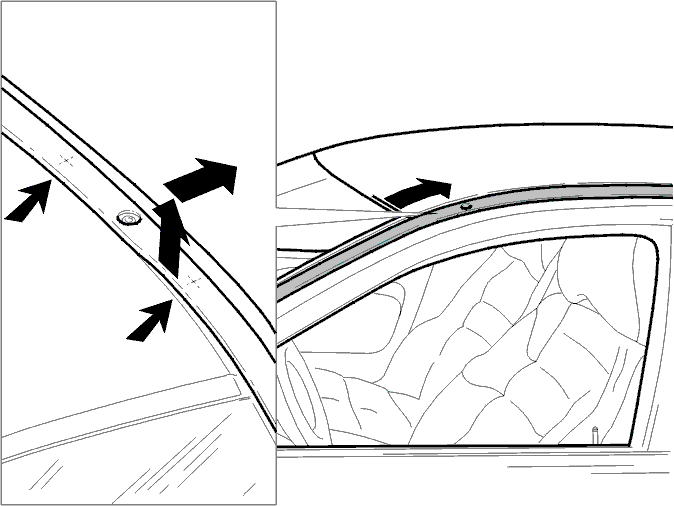

Потяните накладку крыши вверх и наружу изнутри около зажимов.

Примечание: Не перекручивайте накладку крыши.

Продвигайтесь назад, пока не освободится весь молдинг.Снимите молдинг.

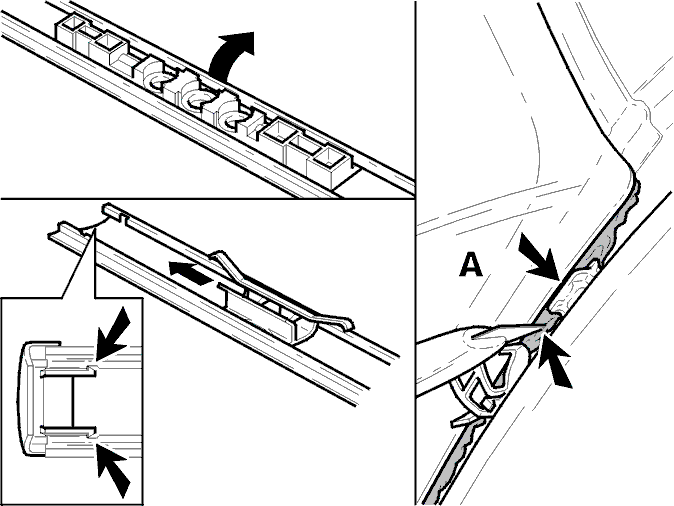

Снимите:

• держатель накладки крыши из накладки крыши
• зажимы ветрового стекла
• концевой ограничитель
• другие зажимы в направлении концевого ограничителя.

Подготовка

Отрежьте несколько миллиметров старого полиуретанового клея на стойке А на обеих сторонах зажимов.Проверьте на наличие повреждений лакокрасочного покрытия.Подкрасьте повреждения лакокрасочного покрытия.Проверьте красный зажим (А) на ветровом стекле.

Установка накладки крыши

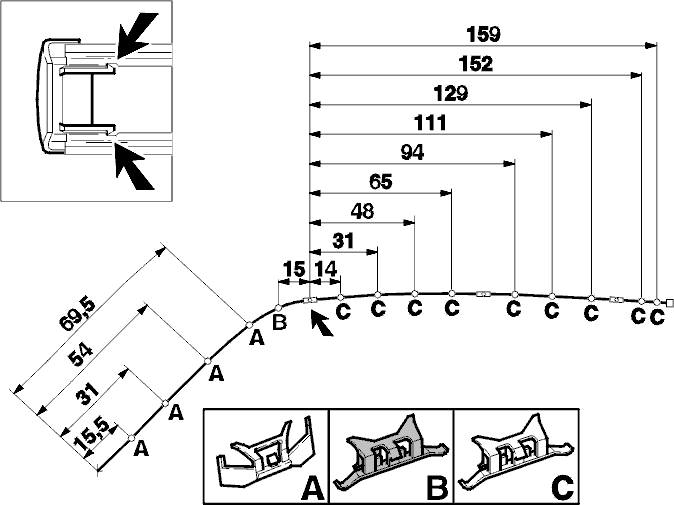

Установите:

• зажимы на накладке крыши, как показано на иллюстрации
• держатель на накладке крыши
• концевой ограничитель
• накладку крыши.

Вдавите накладку крыши до щелчка. Начните спереди и продвигайтесь назад.Проверьте подгонку.

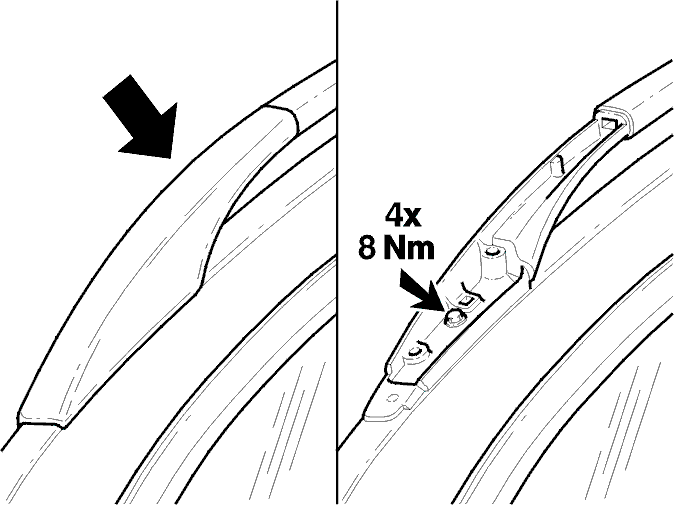

Установка держателей груза

Установите держатели груза горизонтально при помощи новых винтов.Затяните до 8 Н·м.Установите новые крышки.
