Накладка для ступеньки, с подсветкой

Относится ко всем моделям

• Поверните ключ зажигания в положение 0.
• Отсоедините минусовой провод аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Снимите боковую панель туннельной консоли с обеих сторон, осторожно вынув ее, сначала за задний край. Панель крепится пятью зажимами с внутренней стороны.
• Если автомобиль оснащен контактом в салоне, то необходимо снять и его.

Относится только к автомобилям с левосторонним рулевым управлением.

Иллюстрация A

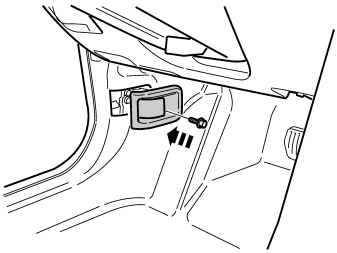

• Снимите винты для панели под отделением для перчаток и выньте ее.

Иллюстрация B

• Отсоедините разъём освещения и отложите панель в сторону.

Относится ко всем моделям

• Снимите торцевую панель приборной панели с обеих сторон.

• Снимите панель порога обеих передних дверей, сначала осторожно отогнув её передний край. Потяните за него вверх до отпускания трёх зажимов снизу изнутри. Затем освободите панель потягиванием её вперёд/вверх.

• Отсоедините резиновую прокладку на переднем крае дверного проема рядом с нижней панелью передней стойки с обеих сторон.

• Снимите нижнюю панель передней стойки у обеих передних дверей, сначала оттянув ее вверх за задний край до тех пор, пока там не освободятся зажимы. Затем оттяните ее дальше назад до тех пор, пока не освободится зажим в центре, и наконец оттяните ее по диагонали вниз от верхней панели передней стойки.

• Вымойте дверной порог там, где должна крепиться новая накладка для ступеньки.
• Нагрейте накладку для ступеньки с помощью тепловоздушного пистолета примерно до 60°C. Одновременно отогните ее с помощью гладилки из пластмассы. Будьте аккуратны с лакированными поверхностями. Отложите накладку, новая накладка имеется в комплекте.
• Повторите операцию на другой передней двери.

• Нагрейте и снимите остатки ленты.
• Повторите операцию на другой передней двери.

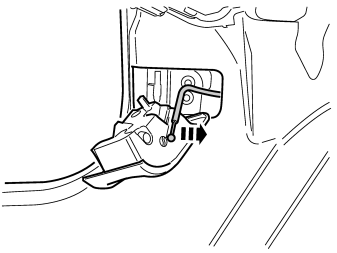

• Снимите винт устройства открывания капота и выньте его.

• Освободите трос с устройства открывания капота.

• Открепите защитные крышки над передними креплениями сиденья водителя и выньте винты.

• Осторожно открепите защитные крышки в задних креплениях сиденья водителя с помощью гладилки.
• Выверните винты.
• Переведите сиденье немного назад, чтобы освободить передний напольный коврик в заднем крае.

• Поднимите сиденье водителя в переднем крае и вытащите коврик.
• Поднимите и выньте коврик.

• Отогните назад напольный коврик на стороне пассажира, чтобы можно было добраться до пола.

• Освободите контактную перемычку с внутренней стороны порога правой двери и отогните его в сторону.
• Снимите пустую уплотнительную шайбу на внутренней стороне правого и левого дверного порога.

Примечание: Аналогично для автомобиля с лево- и правосторонним управлением.

• Согните тонкий сварочный пруток длиной около 150 мм (5 7/8").

Иллюстрации A и B

• Возьмите инструмент рейсфедер арт. №. 9512932 и снимите проушину.

• Возьмите тонкий провод длиной около 500 мм (20") и введите кусок в инструмент.

• Закрепите провод лентой у инструмента, чтобы он не выскользнул.

• Отогните обратно провод к инструменту и согните верхнюю часть так, чтобы у него получился согнутый профиль, когда он будет вводиться назад через отверстия в дверном пороге.

Иллюстрации A и B

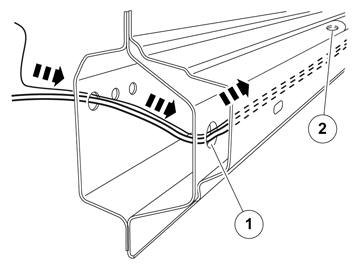

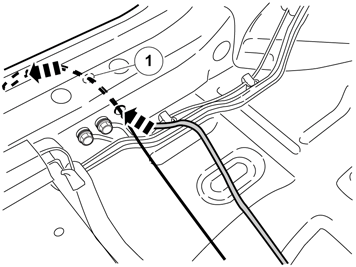

• Введите инструмент с проводом через внешнее отверстие в дверном пороге и затем через отверстие (1) в средней пластине в дверном пороге. Подавайте так, чтобы инструмент проходил мимо круглого отверстия (2) в углублении в дверном пороге.

Иллюстрации A и B

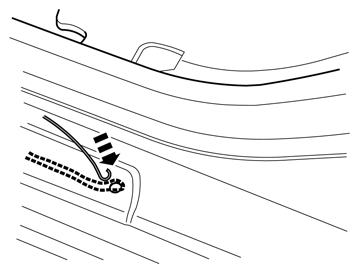

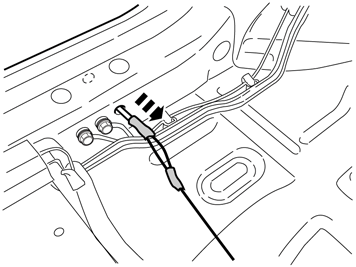

• Направьте вниз согнутую проволоку через отверстие в дверном пороге и подхватите провод/рейсфедер и вытяните провод через отверстие.

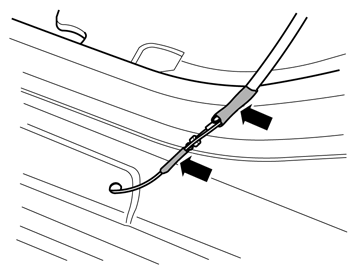

• Прикрепите лентой оба конца провода - один назад у кожуха и провода, который должен использоваться для протягивания, а второй вперед у провода, который должен использоваться для протягивания.

• Теперь осторожно протяните через провод.
• Снимите ленту и провод, который использовался для протягивания.

• Просверлите отверстие в пустой уплотнительной шайбе сверлом Ø 6 мм (1/4").

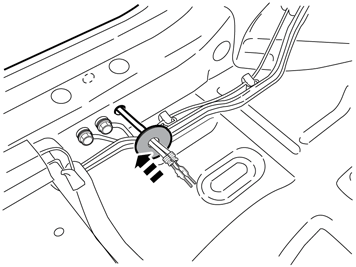

• Установите шайбу на провод и закрепите ее над отверстием.

Иллюстрация A

• Возьмите незакрепленную вилочную часть из комплекта и сожмите наконечники провода на двух концах провода на накладке для ступеньки, провод с красной (R) маркировкой в положении 1, другой в положении 2, до ощутимого щелчка.

Иллюстрация B

• Прижмите белую блокировку внутри контакта.

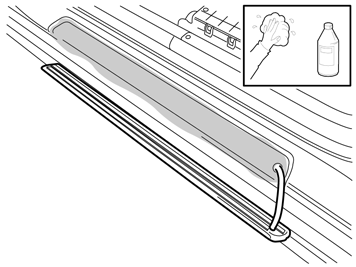

• Очистите отмеченную поверхность изопропанолом и вытрите насухо.

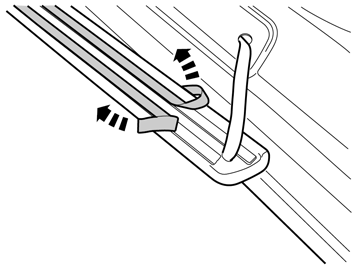

• Отогните вверх кусок обеих защитных лент на верхней стороне накладки.

• Теперь введите вниз провод в отверстие в пороге и вытяните его на другом конце.
• Поместите накладку туда, где находилась старая, и осторожно прижмите в заднем крае, чтобы она зафиксировалась.

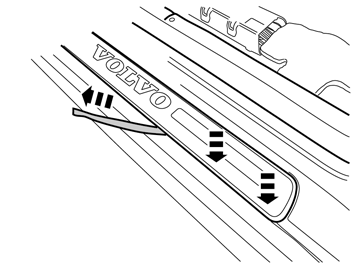

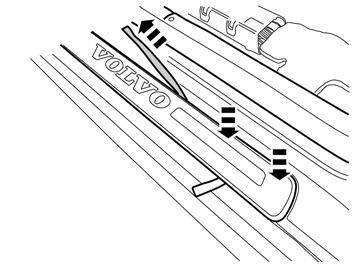

• Снимите защитную ленту при сохранении положения накладки. Прижимайте накладку по мере отсоединения защитной ленты.

Примечание: Не прижимайте слишком сильно и слишком близко к защитной ленте, чтобы не было риска ее отсоединения.

• Теперь снимите последнюю защитную ленту и сделайте и так же, как в пункте до этого.

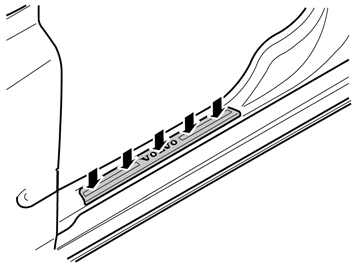

• Закрепите накладку для ступеньки должным образом, нажав для этого на неё давлением около 2 кг/см² вдоль её длины.
• Повторите пункты 21-33 для другой стороны.

Расположение жгута проводов одинаковое для автомобиля с левосторонним и правосторонним управлением

• Взять длинный жгут проводов из комплекта.

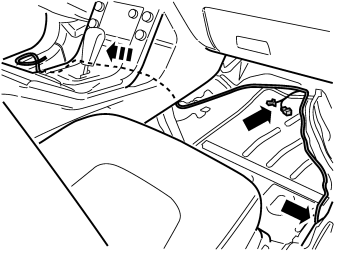

• Проведите более длинный конец провода через средний кронштейн, вдоль воздуховодов и наружу к левой передней двери. Протяните более короткий провод к правой двери. Протяните провод с правой стороны в переднем крае пола вдоль имеющихся жгутов проводов, как показано на рисунке.
• Поместите зеленые контактные разъемы под отделением для перчаток или кронштейном педали (касается автомобиля с правосторонним управлением).
• Убедитесь в том, что защитный кожух находится на правильном месте, где провод проходит через средний кронштейн. Протяните провод так, чтобы он не истирался движущимися деталями в среднем кронштейне.

Иллюстрация A

• Возьмите незакрепленную вилочную часть из комплекта и сожмите наконечники провода на двух концах провода на накладке для ступеньки, провод с красной (R) маркировкой в положении 1, а другой - в положении 2 до ощутимого щелчка.

Иллюстрация B

• Прижмите белую блокировку внутри контакта.

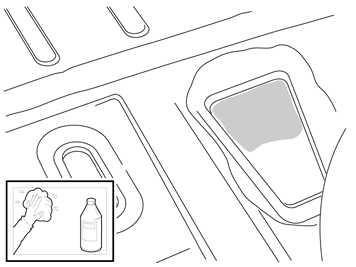

• Очистите отмеченную поверхность перед воздуховодами изопропанолом и вытрите насухо.

• Снимите защитную пленку с крепежной ленты трансформатора.

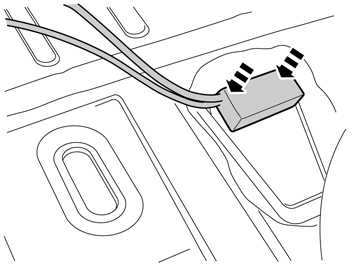

• Прижмите трансформатор на очищенную поверхность.

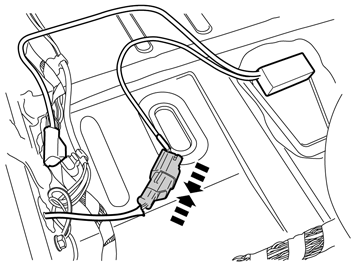

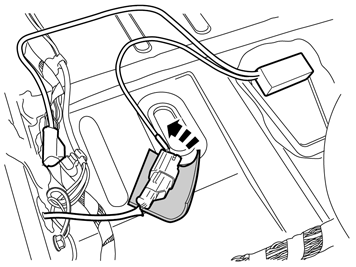

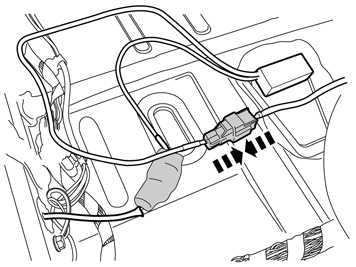

• Подсоедините контактный разъем на проводе с накладки для ступеньки к соответствующему в трансформаторе.

• Снимите защитную ленту с одной из лент из пеноматериала, имеющихся в комплекте.

• Обмотайте соединенные вместе контактные разъемы лентой из пеноматериала.

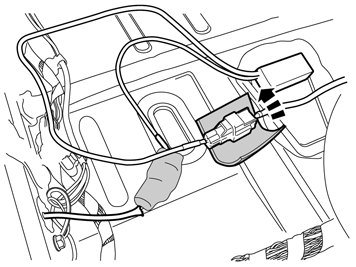

• Подсоедините оставшийся контактный разъем на проводе к трансформатору к соответствующему в большом жгуте проводов.

• Снимите защитную ленту с одной из лент из пеноматериала, имеющихся в комплекте.

• Обмотайте соединенные вместе контактные разъемы лентой из пеноматериала.

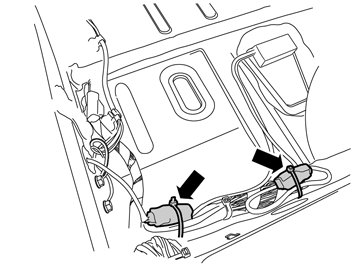

• Распределите избыточную длину провода длинными петлями у имеющегося жгута проводов и закрепите ее вместе с обмотанными контактными разъемами с помощью ленточных креплений из комплекта.
• Повторите пункты 35-45 для другой стороны.

Относится только к автомобилям с левосторонним рулевым управлением.

Иллюстрация A

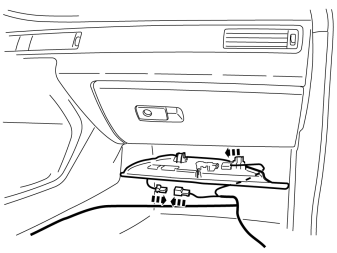

• Подсоедините зеленую вилочную часть протянутого жгута проводов к освещению ступеньки.
• Подсоедините оставшиеся зеленые контактные разъемы друг к другу.

Иллюстрация B

• Установите на место панель под отделением для перчаток.
• Отогните на место напольные коврики.

Относится только к автомобилям с правосторонним рулевым управлением.

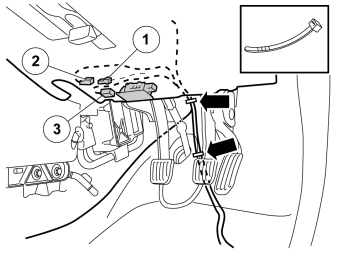

• Освободите зеленый 2-полюсный вилочный контакт (1) от освещения ступеньки и подсоедините к соответствующему контактному разъему (2) в протянутом жгуте проводов.
• Подсоедините остающийся контактный разъем (3) к освещению ступеньки.
• Закрепите провод перед кронштейном педали у имеющихся проводов с помощью ленточных креплений из комплекта. Убедитесь в том, что он не протирается валом рулевого колеса и другими двигающимися деталями под панелью приборов.

Относится ко всем моделям

• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи
