Накладка для ступеньки, освещенная

• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Вымойте дверной порог.

• Разместите ленту у передней кромки панели порога перпендикулярно к кромке дверного порога.

• Отмерьте расстояние 40 мм (1 9/16") от переднего края ленты и вперед, чтобы отметить переднее положение накладки для ступеньки. Установите ленту так, как показано на рисунке.

• Снимите заднюю ленту.

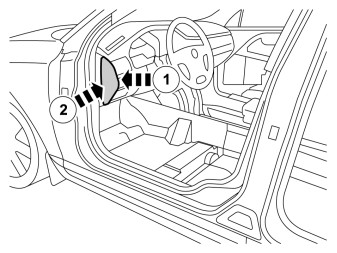

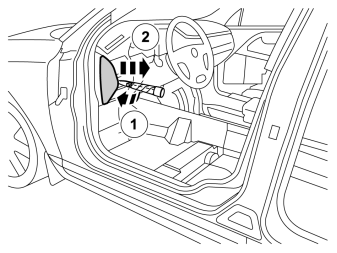

• Снимите торцевую панель приборной панели, осторожно поворачивая ее (1) инструментом-уплотнителем до тех пор, пока не освободятся два фиксатора, и затем вытащите ее назад (2).

• Снимите заднюю панель порога в передней двери, осторожно раздвинув зажимы, сначала в переднем крае и затем сзади.
• Отцепите панель в заднем крае.

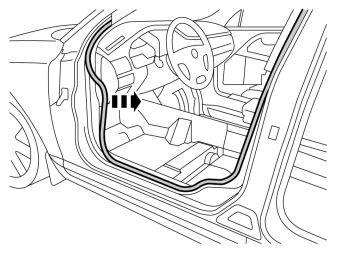

• Освободите резиновую прокладку в передней кромке дверного проёма.

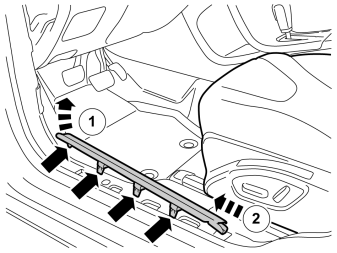

• Снимите нижнюю панель передней стойки в передней двери, для чего поднимите ее за задний край. Потяните назад до тех пор, пока не освободится зажим посередине. Затем освободите ее, потянув вниз под углом к панели передней стойки.

• Закрепите ленту на внешней части порога вровень с продольным углублением.

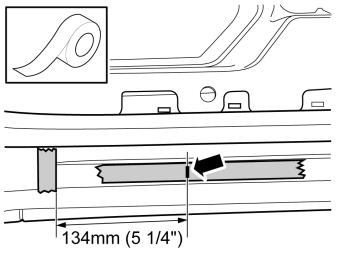

• Отмерьте 134 мм (5 1/4") от положения, где должен быть передний край накладки и отложите на ленте.

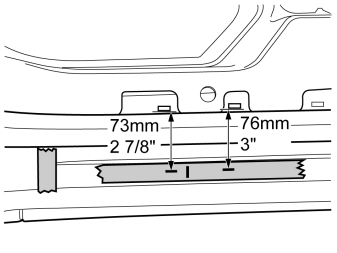

• Отмерьте и отложите размеры 73 мм (2 7/8") и 76 мм (3") на ленте с внешних краев на отверстиях обоих передних зажимов в пороге с помощью штангенциркуля.

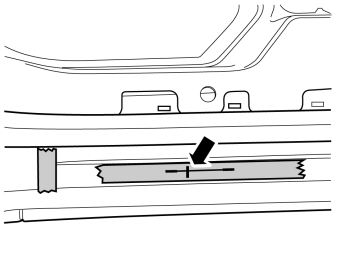

• Соедините теперь обе отметки.

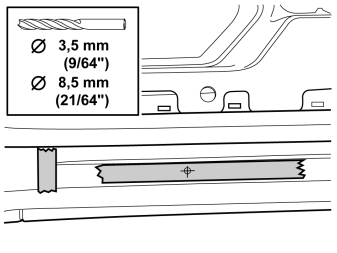

• Сделайте легкий удар кернером и предварительно просверлите отверстие в пороге с помощью сверла Ø 3,5 мм (9/64").
• Высверлите отверстие, используя сверло Ø 8,5 мм (21/64").
• Снимите ленту у отверстия, но оставьте переднюю на месте.
• Снимите заусенцы у края отверстия, защитите его от коррозии и дайте просохнуть.

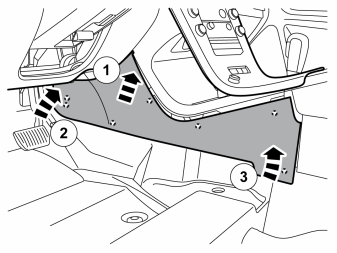

• Снимите панель туннельной консоли. Она установлена с помощью семи зажимов на внутренней стороне.

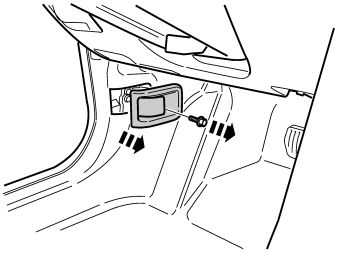

• Снимите винт устройства открывания капота и выньте его.

• Выведите устройство открывания через отверстие в коврике.

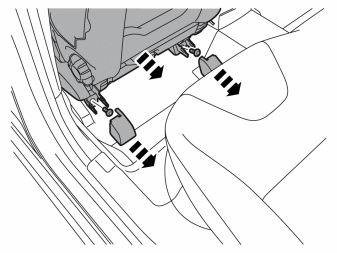

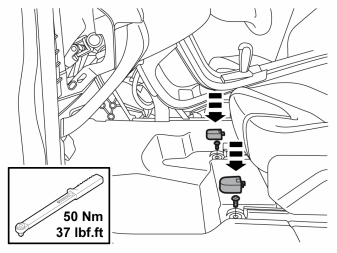

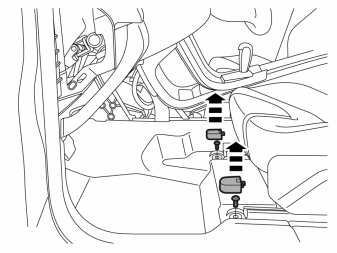

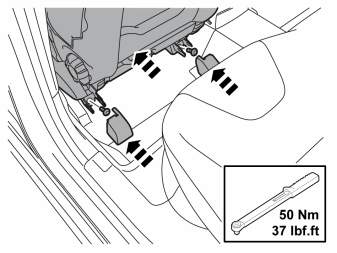

• Открепите защитные крышки над передними креплениями сиденья и выньте винты.

• Осторожно открепите защитные крышки в задних креплениях сиденья водителя с помощью гладилки.
• Выверните винты.

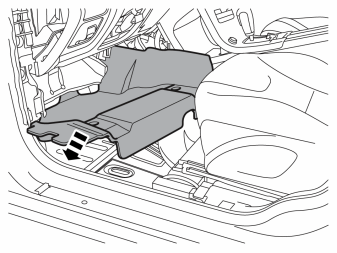

• Переведите сиденье немного назад, чтобы освободить передний напольный коврик в заднем крае.

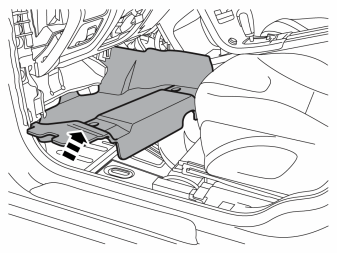

• Поднимите сиденье в переднем крае и вытащите коврик.
• Поднимите и выньте коврик.

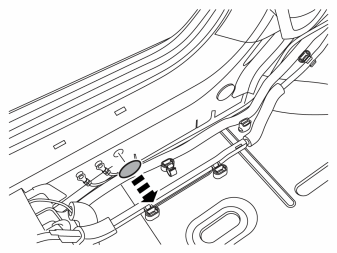

• Снимите светлую уплотнительную шайбу на внутренней стороне дверного порога.

Выполните предыдущие пункты 2-4 на другой стороне автомобиля, пока защита от коррозии сохнет.

A

• Снимите торцевую панель приборной панели с правой стороны, осторожно поворачивая ее (1) инструментом-уплотнителем до тех пор, пока не освободятся два фиксатора, и затем вытащите ее назад (2).

В

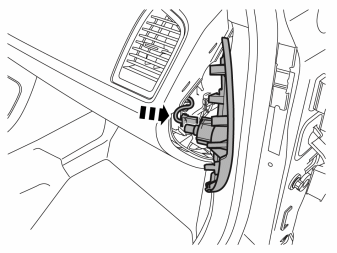

• Если автомобиль оснащен подушкой безопасности пассажира, освободите контактный разъем выключателя.

• Снимите панель порога передней двери, сначала осторожно отогнув её передний край. Потяните за него вверх до отпускания трёх зажимов снизу изнутри. Затем освободите панель потягиванием её вперёд вверх.

• Отсоедините резиновую прокладку на переднем крае дверного проема рядом с нижней панелью передней стойки с правой стороны.

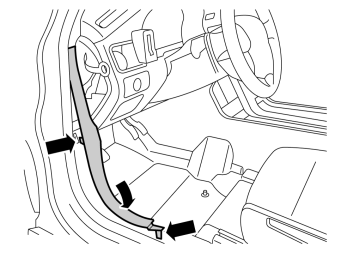

• Снимите нижнюю панель передней стойки у правой передней двери, сначала оттянув ее вверх за задний край до тех пор, пока там не освободятся зажимы. Затем оттяните ее дальше назад до тех пор, пока не освободится зажим в центре, и наконец оттяните ее по диагонали вниз от верхней панели передней стойки.
• Выполните предыдущие пункты 10-13.

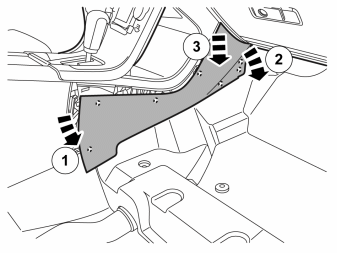

• Снимите правую боковую панель туннельной консоли, осторожно вынув ее, сначала за передний край. Боковая панель крепится семью зажимами с внутренней стороны.

A

• Снимите винты для панели под отделением для перчаток и выньте ее.

В

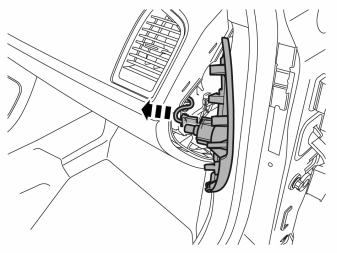

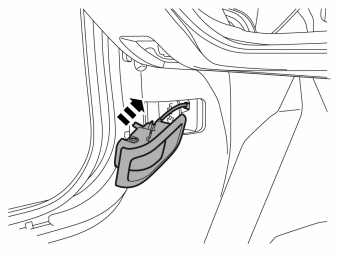

• Отсоедините разъём освещения и отложите панель в сторону.

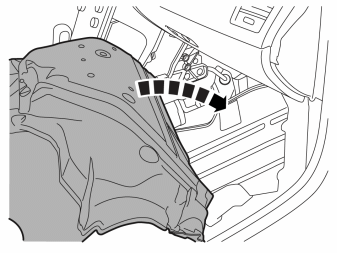

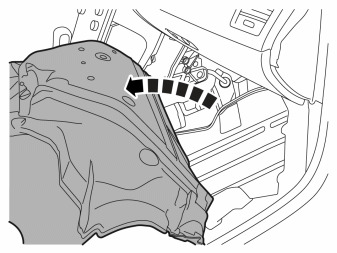

• Отогните назад напольный коврик, чтобы можно было добраться до пола.

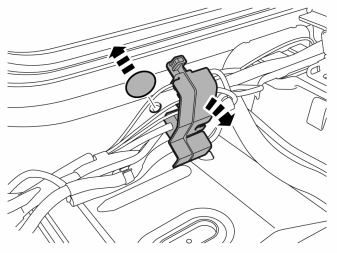

• Освободите контактную перемычку с внутренней стороны порога правой двери и отогните его в сторону.
• Снимите светлую уплотнительную шайбу на внутренней стороне дверного порога.

Примечание: Аналогично для автомобиля с лево- и правосторонним управлением.

• Согните тонкий сварочный пруток длиной около 150 мм (5 7/8").

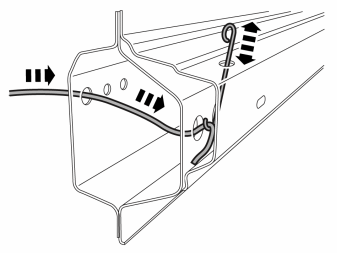

• Возьмите немного более крупный электропровод и введите в отверстие в пороге левой двери, где находилась защитная шайба, через отверстие в средней пластине в опорном швеллере и наружу во внешнюю пластину.

Примечание: Выполняется с обеих сторон автомобиля.

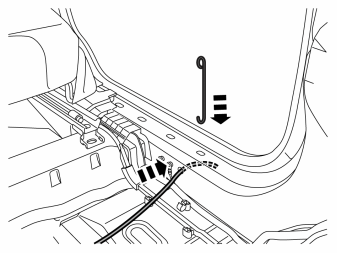

• Возьмите крюк и ведите вниз в просверленное отверстие и выведите вверх провод. Не сотрите защиту от коррозии на крае отверстия.

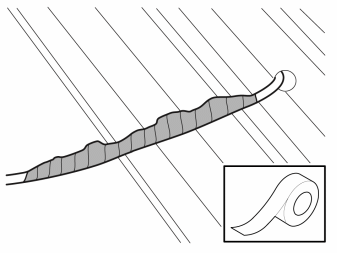

• Возьмите накладку для ступеньки из комплекта, закрепите лентой оба конца провода у кожуха и провода для протягивания.

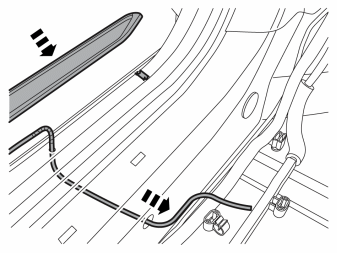

• Теперь осторожно протяните провод в салон.

• Разместите накладку для ступеньки передней кромкой около ленты. Установите её так, чтобы выемки у обоих концов соответствовали выемкам дверного порога. Разместите точно, чтобы накладка не перекосилась.

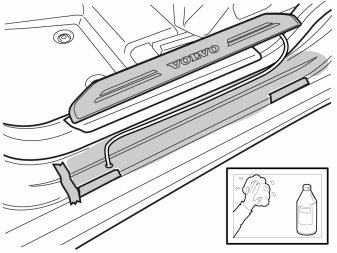

• Промойте отмеченную поверхность порога изопропанолом и вытрите насухо.

Примечание: Не повредите антикоррозийную обработку края отверстия.

• Отогните концы в переднем крае на двух длинных кусках крепежной ленты.
• Удалите защитную ленту на двух коротких.

• Протяните кожух провода как можно дальше вверх к подсоединению в накладке и прижмите к самоклеящейся поверхности.

• Разместите накладку для ступеньки у ленты в переднем крае и двух по сторонам. Пока не прижимайте сильно концы.
• Будьте внимательны при размещении, чтобы накладка не перекосилась.

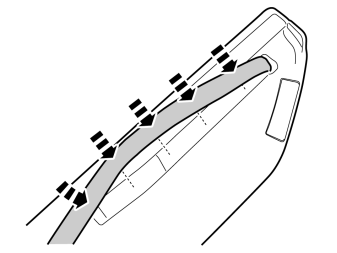

• Теперь осторожно потяните за защитную ленту, чтобы снять её, и последовательными нажатиями прижмите сначала наружную, затем внутреннюю ленту. Следите за тем, чтобы резиновая прокладка не препятствовала этому.

Примечание: При закреплении накладки прижатием она не должна быть слишком близко к защитной ленте около внутренней ленты. Накладка располагается тогда совсем рядом с порогом и может оказаться зажатой около него, что создаёт риск отрыва ленты.

• Закрепите накладку для ступеньки должным образом, нажав для этого на неё давлением около 2 кг/см² вдоль всей её длины.
• Снимите маркировку лентой.

• Возьмите резиновые пробки из комплекта и просверлите отверстие Ø 4 мм (5/32") в них посередине.

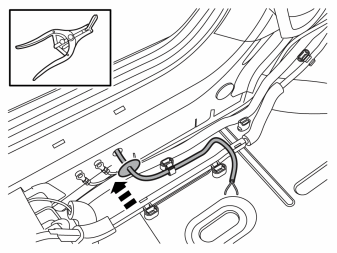

• Возьмите резиновый проход из комплекта, установите его на проводе и прикрепите на внутренней стороне порога.

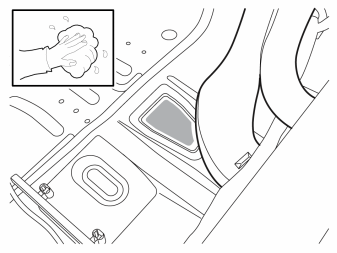

• Очистите отмеченную поверхность перед более крупным из воздушных каналов с помощью изопропанола и тщательно просушите.

• Возьмите трансформатор из комплекта и уберите защитную ленту.

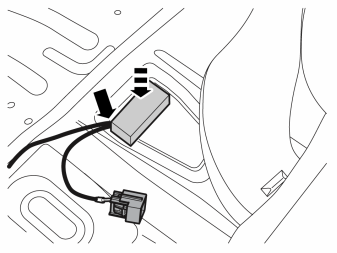

• Прижмите трансформатор как можно дальше влево и вверх в углубление в полу.

A

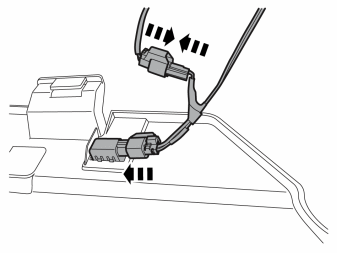

• Возьмите свободный контактный разъем из комплекта и сожмите наконечники провода на двух концах провода на накладке для ступеньки, провод с красной (R) маркировкой в положении 1, другой в положении 2, до ощутимого щелчка.

В

• Прижмите белую блокировку внутри контактного разъема.

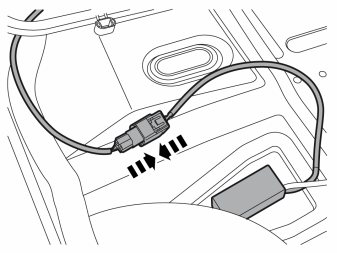

• Протяните вперед провод под держателем для промывочного шланга и подсоедините его к проводу от трансформатора.

Примечание: Аналогично для автомобиля с лево- и правосторонним управлением

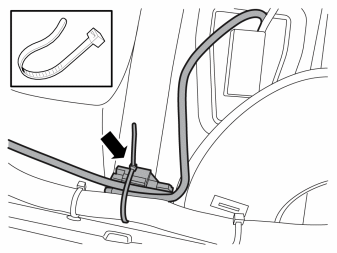

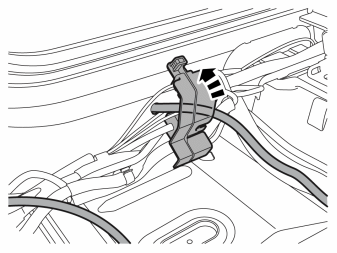

• Закрепите контактный разъем и провода у имеющегося жгута проводов.

Примечание: Аналогично для автомобиля с лево- и правосторонним управлением.

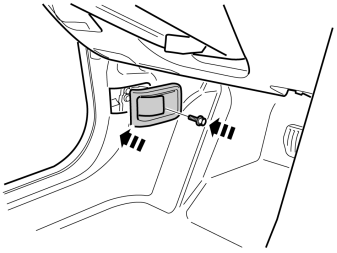

• Освободите контактный разъем для освещения ступеньки под противоударной трубой.

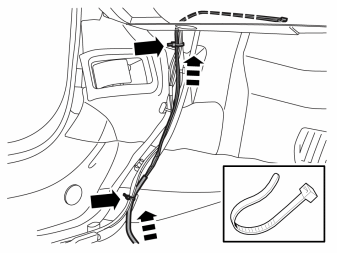

• Протяните жгут проводов от трансформатора вдоль имеющихся проводов вверх под приборную панель, вдоль противоударной трубы и вперед к освещению панели под приборным щитком.
• Зажмите жгут проводов у тонкого жгута проводов с помощью ленточных зажимов из набора, но пока не затягивайте, а подгоните длину вперед к освещению в панели.

Примечание: Не зажимайте промывной шланг и закрепите жгут проводов так, чтобы он не перетерся об острые края под приборной панелью.

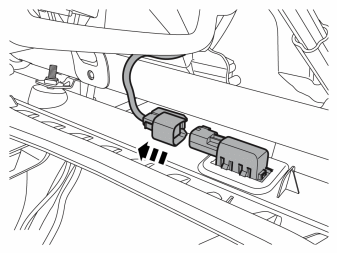

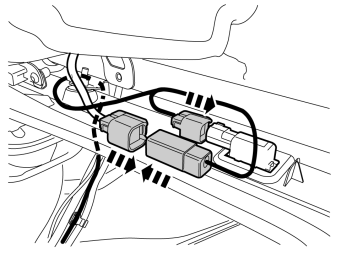

• Подсоедините розеточную часть протянутого жгута проводов к освещению ступеньки.

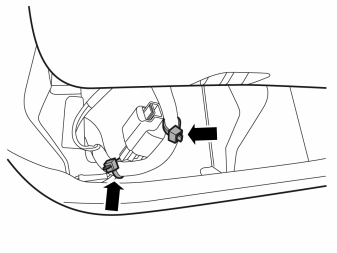

• Подсоедините два остающиеся контактных разъема друг к другу.
• Подгоните теперь длину проводки вперед к трансформатору и затяните два ленточных зажима.

• Закрепите свободные контактные разъемы у имеющегося жгута проводов под направляющей колонной с помощью двух ленточных зажимов из комплекта.
• Закрепите контактные разъемы у каждого конца у жгута проводов так, чтобы это не вызывало шума.

• Установите трансформатор с правой стороны и подсоедините контактный разъем согласно пунктам 42-47.

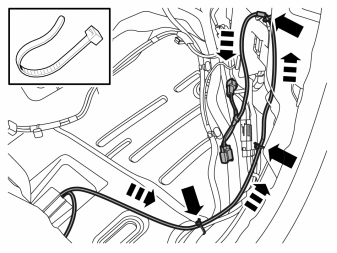

• Протяните длинный провод адаптера к дверному порогу с имеющимися жгутами проводов.
• Протяните вверх провод адаптера вдоль жгута проводов до верхнего края контактной перемычки.
• Закрепите у жгутов проводов с помощью ленточных зажимов из комплекта.

A

• Подсоедините розеточную часть протянутого жгута проводов к освещению ступеньки.
• Подсоедините остающиеся контактные разъемы друг к другу.

В

• Спрячьте избыточную длину под коврик, установите панель и затяните.

A

Примечание: Касается автомобилей с выключателем подушки безопасности пассажира.

• Вымойте дверной порог.

• Разместите ленту у передней кромки панели порога и перпендикулярно к кромке дверного порога.

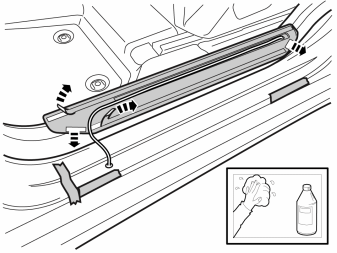

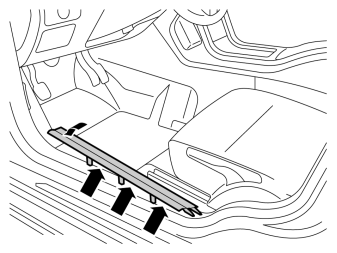

• Разместите накладку для ступеньки передней кромкой около ленты. Установите её так, чтобы выемки у обоих концов соответствовали выемкам дверного порога. Разместите точно, чтобы накладка не перекосилась.
• Наклейте куски ленты, чтобы отметить позицию в поперечном направлении.

• Промойте отмеченную поверхность порога изопропанолом и вытрите насухо.

• Снимите все куски защитной ленты с накладки для ступеньки.

• Выверьте накладку по ленточным меткам, осторожно опустите её на порог и нажатием закрепите на месте. Обращайте внимание на резиновую прокладку в пороге.
• Снимите маркировку лентой.

• Теперь прижмите вдоль накладки, чтобы она надёжно закрепилась.
• Закрепите накладку-ступеньку должным образом, нажав для этого на неё давлением 2 кг/см² вдоль всей её длины.
• Повторите для другой стороны.
