Нагревательные элементы в спинке/подушке сиденья, доработка для автомобилей более раннего выпуска

Нагревательные элементы нового типа не подходят для автомобилей до 1988 модельного года.

Для их установки необходимо выполнить следующую доработку.

Замена нагревательного элемента спинки сиденья

Нагревательный элемент высокой мощности:Разъедините 1-штекерный разъем (черный).Разъедините 1-штекерный разъем и выньте наконечник черного провода (черный).

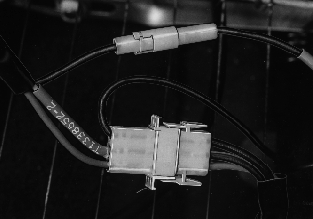

Нагревательный элемент нормальной мощности:Отсоедините 4-штекерный разъем.Выньте круглые наконечники проводки нагревательных элементов спинки сиденья.

Новый нагревательный элемент:Перережьте провода как можно ближе к разъему.

Поставьте новые наконечники:

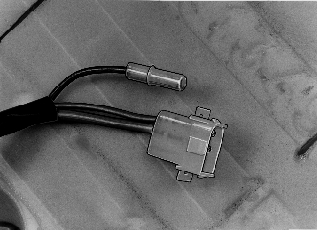

Нагревательный элемент высокой мощности:Поставьте гнездовой корпус.

Примечание: Гнездовой корпус может устанавливаться на любом из двух наконечников.

Замените нагревательный элемент и восстановите соединение проводов.

Нагревательный элемент нормальной мощности:Оставьте нагревательный элемент на своем месте.Обрежьте провода как можно ближе к нагревательному элементу.Установите новый нагревательный элемент поверх старого.Соедините провода (как нужно).Замените термостат на термостат новой конструкции.Установите:

• подушку сиденья (см. Штифт защелки/пружинная тяга, замена).
• вещевое отделение центральной консоли

Снимите:

• вещевое отделение центральной консоли (см. Передних сиденья, снятие и установка).
• подушку сиденья (см. Передних сиденья, снятие и установка).
• спинку сиденья (см. Передних сиденья, снятие и установка).
• обивку (см. Нагревательный элемент в спинке сиденья, набивка/обивка спинки с иденья, замена).

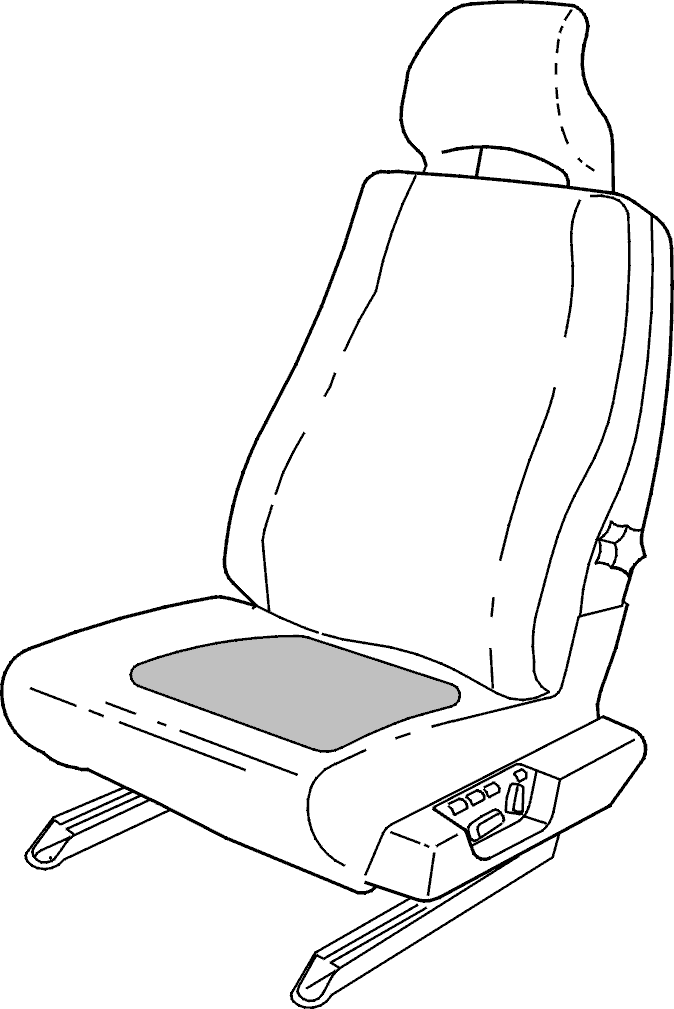

Нагревательный элемент в подушке переднего сиденья, замена

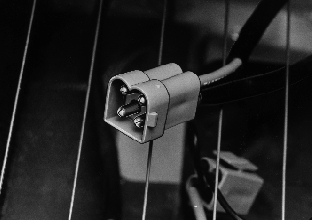

Нагревательный элемент высокой мощности:Разъедините 1-штекерный разъем (черный).Разъедините 3-штекерный разъем и выньте наконечник черного провода (черный).

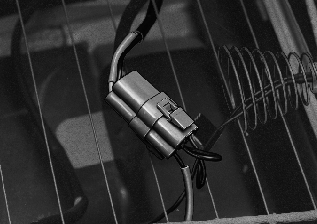

Нагревательный элемент нормальной мощности:Отсоедините 4-штекерный разъем.Выньте наконечники проводов нагревательных элементов спинки сиденья.

Отсоедините скобы с обеих сторон. Стяните обивку.Нагревательный элемент высокой мощности:Снимите скобы крепления старого нагревательного элемента.Снимите нагревательный элемент.

Нагревательный элемент нормальной мощности:Оставьте нагревательный элемент на своем месте.Обрежьте провода как можно ближе к нагревательному элементу.

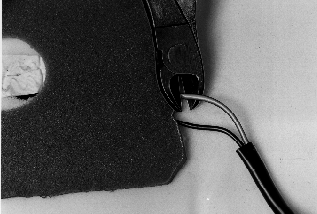

Новый нагревательный элемент:Нагревательный элемент нормальной мощности:Обрежьте провода как можно ближе к нагревательному элементу.

Поставьте новые наконечники:

Нагревательный элемент высокой мощности:Обрежьте провода как можно ближе к наконечникам.

Поставьте новые наконечники

Поставьте гнездовой корпус на черный провод.

Нагревательный элемент высокой мощности:Переставьте 3-штекерный разъем со старого нагревательного элемента на новый.

Нагревательный элемент нормальной мощности:Переставьте 4-штекерный разъем со старого нагревательного элемента на новый.

Снимите:

• вещевое отделение центральной консоли
• подушку с сиденья.

Установите новый нагревательный элемент

Снятие сиденья

Снимите:

• сиденье с автомобиля
• подушку с сиденья
• обивку с подушки сиденья
• нагревательный элемент с подушки сиденья (с помощью горячего воздуха из пистолета) согласно замена.

Новые нагревательный элементы

Нагревательные элементы нормальной мощности
Проводка смонтирована в задней части нагревательного элемента.В нагревательном элементе также смонтирован термостат.

Нагревательные элементы высокой мощности

Проводка смонтирована в заднем углу нагревательного элемента.В нагревательном элементе также смонтирован термостат.

Доработка подушки сиденья, нагревательный элемент нормальной мощности

Выполните следующее

• Отрегулируйте положение нового нагревательного элемента (не приклеивая) на подушке сиденья так, чтобы он совместился со швом на обивке. См. стрелки на рисунке.
• Пометьте положение термостата и проводки с помощью фломастера.

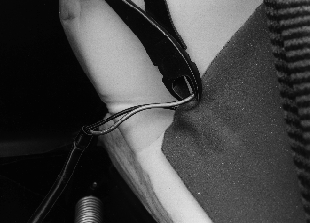

• Сделайте в подушке вырез для термостата и проводки. См. иллюстрацию.

Нагревательный элемент нормальной мощности, установка

Выполните следующее

• Расположите нагревательный элемент таким образом, чтобы вырез в подушке сиденья для обивки и термостата совместился.
• Удерживая нагревательный элемент на своем месте, стяните подложку с одной его стороны и прижмите нагревательный элемент к подушке сиденья.
• Стяните остальные подложки и прижмите нагревательный элемент на свое место

Монтаж провода, нагревательный элемент нормальной мощности

Установите:

• провод нагревательного элемента нормальной мощности, расположенный в его задней части, как показано на иллюстрации.
• обивку согласно Обивка/нагревательный элемент подушки сиденья, замена.

Монтаж провода, нагревательный элемент высокой мощности

(Для нагревательного элемента высокой мощности дорабатывать подушку сиденья не нужно.)

Установите:

• провод нагревательного элемента высокой мощности: расположенный в его задней части, как показано на иллюстрации.
• обивку согласно Обивка/нагревательный элемент подушки сиденья, замена.

Новый нагревательный элемент в передних сиденьях
Ниже приводится описание доработки подушки сиденья под нагревательный элемент нового типа. Этот нагревательный элемент снабжен встроенной проводкой, а нагревательный элемент нормальной мощности оснащен встроенным термостатом. Нагревательный элемент заменяется в сборе. Нагревательные элементы нового и старого типа могут устанавливаться в любые подушки сиденья.С осени 1994 года в запасных частях поставляются только нагревательные элементы нового типа.
