Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие нагнетательной камеры

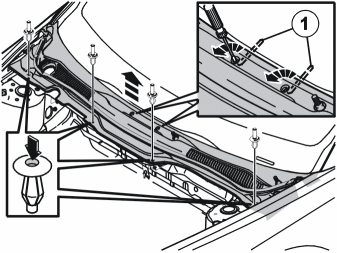

Снимите:
- стеклоочистители ветрового стекла. См. рычаг стеклоочистителя
- 4 зажима
Прижмите центральный штифт к зажимам.Поверните 2 защелки (1) против часовой стрелки ¼.Снимите вверх облицовку рамы ветрового стекла.
Снятие брызговика
Примечание: Снятие защитных кожухов распространяется на автомобили, имеющие следующие номера шасси:
- S40 лев. -113670
- S40 прав. -113793
- V50 лев.-113964
- V50 прав.-114112.
Уберите старый защитный кожух из-под капота двигателя с помощью отвертки или аналогичного инструмента.
Уберите остатки пластмассы от защитного кожуха с помощью маленькой стамески.
Установка
Установка бутиловой ленты (ЛЕВ.)
Распространяется на автомобили с левосторонним приводом (ЛЕВ):
Наложите бутиловую ленту на защитный кожух. Слегка выжмите ленту, прежде чем прикреплять ее к автомобилю.
Установка бутиловой ленты (ПРАВ.)
Распространяется на автомобили с правосторониим приводом (ПРАВ.):
Установите бутиловую ленту на защитный кожух, используйте дополнительную ленту для уплотнения отверстия. Слегка выжмите ленту, прежде чем прикреплять ее к автомобилю.
Установка защитного кожуха (ЛЕВ.)
Распространяется на автомобили с левосторонним приводом (ЛЕВ):
Установите защитный кожух, передвигая его в направлении ветрового стекла и устанавливая под него (1).Хорошо нажмите на передний край защитного кожуха, чтобы бутиловая лента прилипла к кожуху (2).
Установка защитного кожуха (ПРАВ.)
Распространяется на автомобили с правосторониим приводом (ПРАВ.):
Установите защитный кожух, передвигая его в направлении ветрового стекла и устанавливая под него (1).Хорошо нажмите на передний край защитного кожуха, чтобы бутиловая лента прилипла к кожуху (2).
Установка нагнетательной камеры
Установите капот двигателя в нужное положение. Убедитесь в том, что резиновые уплотнители крыльев и ветровое стекло расположены правильно. Проверьте, чтобы направляющие зажимы под капотом были расположены правильно по отношению к ветровому стеклу.
Поверните 2 защелки по часовой стрелке ¼. Проверьте, чтобы пометка на соответствующей защелке была повернута в направлении ветрового стекла.
Установите 4 зажима.
Примечание: Начните с наружных зажимов.

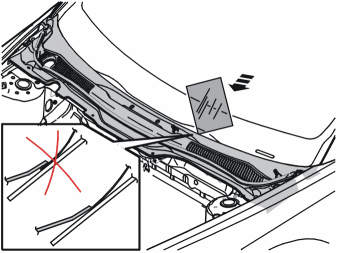

Используйте тонкую пластмассовую пленку (прозрачную). Проверьте правильность расположения капота двигателя относительно ветрового стекла.
Осторожно: Чтобы не допустить утечки воды, уголки пластмассовой пленки не должны находиться между капотом и ветровым стеклом.
Установите стеклоочистители ветрового стекла. См. рычаг стеклоочистителя.
