Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2010–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие кабеля аккумулятора и установка наклейки
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Внимание: Чтобы получить информацию об обращении и хранении пиротехнических блоков дополнительной системы удерживания (SRS), см. Handhavande av ej utlöst pyroteknisk detalj.
Примечание: Замените наклейки оборудования для обеспечения безопасности. См.Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности (Северная Америка) или Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности (все остальные страны).
Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом блоке дополнительной системы удерживания (SRS). Имеется риск срабатывания натяжного устройства ремня безопасности.
Внимание: Пиротехнический блок дополнительной системы удерживания (SRS) нельзя отвинчивать, ремонтировать или переставлять в другой автомобиль.
Снятие
Снятие надувного противоударного занавеса (IC)
Снимите:
- потолок, см.:

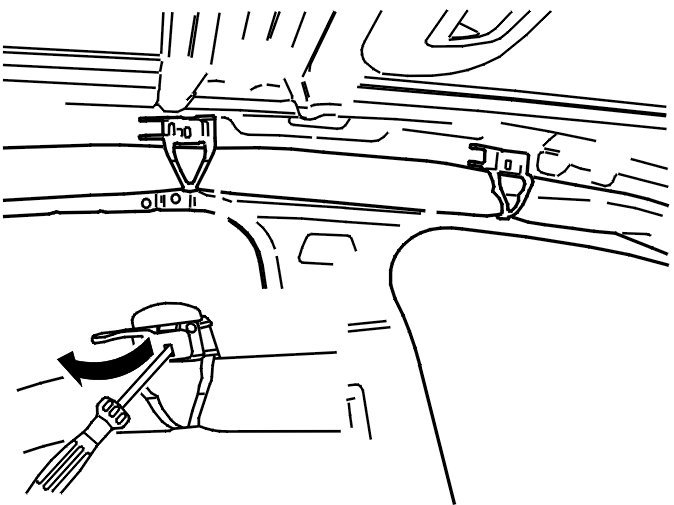

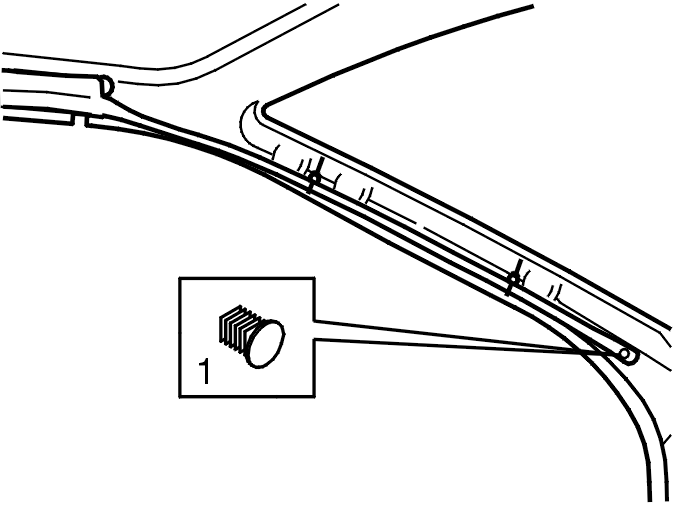

- зажим (1).

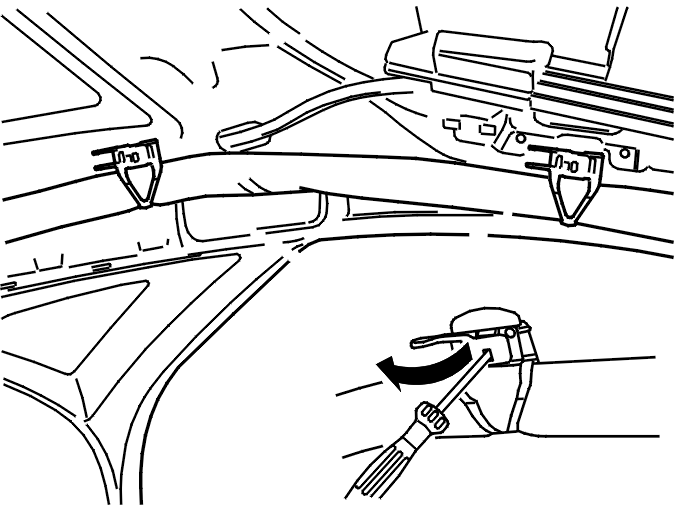

Снимите крюк.

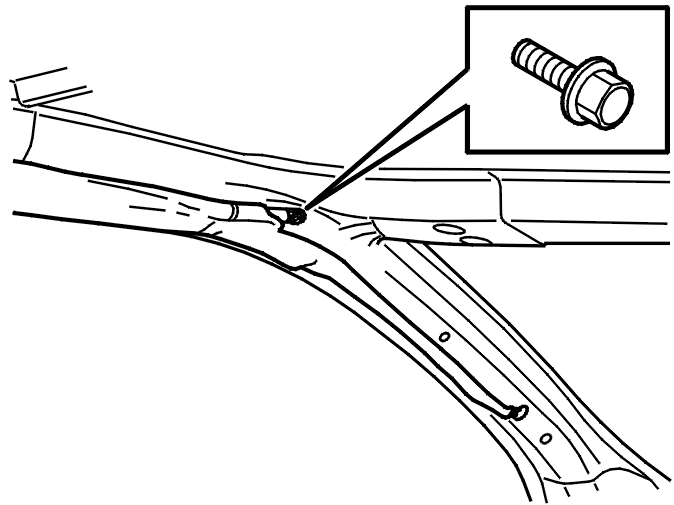

- передний верхний болт

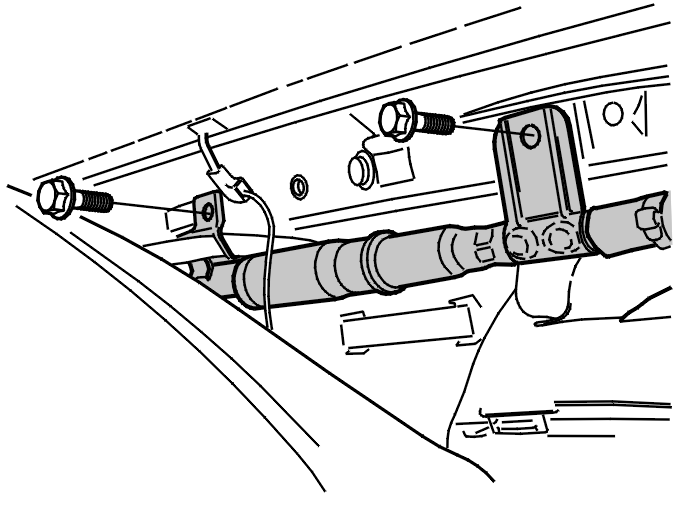

- задние винты около газового генератора.

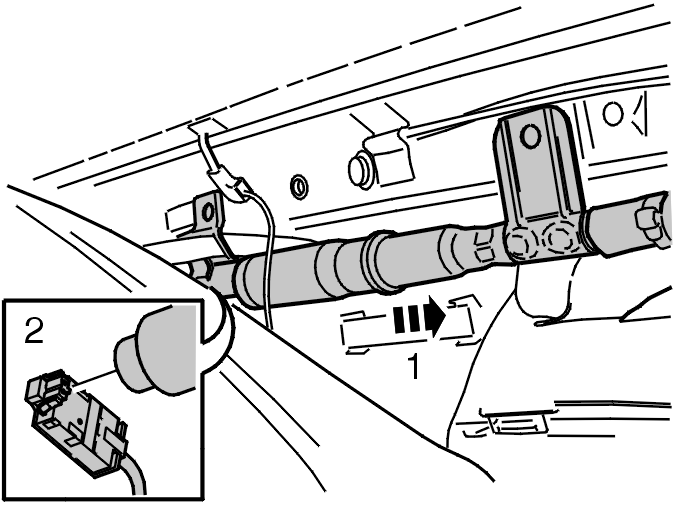

Потяните надувной противоударный занавес немного вперед (1).Снимите разъем (2) кабеля воспламенителя.Достаньте надувной противоударный занавес.
Установка
Примечание: Моменты затяжки см. в Åtdragningsmoment.
Установка надувного противоударного занавеса (IC)
Поднимите туда надувной противоударный занавес.
Зафиксируйте зажимы для переноски, 4 шт.
Установите:
- задние винты, 2 гайки M6. Затяните.
- передний верхний винт, 1 шт. М6. Затяните.
Зацепите в переднем крюке.
Вставьте зажим.
Примечание: Сложите переднюю часть надувного противоударного занавеса (IC) внутри 3 зажимов на переднем крае.
Установите внутреннюю обивку крыши. См.:.
Завершение
Заключительная проверка
Установите на место отрицательный провод аккумуляторной батареи, см.: Аккумулятор, отключение и подключение.
Выполните осмотр, как описано в Krocksäkerhetssystem (SRS), efterkontroll.
