Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V50 | — | 2004–2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие кабеля аккумулятора и установка наклеек
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Внимание: Чтобы получить информацию об обращении и хранении пиротехнических блоков дополнительной системы удерживания (SRS), см. Handhavande av ej utlöst pyroteknisk detalj.
Примечание: Замените наклейки оборудования для обеспечения безопасности. См.Placering av säkerhetsdekaler Placering av säkerhetsdekaler Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности Placering av säkerhetsdekaler (Северная Америка) или Placering av säkerhetsdekaler Placering av säkerhetsdekaler Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности Placering av säkerhetsdekaler (все остальные страны).
Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом блоке дополнительной системы удерживания (SRS). Имеется риск срабатывания натяжного устройства ремня безопасности.
Внимание: Пиротехнический блок дополнительной системы удерживания (SRS) нельзя отвинчивать, ремонтировать или переставлять в другой автомобиль.
Снятие
Снятие надувных занавесов (IC)
Снимите:
- внутреннюю обивку крыши. См.: Потолок с люком
- нажимной зажим (1).
Отцепите крюк.

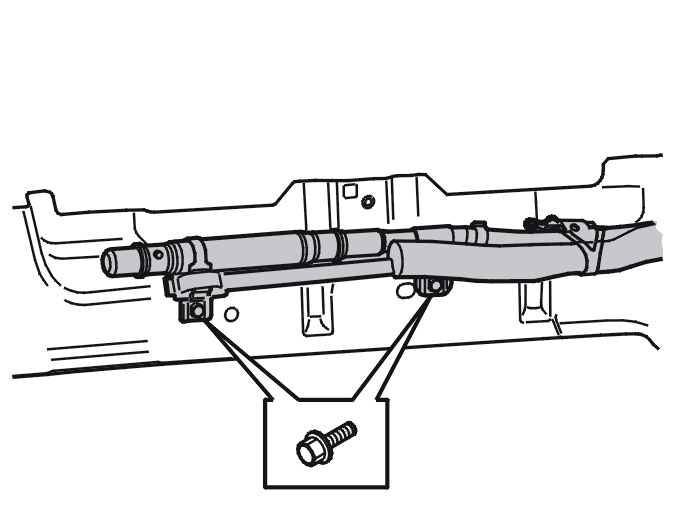

- передний верхний винт.
- 2 задних винта около газового генератора.

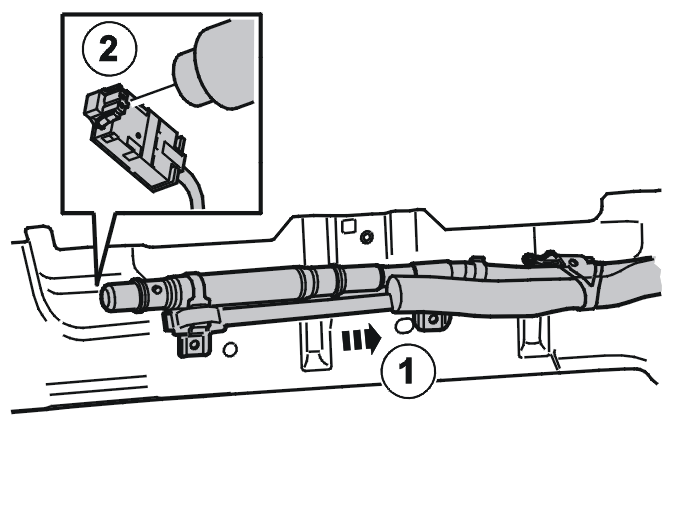

Потяните надувной занавес (IC) немного вперед (1).Отсоедините разъем (2) кабеля воспламенения.Выньте надувной занавес.
Установка
Примечание: Моменты затяжки см. в Åtdragningsmoment.
Установка надувных занавесов (IC)
Поднимите надувной занавес.
Вдавите 4 опорных зажима на место.
Установите:
- 2 задних винта M6. Затяните
- передний верхний винт M6. Затяните.
Зацепите передний крюк.
Установите нажимной зажим.
Примечание: Сложите переднюю часть надувного противоударного занавеса (IC) внутри 3 зажимов на переднем крае.
Установите внутреннюю обивку крыши. См.: Потолок с люком.
Завершение
Заключительная проверка
Подсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Произведите осмотр. См.: Krocksäkerhetssystem (SRS), efterkontroll.
