Надувная подушка SIPS в переднем сиденье, замена

Подготовка

Внимание: Надувная подушка безопасности SIPS не подлежит ремонту. Надувную подушку SIPS следует всегда заменять в комплекте, в который входит узел датчика, кабель запала и модуль надувной подушки.

Примечание: При замене чехлов спинки, используйте только заводские чехлы Volvo или чехлы одобренные фирмой Volvo для надувной подушки SIPS.

Если надувная подушка SIPS не сработалаВ первую очередь обезопасьте надувную подушку SIPS!

• Откройте отсек сиденья. Поднимите передний край и прижмите отсек назад.
• Снимите транспортную защиту с держателей внутри на отсеке сиденья.
• Установите транспортную защиту на блоке датчика.

Уберите переднее сиденье

• Зажигание выкл.
• Отсоедините отрицательный провод аккумулятора.

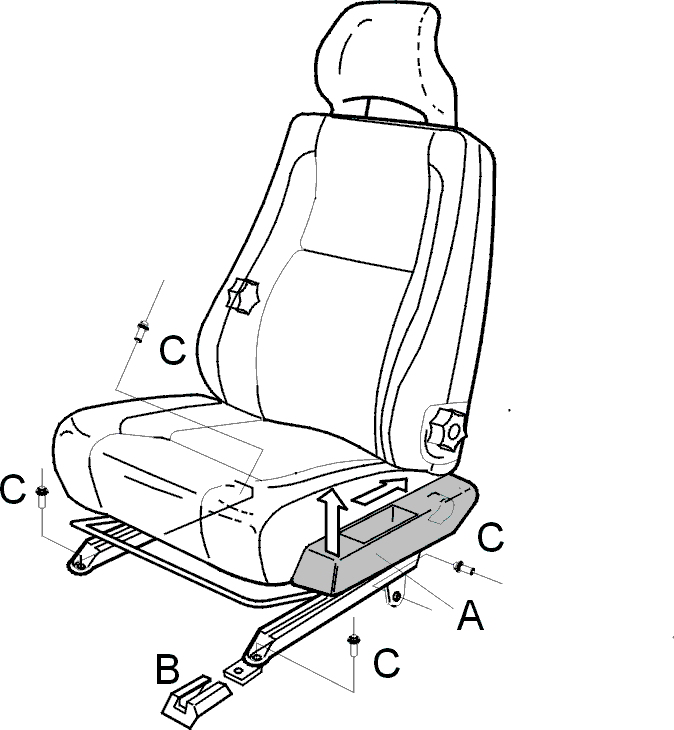

Снимите:

• Отсек сиденья (А). Поднимите передний край и прижмите назад.
• Ремень безопасности с крепления сиденья (болт наружной стороны сиденья).
• Панель (В) над передним краем полоза.
• 4 крепежных болта (С) в полозьях.
• Разъедините контактный разъем нагревательного элемента (под подушкой сиденья).
• Разъедините контактный разъем ремня безопасности (под подушкой сиденья).

Поднимите сиденье прямо вверх (направляющие втулки в переднем и в заднем крае).Для получения дополнительной информации по возможной замене деталей на переднем сиденье, см. Замена сиденья в сборе.

Снимите чехол спинки

• Снимите опору спинки с подушки (3 винта на каждой стороне сиденья).
• Снимите руль ручку регулировки наклона спинки (2). (Ручка находится на наружной стороне сиденья.)
• Снимите ручку регулировки опоры нижней части спины (1). Вывинтите против часовой стрелки до упора. Продолжайте вывинчивать против часовой стрелки и одновременно вытягивать наружу. (Ручка находится на внутренней части сиденья.)

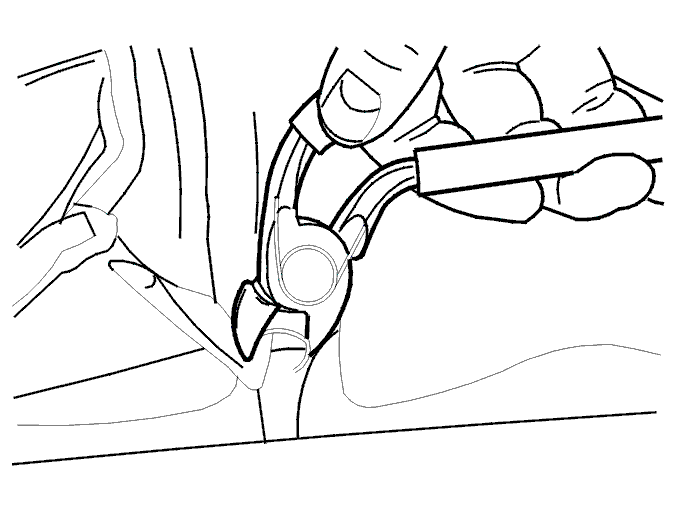

• Снимите зажимы (используйте кусачки) на наружной и на внутренней стороне между обшивкой и набивкой.
• Снимите чехол.

Дальнейшие указания по замене чехлов сидений и возможной замене частей сиденья приведены в Замена сиденья в сборе.

Снимите надувную подушку безопасности SIPS

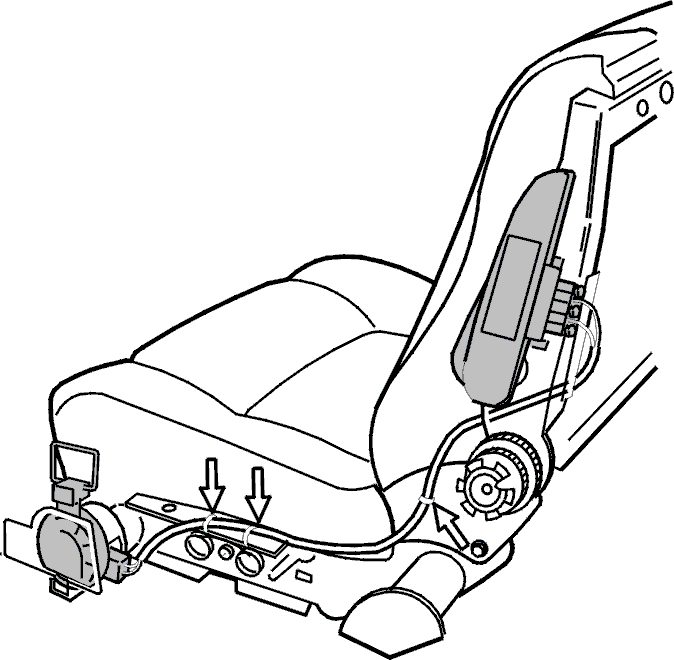

Освободите кабель воспламенителя.Запишите как проложен кабель воспламенителя и где находятся зажимы.

• Перережьте хомут (2 шт.).
• Отсоедините кабель воспламенения из зажима.

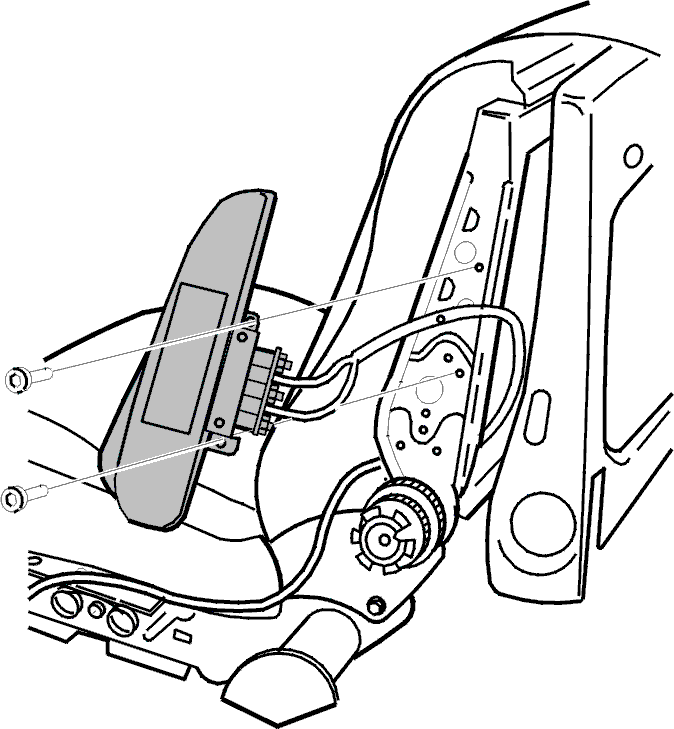

Снимите модуль подушки надувной подушки SIPSСнимите модуль подушки с рамы спинки следующим образом:

• Снимите (2 винта Torx 25).
• Снимите модуль подушки.

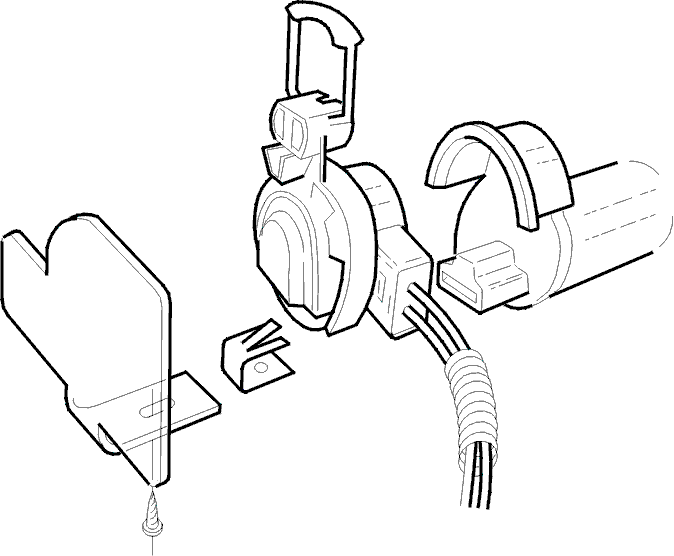

Снимите узел датчикаСнимите узел датчика с передней трубы SIPS следующим образом:

• Открутите винт Torx 25.
• Снимите прижимающую пластину.
• Снимите узел датчика.
• Оставьте зажимы на трубе SIPS на корпусе датчика.

Снимите надувную подушку безопасности SIPS

• Снимите надувную подушку SIPS в комплекте (т.е. узел датчика, кабель воспламенителя) с сиденья.

Установите новую надувную подушку SIPS в сиденье

Проверьте вначале, чтобы новая надувная подушка SIPS была обезопасена транспортной защитой на модуле датчика.Установите новый узел датчикаУстановите узел датчика на передней трубе SIPS:

• Зажим должен находиться на месте в корпусе датчика трубы SIPS.
• Установите новый узел датчика.
• Установите прижимающую пластину.
• При ремонте после столкновения; Замените на новую прижимающую пластину.
• При замене; Используйте имеющуюся прижимающую пластину.
• Установите винт Torx 25.

Установите модуль надувной подушки SIPSУстановите модуль надувной подушки на раме спинки сиденья:

• Установите модуль надувной подушки.
• Установите 2 винта Torx 25.

Если надувная подушка SIPS сработала, то крепежные винты модуля надувной подушки следует заменить на новые. Используйте винты того же типа и качества, что и раньше. Момент затяжки модуля надувной подушки: 2,9 Нм

Установите кабель воспламенителяУстановите кабель воспламенителя и хомут на прежних местах:

• Закрепите кабель воспламенителя в зажиме.
• Подсоедините хомут (2 шт.).

Наденьте чехол на спинку

• Надевайте чехол в противоположном порядке Снимите чехол спинки.

Начинайте с зажимов посредине в спинке между обивкой чехлом и набивкой.

Используйте специальные щипцы, номер детали 🔧 KRAMPTÅNG (FÖR KLÄDSLAR) для крепления зажимов.

Осторожно: При замене чехлов спинки, используйте только заводские чехлы Volvo или чехлы одобренные фирмой Volvo для надувной подушки SIPS.

Установите переднее сиденье

• установите сиденье в противоположном порядке Переднее сиденье с предварительно смонтированной надувной подушкой безопасности, замена.

Примечание: Наружный задний крепежный болт (C) затягивается в последнюю очередь. В ином случае сиденье может быть установлено косо.

После столкновения; замените также и отсек сиденья.Моменты затяжки:Сиденья/пол: 40 НмРемень: 20 Нм

Когда сиденье стоит на месте

Не забудьте снять устройство безопасности с надувной подушки SIPS!

• Снимите транспортную защиту с блока датчика.
• Установите транспортную защиту в держателе на внутренней стороне отсека сиденья.
• Установите отсек сиденья.

• Замените наклейку на новую с новой датой надувной подушки SIPS с левой и/или с правой стороны. местонахождение на стороне пассажира на В-стойке.

Наклейка прилагается к узлу нового сиденья с надувной подушкой SIPS.
