Надувная подушка безопасности пассажира (SRS), подсоединение (1997)

Отсоединение провода аккумулятора

Сдвиньте сиденье как можно дальше назад.

Внимание: Аккумулятор должен быть отсоединен, когда производится подсоединение надувной подушки безопасности пассажира (SRS).

Выключите зажиганиеОтсоедините отрицательный провод от аккумуляторной батареи. См.:Заметьте при отсоединении/подсоединении провода аккумулятора

Снятие бардачка

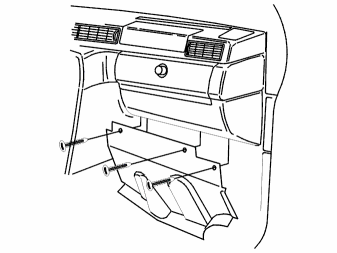

Снимите звукоизоляцию (закреплена держателями - 3 шт.).

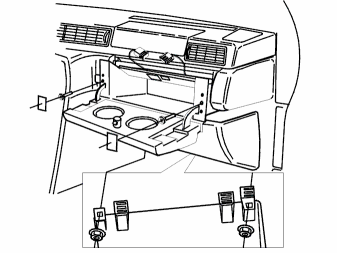

Снимите:

• пластмассовые крышки - 2 шт.
• 2 винта
• 2 гайки снизу
• разъем освещения бардачка.

Выньте бардачок.

Подсоединение надувной подушки безопасности на стороне пассажира (SRS)

Снимите:

• защитное приспособление из пенопласта, пластмассовый пакет и ленту с кабеля воспламенения надувной подушки безопасности (SRS)
• заглушку с разъема кабеля воспламенения.

Установите разъем кабеля воспламенения в выключателе надувной подушки безопасности пассажира.Удостоверьтесь, что разъем кабеля воспламенения прикреплен фиксаторами к разъему надувной подушки безопасности.

Установка бардачка

Установите:

• бардачок
• другие демонтированные компоненты.

Снятие наклейки отсоединенной надувной подушки безопасности пассажира (SRS)

Снимите наклейки с крышки бардачка.

Счистите остатки клея с места расположения наклейки. По возможности не пользуйтесь очищающими средствами.

Если пятна и остатки трудно удалить, используйтетолькоочищающее средство Volvo "Очиститель H".

Заключительная проверка

Выполните осмотр. См.:Заключительная проверка после отсоединения/подсоединения

Запишите в книжке техобслуживания и гарантии

Когда отсоединение будет завершено, напишите на чистой странице в конце книжки техобслуживания и гарантии следующее:"Надувная подушка безопасности пассажира в этом автомобиле была подсоединена по просьбе владельца", или см. информацию в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.Дата XX-XX-XX (год-месяц-день).Показание счетчика общего пробега XXXXXX."Ответственный менеджер станции техобслуживания должен заверить эту запись подписью и печатью.

Согласие владельца автомобиля

Щелкните на "Печать раздела". Отпечатайте в 3-х экземплярах форму для утверждения автовладельцем, см.:Переподсоединение надувной подушки безопасности на стороне пасс ажира (дополнительная система удерживания (SRS)), утверждение Ответственный менеджер станции техобслуживания должен подписать соответствующий раздел формы.

1. Сохраняйте оригинал на станции техобслуживания
2. Дайте одну копию владельцу автомобиля
3. Пошлите копию своим национальной компании-продавцу/дистрибьютору/импортеру согласно инструкциям в информационном пакете.
