Надувная подушка безопасности пассажира (SRS), отсоединение (1997, 1998)

Важная информация

Примечание: Местные законы и/или нормы могут не разрешать отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)). Проверьте более подробную информацию в изданиях, выпущенных национальной компанией-продавцом/дистрибьютором/импортером.

Примечание: См. информацию о запасной части VIDA по комплекту для отсоединения надувной подушки безопасности пассажира (SRS).

Отсоединение провода аккумулятора

Сдвиньте сиденье как можно дальше назад.

Внимание: Аккумулятор должен быть отсоединен, когда производится отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).

Выключите зажиганиеОтсоедините отрицательный провод от аккумуляторной батареи. См.: Аккумуляторная батарея, отсоединение

Снятие бардачка

Вывинтите винты бардачка и снимите вставку.

Отсоединение надувной подушки безопасности (SRS) со стороны пассажира

Отсоедините кабель воспламенения заряда от держателя кабеля и от подушки безопасности.

Прикрепите адаптер и заглушку к кабельному жгуту автомобильной проводки.

Закрепите заглушку на разъеме кабеля воспламенения заряда подушки безопасности липкой лентой.

Наденьте на скрепленные компоненты пластмассовый пакет.Тщательно оберните пакет вокруг разъема с заглушкой и обмотайте его липкой лентой так, чтобы он был герметичен.Поместите пакет в пенопластовый контейнер для защиты от вибраций.

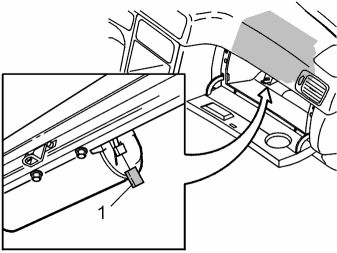

Наденьте изоляционную муфту (1) на разъем надувной подушки безопасности. Удостоверьтесь, что фиксаторы муфты сработали.

Установка компонентов

Кабельной стяжкой прикрепите пластмассовый пакет (с проводкой) к кабельному жгуту около вентилятора.

Установите:

• бардачок
• другие демонтированные компоненты.

Приклеивание наклейки, предупреждающей об отсоединении надувной подушки безопасности (SRS) со стороны пассажира

Установите наклейку на соответствующем языке на крышке бардачка. Установите наклейку так, чтобы она располагалась параллельно краю крышки.Не допускайте отклонения более чем на 1 мм. См. символ "//" на иллюстрации.

Примечание: Наклейки на солнцезащитном козырьке и на конце приборной панели, направленные к внутренней стороне передней двери (сторона пассажира) - возможно, необходимо будет нанести покрытие согласно местным законам. См. информацию в изданиях, выпущенных национальной компанией-продавцом/дистрибьютором/импортером.

Заключительная проверка

Выполните осмотр. См.: Заключительная проверка после отсоединения/подсоединения

Сделайте запись в Сервисно-гарантийной книжке.

После завершения отсоединения сделайте следующую запись на чистой странице в конце Сервисно-гарантийной книжки:"Надувная подушка безопасности пассажира в этом автомобиле была отсоединена по просьбе владельца.", или см. информацию в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером."Дата XX-XX-XX (год-месяц-число).Пробег по одометру XXXXXX"Получите утверждающую подпись уполномоченного менеджера и заверьте ее печатью станции технического обслуживания.

Утверждение автовладельцем

Отпечатайте в 3-х экземплярах форму для утверждения автовладельцем, см.: Форма для регистрации автомобилей, заправленных неправильным топливом. Уполномоченный менеджер станции технического обслуживания должен расписаться в соответствующей части формы.

1. Сохраните оригинал на станции технического обслуживания.
2. Передайте копию владельцу автомобиля.
3. Пошлите копию в национальную компанию продавца/дистрибьютора/импортера в соответствии с инструкциями в информационном пакете.
