Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 1999, 2000 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Важная информация
Примечание: Местные законы и/или нормы могут не разрешать отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)). Пожалуйста, более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.
Примечание: Информацию о комплекте для отсоединения надувной подушки безопасности пассажира см. в VIDA, Информация о запасных деталях.
Отсоединение провода аккумулятора
Сдвиньте сиденье как можно дальше назад.
Внимание: Аккумулятор должен быть отсоединен, когда производится отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Отсоединение
Снятие бардачка
Снимите бардачок. См.: .
Отсоединение надувной подушки безопасности на стороне пассажира (дополнительная система удерживания (SRS))

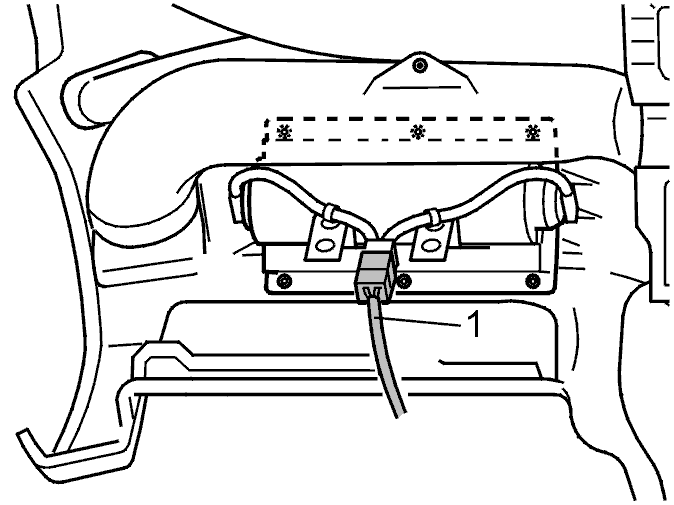

Отсоедините разъем (1).
Установите адаптер на отсоединенный 4-контактный разъем. Убедитесь, что фиксатор на разъеме заперт.

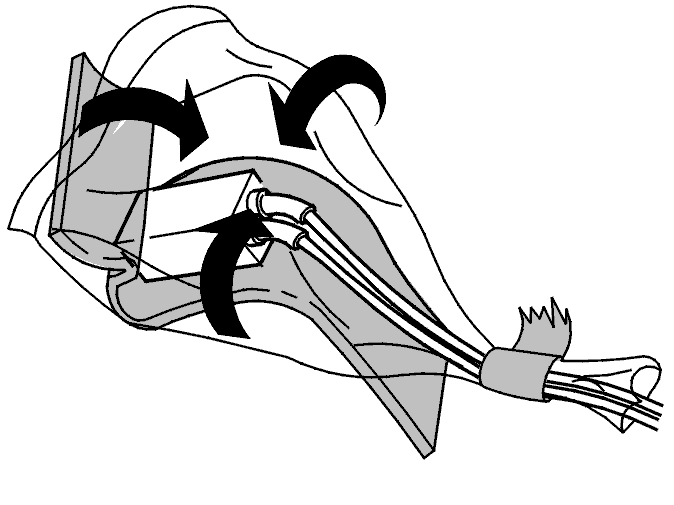

Наденьте поставляемый пластиковый пакет на разъем. Оберните пакет вокруг разъема. Загерметизируйте пакет при помощи ленты.Нанесите защиту из пенорезины на наружную часть пластмассового пакета. Защита из пенорезины выполняет роль амортизатора.
Установка компонентов

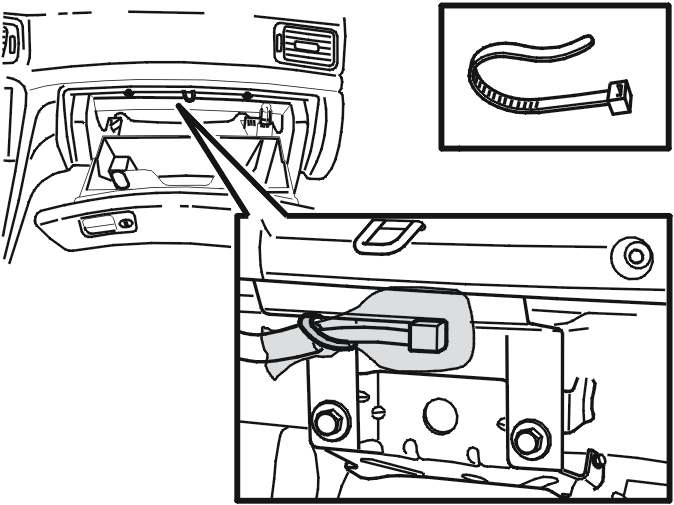

Закрепите пластмассовый пакет и жгут проводов как можно выше в кронштейне приборной панели. Установите 2 поставляемых ленточных хомута.

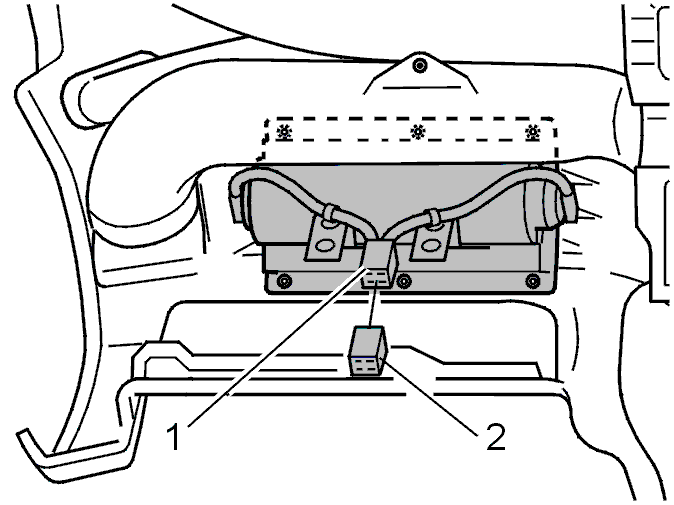

Установите пустую гнездовую часть 4-штырькового разъема (2) оранжевого цвета на разъеме (1) кабелей воспламенителя.
Установка бардачка
Установите бардачок. См.: .
Установка наклейки отсоединенной надувной подушки безопасности пассажира (дополнительная система удерживания (SRS))

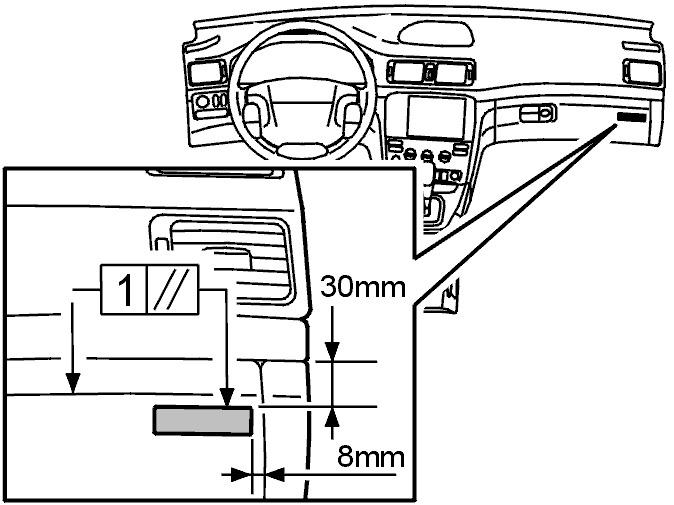

Установите наклейку на соответствующем языке на крышке бардачка. Установите наклейку так, чтобы она располагалась параллельно краю крышки.Отклонение не должно превышать 1 мм. См. символ “//” на иллюстрации.
Примечание: Наклейки на солнцезащитном козырьке и на конце приборной панели, направленные к внутренней стороне передней двери (сторона пассажира), возможно необходимо будет замаскировать согласно местным законам. Пожалуйста, более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.
Завершение
Заключительная проверка
Зажигание вкл.
Подсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Произведите осмотр. См.: .
Запишите в книжке техобслуживания и гарантии
Когда отсоединение будет завершено, напишите на чистой странице в конце книжки техобслуживания и гарантии следующее:"Надувная подушка безопасности пассажира в этом автомобиле была отсоединена по просьбе владельца.”, или см. информацию в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.Дата XX-XX-XX (год-месяц-день).Показание счетчика общего пробега XXXXXX.”Ответственный менеджер станции техобслуживания должен заверить эту запись подписью и печатью.
Согласие владельца автомобиля
Нажмите на “Выпечатать раздел”. Выпечатайте 3 копии формы для заверения владельцем автомобиля, см.: Форма для регистрации автомобилей, заправленных неправильным топливом..Ответственный менеджер станции техобслуживания должен подписать соответствующий раздел формы.
- Сохраняйте оригинал на станции техобслуживания
- Дайте одну копию владельцу автомобиля
- Пошлите копию своим национальной компании-продавцу/дистрибьютору/импортеру согласно инструкциям в информационном пакете.
