Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 1996–1998 |
| V40 (-04) | — | 1996–1998 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Важная информация
Примечание: Местные законы и/или нормы могут не разрешать отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)). Пожалуйста, более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.
Примечание: Информацию о комплекте для отсоединения надувной подушки безопасности пассажира см. в VIDA, Информация о запасных деталях.
Внимание: Нельзя демонтировать, ремонтировать или переставлять в другой автомобиль пиротехнические компоненты системы SRS.
Отсоединение провода аккумулятора
Подсказка: Запишите код защиты от кражи магнитолы.
Внимание: Аккумулятор должен быть отсоединен, когда производится отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).
Выключите зажиганиеОтсоедините отрицательный провод аккумулятора. См.:.
Демонтаж блока электронного управления микроклиматом (ECC)
Снимите панель управления микроклиматом. См.:Замена модуля системы электронного управления микроклиматом.
Отсоединение
Отсоединение надувной подушки безопасности (SRS) со стороны пассажира

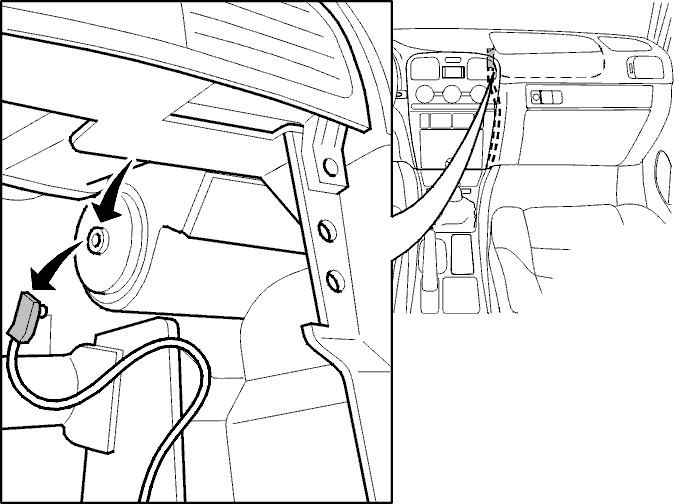

Убедитесь, что аккумуляторная батарея отсоединена.Отсоедините разъем надувной подушки безопасности, расположенный на боку блока надувной подушки.

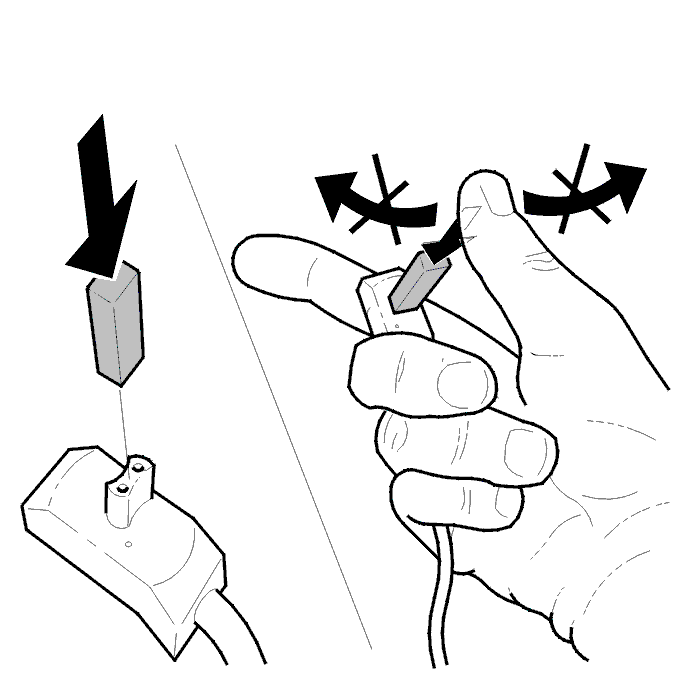

Осторожно: Будьте осторожны, чтобы не погнуть контактные штырьки при соединении заглушки и разъема.
Поставьте заглушку. При подсоединении к разъему должен раздаваться щелчок.
Намотайте липкую ленту на заглушку и разъем.
Наденьте на разъем прилагаемый пластиковый пакет. Затяните пакет вокруг разъема. Перетяните пакет липкой лентой.Предохраните пластиковый пакет снаружи пенорезиной. Пенорезина будет служить амортизатором ударов и вибрации.Закрепите пластиковый пакет со жгутом проводки на другом жгуте проводки в автомобиле. Используйте ленточные хомуты.
Установка блока электронного управления микроклиматом (ECC)
Установите панель управления микроклиматом. См.:Замена модуля системы электронного управления микроклиматом.
Приклеивание наклейки, предупреждающей об отсоединении надувной подушки безопасности (SRS) со стороны пассажира
Примечание: Очистите поверхность для наклейки. Используйте подходящее очищающее средство и бумагу.
Приклейте наклейку на соответствующем языке с правой стороны приборной панели. Наклейка должна располагаться по центру параллельно рельефной штамповке на приборной панели. Не допускайте отклонения более чем на1 мм. См. рисунок.
Примечание: Не нужно снимать наклейку на краю приборной панели (обращенную к внутренней стороне передней двери). Сверьтесь с информационными материалами, выпущенными национальной компанией продавца/дистрибьютора/импортера.
Завершение
Установка провода аккумулятора
Подсоедините отрицательный провод аккумуляторной батареи согласно:.
Заключительная проверка
Выполните осмотр. См.:Дополнительная система удерживания (SRS), осмотр.
Сделайте запись в Сервисно-гарантийной книжке.
После завершения отсоединения сделайте следующую запись на чистой странице в конце Сервисно-гарантийной книжки:"Надувная подушка безопасности (SRS) со стороны пассажира отсоединена по просьбе автовладельца."Или следуйте информационными материалами, выпущенными национальной компанией продавца/дистрибьютора/импортера."Дата XX-XX-XX (год-месяц-число).Пробег по одометру XXXXXX"Получите утверждающую подпись уполномоченного менеджера и заверьте ее печатью станции технического обслуживания.
Утверждение автовладельцем
Щелкните на "Раздел печати". Отпечатайте в 3-х экземплярах форму для утверждения автовладельцем, см.:Отсоединение надувной подушки безопасности на стороне пассажира (дополнительная система удерживания (SRS)), утверждение.Уполномоченный менеджер станции технического обслуживания должен расписаться в соответствующей части формы.
- Сохраните оригинал на станции технического обслуживания.
- Передайте копию владельцу автомобиля.
- Пошлите копию в национальную компанию продавца/дистрибьютора/импортера в соответствии с инструкциями в информационном пакете.
