Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2001–2004 |
| V40 (-04) | — | 2001–2004 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Важная информация
Примечание: Местные законы и/или нормы могут не разрешать отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)). Пожалуйста, более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.
Примечание: Информацию о комплекте для отсоединения надувной подушки безопасности пассажира см. в VIDA, Информация о запасных деталях.
Внимание: Нельзя демонтировать, ремонтировать или переставлять в другой автомобиль пиротехнические компоненты системы SRS.
Отсоединение провода аккумулятора
Подсказка: Запишите код защиты от кражи магнитолы.
Внимание: Аккумулятор должен быть отсоединен, когда производится отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).
Выключите зажиганиеОтсоедините отрицательный провод аккумулятора. См.:Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Снятие панели магнитолы
Снимите панель магнитолы. См.:Панель магнитолы.
Отсоединение
Отсоединение надувной подушки безопасности (SRS) со стороны пассажира

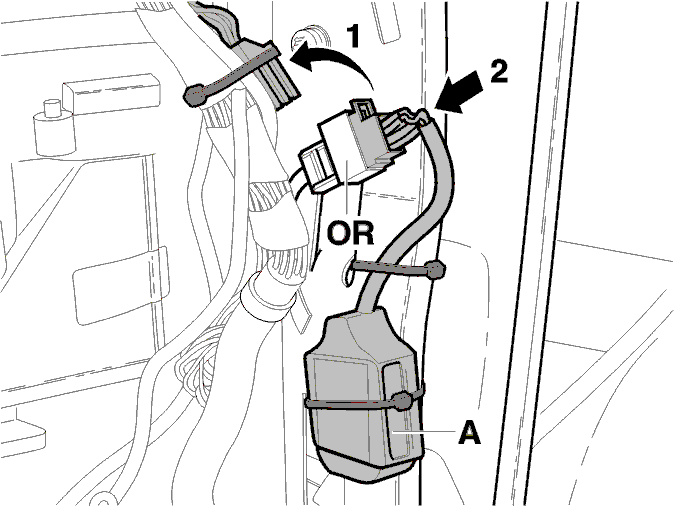

Убедитесь, что аккумуляторная батарея отсоединена.Отсоедините оранжевый разъем (1) и зафиксируйте верхний разъем. Используйте ленточный хомут.Подсоедините жгут проводки переходника/заглушку к нижнему разъему (2). Закрепите заглушку ленточным хомутом, как показано на рисунке.
Установка панели магнитолы
Установите панель магнитолы. См.:Панель магнитолы.
Приклеивание наклейки, предупреждающей об отсоединении надувной подушки безопасности (SRS) со стороны пассажира
Примечание: Очистите поверхность для наклейки. Используйте подходящее очищающее средство и бумагу.
Приклейте наклейку на соответствующем языке с правой стороны приборной панели. Наклейка должна располагаться по центру параллельно рельефной штамповке на приборной панели. Не допускайте отклонения более чем на1 мм. См. рисунок.
Примечание: Не нужно снимать наклейку на краю приборной панели (обращенную к внутренней стороне передней двери). Сверьтесь с информационными материалами, выпущенными национальной компанией продавца/дистрибьютора/импортера.
Завершение
Установка провода аккумулятора
Подсоедините отрицательный провод аккумуляторной батареи согласно:Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Заключительная проверка
Выполните осмотр. См.:Дополнительная система удерживания (SRS), осмотр.
Сделайте запись в Сервисно-гарантийной книжке.
После завершения отсоединения сделайте следующую запись на чистой странице в конце Сервисно-гарантийной книжки:"Надувная подушка безопасности (SRS) со стороны пассажира отсоединена по просьбе автовладельца."Или следуйте информационными материалами, выпущенными национальной компанией продавца/дистрибьютора/импортера."Дата XX-XX-XX (год-месяц-число).Пробег по одометру XXXXXX"Получите утверждающую подпись уполномоченного менеджера и заверьте ее печатью станции технического обслуживания.
Утверждение автовладельцем
Щелкните на "Раздел печати". Отпечатайте в 3-х экземплярах форму для утверждения автовладельцем, см.:Отсоединение надувной подушки безопасности на стороне пассажира (дополнительная система удерживания (SRS)), утверждение.Уполномоченный менеджер станции технического обслуживания должен расписаться в соответствующей части формы.
- Сохраните оригинал на станции технического обслуживания.
- Передайте копию владельцу автомобиля.
- Пошлите копию в национальную компанию продавца/дистрибьютора/импортера в соответствии с инструкциями в информационном пакете.
