Надувная подушка безопасности на стороне водителя (дополнительная система удерживания (SRS)), замена (2003, 2004)

Снятие провода аккумулятора и важная информация

Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Внимание: Чтобы получить информацию об обращении и хранении пиротехнических компонентов дополнительной системы удерживания (SRS), см. Обращение с несработавшими компонентами дополнительной системы удерживания (SRS).

Примечание: Замените наклейки оборудования для обеспечения безопасности. См.Наклейки оборудования для обеспечения безопасности (Северная Америка) или Наклейки оборудования для обеспечения безопасности (все остальные страны).

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом компоненте дополнительной системы удерживания (SRS). Существует вероятность срабатывания натяжного устройства ремня безопасности.

Внимание: Пиротехнические компоненты дополнительной системы удерживания (SRS) нельзя разбирать, ремонтировать или переставлять в другой автомобиль.

Снятие надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Ключ зажигания в положении II.Поверните рулевое колесо ¼ оборота, чтобы можно было получить доступ к двум отверстиям на задней стороне рулевого колеса.

Вставьте отвертку в отверстия на обратной стороне рулевого колеса. Отвертка должна находиться под углом к задней поверхности рулевого колеса.Приложите конец отвертки к верху пружинного зажима, как показано на иллюстрации.Прижмите отвертку вверх к верхнему краю отверстия (2) так, чтобы конец отвертки придавил фиксатор (1) вниз и разблокировал фиксатор.Поверните рулевое колесо на ½ оборота в противоположном направлении. Повторите процесс на другой стороне.Поверните рулевое колесо в нейтральное положение.Отведите надувную подушку безопасности наружу.

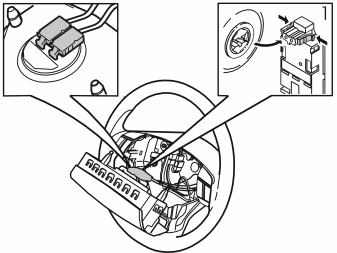

Отсоедините 2 разъема (2)(их может быть больше или меньше) для проводов зажигания дополнительной системы удерживания (SRS)для надувной подушки безопасности.Снимите надувную подушку безопасности.

Регулировка рулевого колеса

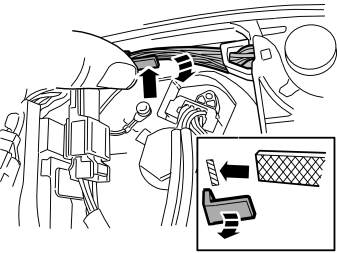

Отломите пластмассовый Г-образный кронштейн.

Примечание: Убедитесь в том, что отломанная часть не осталась в рулевом колесе.

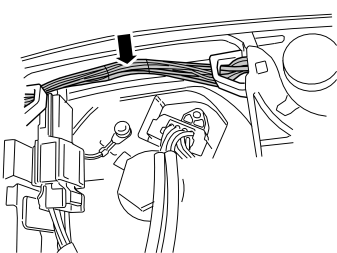

Осторожно отогните вниз жгут проводовЗачистите поверхность на месте слома на рулевом колесе с помощью напильника или аналогичного инструмента.

Снимите ленту вокруг жгута проводов.

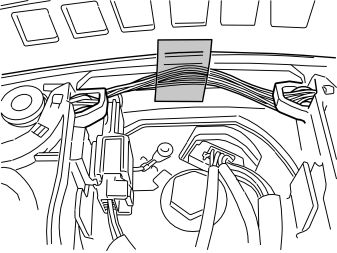

Придайте жгуту проводов как можно более плоское состояние.Установите изоляционную ленту P/N 9511097.

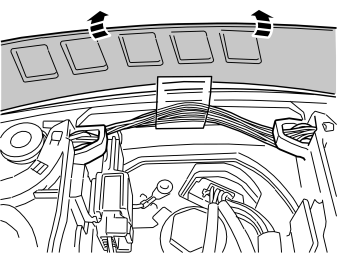

Слегка отогните наружную часть.

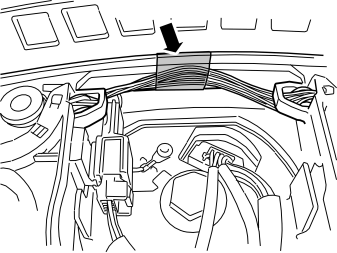

Загните один конец ленты между наружным и внутренним обводом.Выполните то же самое с другим концом ленты, так чтобы лента соединялась внахлестку наверху.

Установка надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Примечание: Для надувных подушек безопасности (деталь для замены), поставляемых без клавиатур, например для системы звукоспроизведения, системы дорожной информации (RTI) и системы круиз-контроля, следует заказать комплект для модернизации. См. VIDA Информация о запасных деталях.

Установите 2 разъема (их может быть больше или меньше).Вдавите надувную подушку безопасности на место.

Осторожно: Убедитесь, что проводка не зажимается во время установки.

Выполните осмотр, как описано в Дополнительная система удерживания (SRS), осмотр.
