Надувная подушка безопасности на стороне водителя (дополнительная система удерживания (SRS)), замена (2003, 2004)

Снятие провода аккумулятора и важная информация

Поставьте рулевое колесо в положение движения прямо вперед.Запишите код защиты от кражи магнитолы.Выключите зажигание. Выньте ключ.

Примечание: Ключ следует вынуть, чтобы обеспечить то, что зажигание не будет включено по ошибке.

Отсоедините отрицательный провод аккумулятора.

Внимание: Дополнительная система удерживания (SRS) остается включенной в течение некоторого времени после выключения электропитания. Поэтому подождите 3 минуты, прежде чем начинать работу.

Чтобы получить информацию об обращении и хранении пиротехнических компонентов дополнительной системы удерживания (SRS), см.Несработавшие компоненты дополнительной системы удерживания (SRS) , обезвреживание.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом компоненте дополнительной системы удерживания (SRS). Существует вероятность срабатывания натяжного устройства ремня безопасности.

Внимание: Пиротехнический компонент дополнительной системы удерживания (SRS) нельзя отвинчивать, ремонтировать или переставлять в другой автомобиль.

Описание метода

Этот метод состоит из:

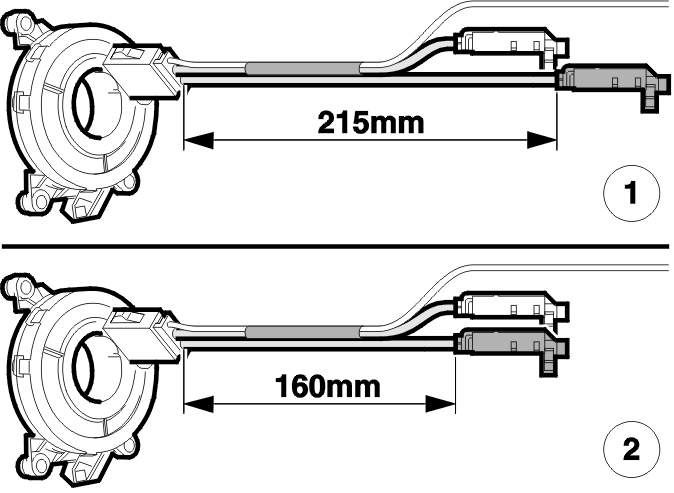

• Вариант (1):замена (номера шасси 920000 - 977442)
• Вариант (2):замена (номер шасси 977443 -).

Снятие надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

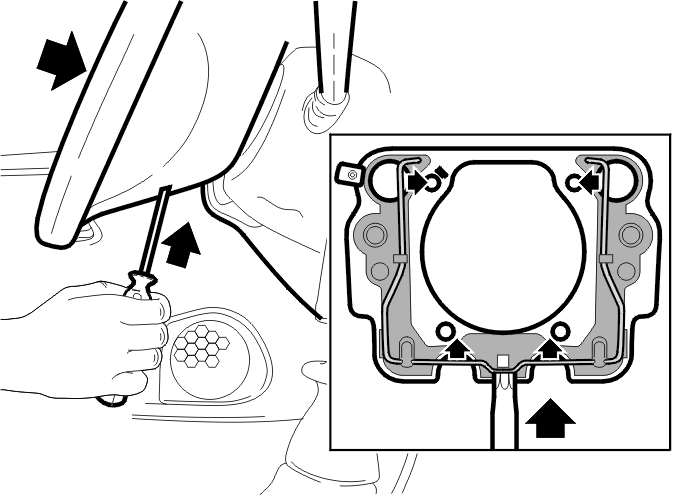

Снимите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) с рулевого колеса. Вставьте отвертку Torx под вертикальную перекладину.Другой рукой вдавите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) на место. Одновременно вдавите пружинный зажим должным образом на внутренней стороне. Используйте отвертку Torx так, чтобы надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) отсоединилась.Осторожно вытяните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)).

Подсказка: Используйте отвертку Torx диаметром 5 мм и длиной не менее 60 мм.

Снятие надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Примечание: Не используйте инструменты для отсоединения разъема.

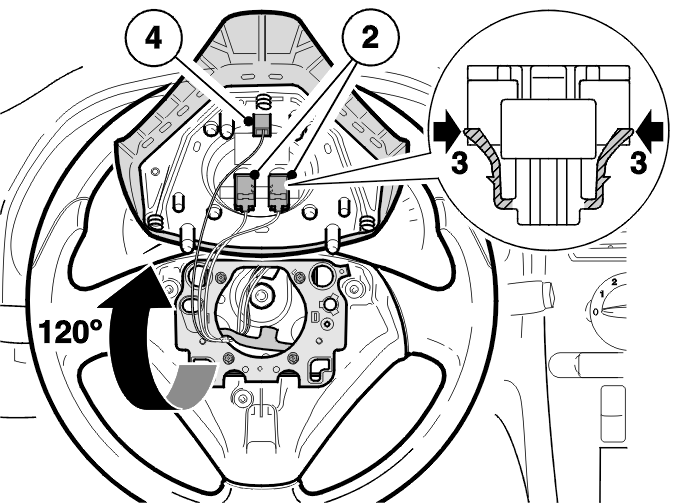

Поверните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) вверх.

Осторожно снимите:

• разъемы (2). Сначала вдавите стороны стопорного кольца (3)
• разъем звукового сигнала (4)
• надувную подушку безопасности водителя (дополнительная система удерживания (SRS)). Отложите в сторону.

Примечание: Надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) необходимо хранить в безопасном месте стороной разъема (обратной) вниз. Надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) нельзя накрывать или класть верхней стороной вниз.

Подсоединение надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Осторожно: Убедитесь, что проводка не зажимается и не повреждается во время установки.

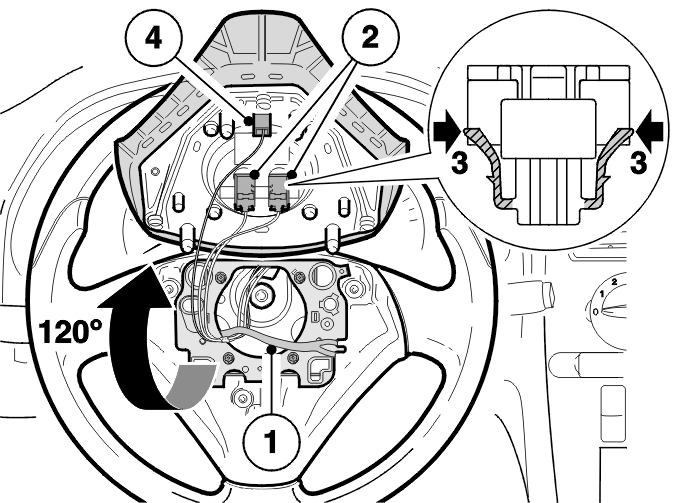

1.Расположите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)), как показано на иллюстрации.Убедитесь в том, что проводка не перекрутилась.

Подсоедините:

• 2 разъема (2) в надувной подушке безопасности водителя (дополнительная система удерживания (SRS)). Убедитесь, что они надежно закреплены
• разъем звукового сигнала (4).

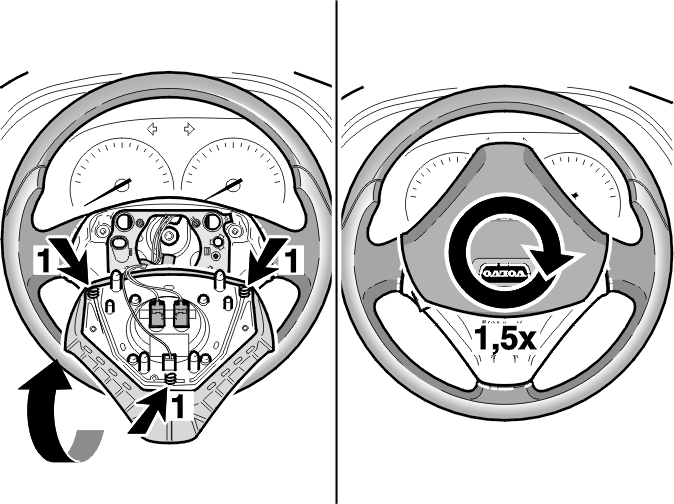

2.Убедитесь, что 3 возвратных пружины звукового сигнала (1) находятся на надувной подушке безопасности водителя (дополнительная система удерживания (SRS)).Поверните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) вверх на 120º, с тем чтобы разъемы были направлены к передней части рулевого колеса.3.Осторожно поверните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) приблизительно на 1½ по часовой стрелке.

Установка надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Осторожно: Убедитесь, что проводка не зажимается, не перекручивается и не повреждается во время установки.

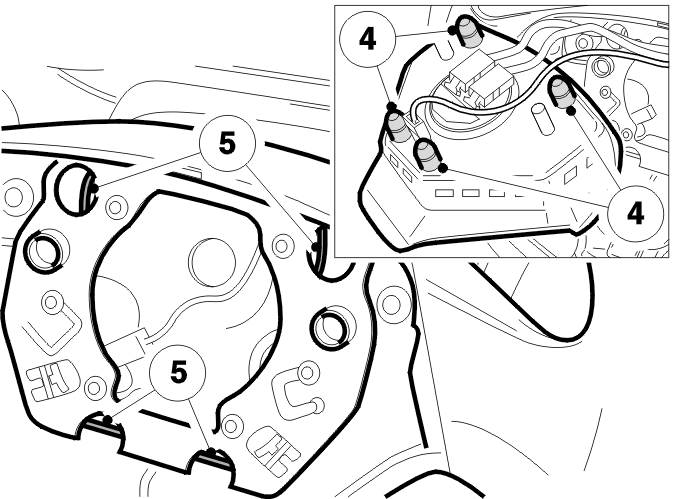

Установите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) обратно в рулевое колесо. Установите стопорные штифты (4) на надувной подушке безопасности водителя (дополнительная система удерживания (SRS)) напротив соответствующих отверстий в крепежной пластине рулевого колеса.Нажмите на центр стопорных штифтов, с тем чтобы фиксирующие пружины (5) в отверстиях вошли в зацепление со шпильками. Убедитесь, что проводка не зажата.

Убедитесь, что:

• рулевое колесо поворачивается легко
• замок рулевого колеса функционирует правильно
• надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) закреплена.

Завершение

Примечание: Убедитесь, что в автомобиле никого нет, когда подсоединяется аккумулятор.

Поверните ключ зажигания в положение II.Подсоедините отрицательный провод аккумулятора.Укажите код защиты от кражи магнитолы.Установите время на часах.Убедитесь, что звуковой сигнал работает.Убедитесь, что лампа предупреждения дополнительной системы удерживания (SRS) гаснет приблизительно через 10 секунд.

Снятие надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Снимите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) с рулевого колеса. Вставьте отвертку Torx под вертикальную перекладину.Другой рукой вдавите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) на место. Одновременно вдавите пружинный зажим должным образом на внутренней стороне. Используйте отвертку Torx так, чтобы надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) отсоединилась.Осторожно вытяните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)).

Подсказка: Используйте отвертку Torx диаметром 5 мм и длиной не менее 60 мм.

Снятие надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Примечание: Не используйте инструменты для отсоединения разъема.

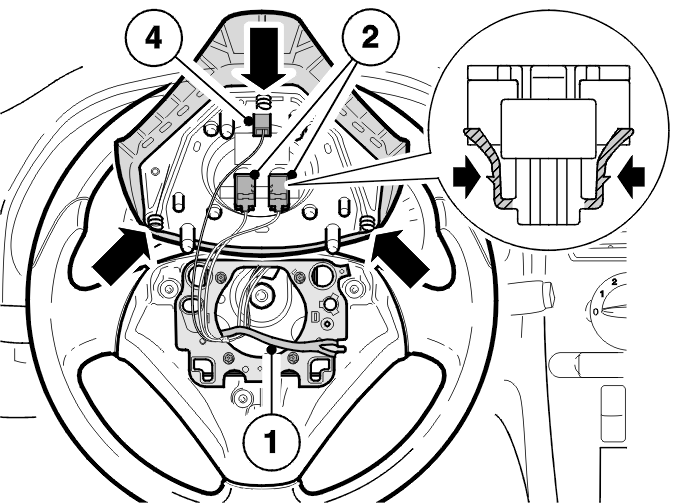

Поверните надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) вверх.Отсоедините резиновые ограничители (1) от крепежной пластины.

Осторожно снимите:

• разъемы (2). Вдавите защелки (3) по бокам
• разъем звукового сигнала (4)
• надувную подушку безопасности водителя (дополнительная система удерживания (SRS)). Отложите в сторону.

Примечание: Надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) необходимо хранить в безопасном месте стороной разъема (обратной) вниз. Надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) нельзя накрывать или класть верхней стороной вниз.

Подсоединение надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Примечание: Убедитесь, что проводка не зажимается и не повреждается во время установки.

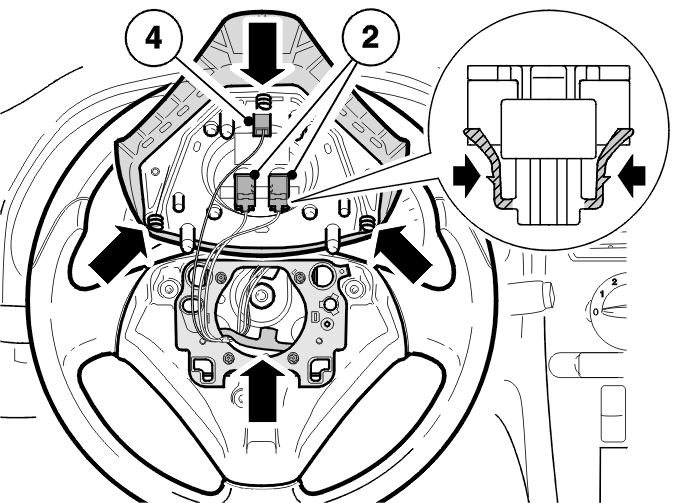

Расположите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)), как показано на иллюстрации.

Подсоедините:

• 2 разъема (2) в надувной подушке безопасности водителя (дополнительная система удерживания (SRS)). Убедитесь, что они надежно закреплены
• разъем звукового сигнала (4).

Убедитесь, что 3 возвратных пружины звукового сигнала находятся на надувной подушке безопасности водителя (дополнительная система удерживания (SRS)).Зацепите резиновые ограничители (1) за кабель на крепежной пластине.

Примечание: Убедитесь, что резиновые ограничители закрепляют кабель.

Установка надувной подушки безопасности водителя (дополнительная система удерживания (SRS))

Примечание: Убедитесь, что проводка не зажимается, не перекручивается и не повреждается во время установки.

Установите надувную подушку безопасности водителя (дополнительная система удерживания (SRS)) обратно в рулевое колесо. Установите стопорные штифты (4) на надувной подушке безопасности водителя (дополнительная система удерживания (SRS)) напротив соответствующих отверстий в крепежной пластине рулевого колеса.Нажмите на центр стопорных штифтов, с тем чтобы фиксирующие пружины (5) в отверстиях вошли в зацепление со шпильками. Убедитесь, что проводка не зажата.

Убедитесь, что:

• рулевое колесо поворачивается легко
• замок рулевого колеса функционирует правильно
• надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) закреплена.

Завершение

Примечание: Убедитесь, что в автомобиле никого нет, когда подсоединяется аккумулятор.

Поверните ключ зажигания в положение II.Подсоедините отрицательный провод аккумулятора.Укажите код защиты от кражи магнитолы.Установите время на часах.Убедитесь, что звуковой сигнал работает.Убедитесь, что лампа предупреждения дополнительной системы удерживания (SRS) гаснет приблизительно через 10 секунд.
