Набор для кузова

Детали окрашиваются в соответствующий цвет перед установкой

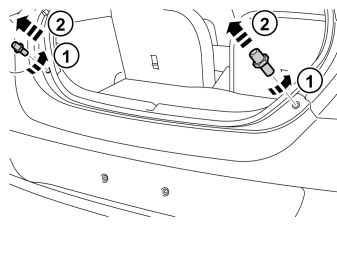

Иллюстрация A

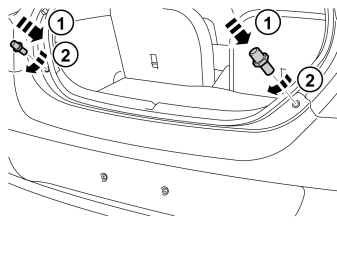

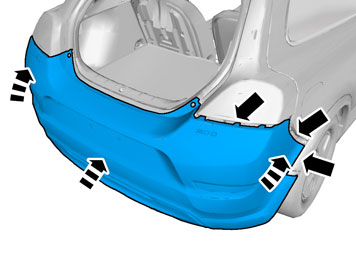

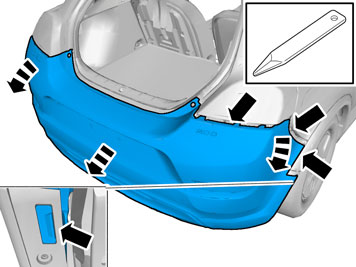

• Снимите кожух бампера с кузова, осторожно отогнув торцы с помощью гладилки. Отсоедините кожух под задней лампой и с заднего края крыла с каждой стороны. Он установлен с четырьмя зажимами у задней лампы и четырьмя в заднем крае заднего крыла. Потяните кожух бампера прямо назад.

Иллюстрация B

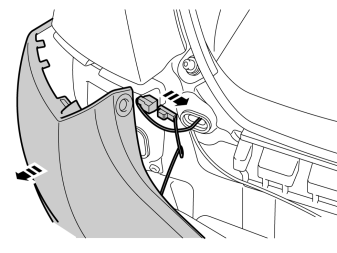

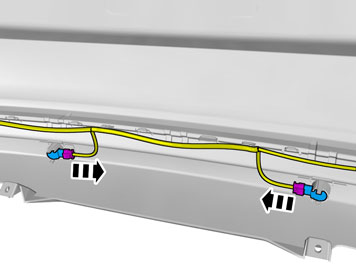

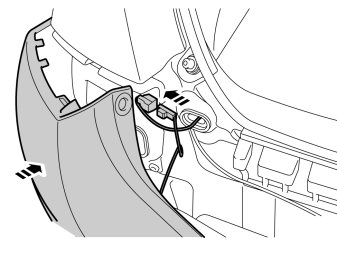

• Отсоедините контактный разъем для освещения номерного знака слева. Если автомобиль имеет систему помощи при парковке сзади, то освободите контактный разъем справа.

Панель краев крыла

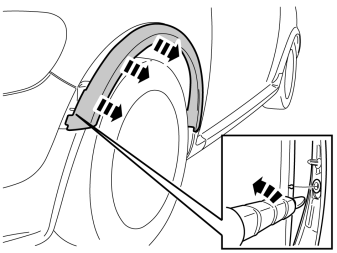

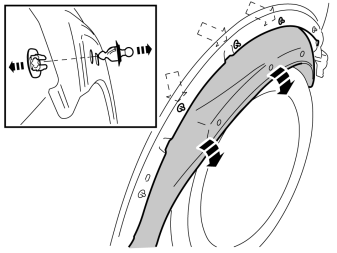

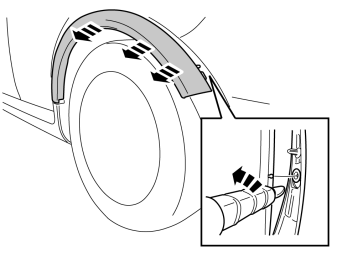

• Осторожно отогните панель заднего крыла, начиная в заднем крае и затем вперед. Отогните полностью гладилкой сбоку от зажимов. Панель установлена со стопорным крюком в заднем крае и пятью зажимами по периметру. Панель не должна использоваться снова.

Примечание: Не повредите окрашенные поверхности.

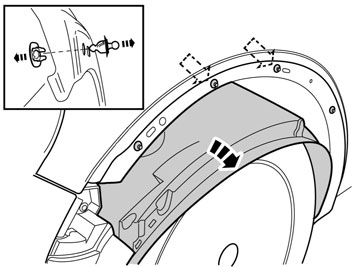

• Освободите подкрыльник с тремя зажимами от зажимов панели, сначала вдавив его, чтобы три зажима отсоединились, и затем отогнув его вниз.
• Снимите три зажима в верхнем крае подкрыльника и все зажимы в крае крыла. Новые зажимы есть в комплекте.
• Очистите край крыла.

• Осторожно отогните панель переднего крыла, начиная в переднем крае и затем назад. Отогните полностью гладилкой сбоку от зажимов. Панель установлена со стопорным крюком в переднем крае и семью зажимами по периметру. Панель не должна использоваться снова.

Примечание: Не повредите окрашенные поверхности.

• Освободите подкрыльник с двумя зажимами от зажимов панели, сначала вдавив его, чтобы два зажима отсоединились, и затем отогнув его вниз.
• Снимите два зажима в верхнем крае подкрыльника и все зажимы в крае крыла. Новые зажимы есть в комплекте.
• Очистите край крыла.
• Повторите пункты 6-11 для другой стороны.

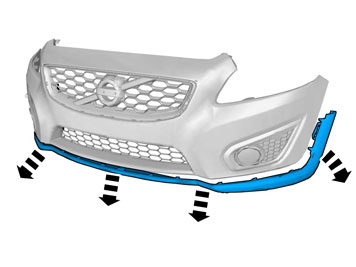

Кожух переднего бампера

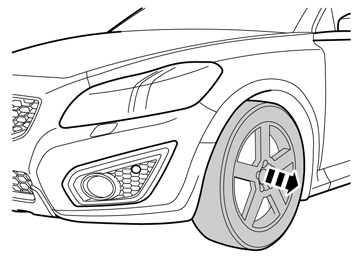

• Снимите левое переднее колесо.

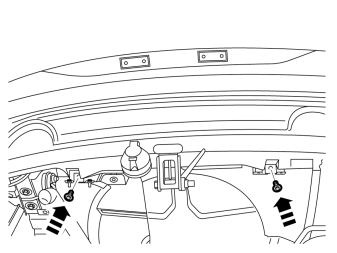

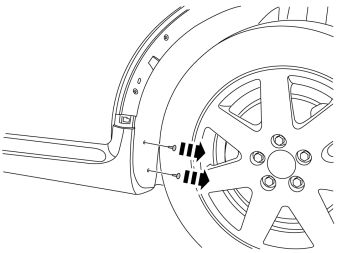

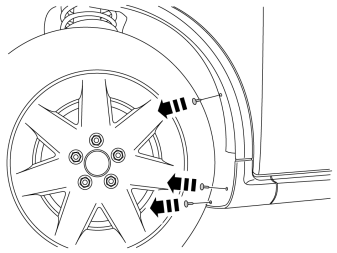

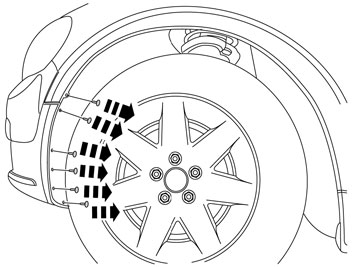

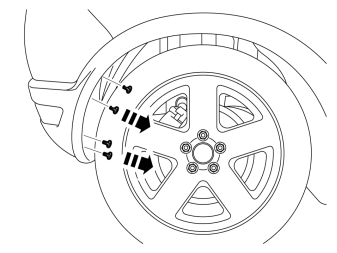

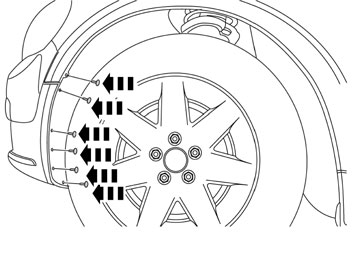

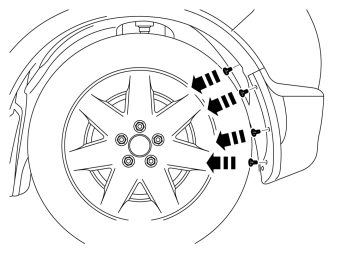

• Снимите пять винтов, крепящих кожух бампера в подкрыльнике с левой и правой стороны.

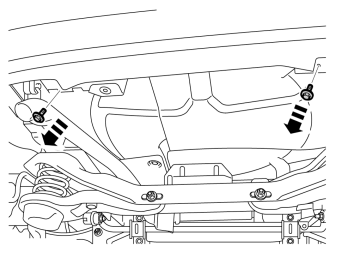

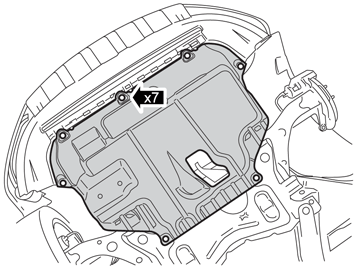

• Снимите семь винтов и защитную пластину двигателя.

• Снимите гайку, крепящую левый подкрыльник у передней балки.
• Отогните вверх передний край левого подкрыльника над тормозным суппортом.

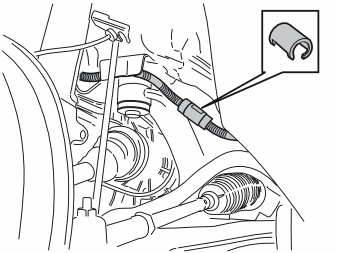

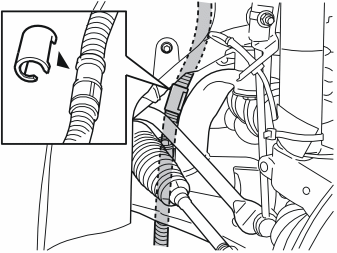

• Снимите стопорную втулку над стыком для провода нагревателя двигателя с левой стороны у штанги на подрамнике.
• Разъедините контактные разъемы.

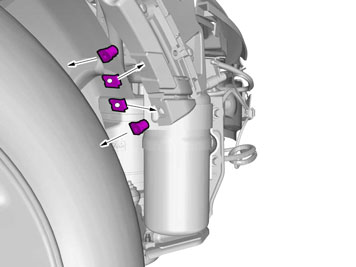

• Освободите провод с двойного зажима (1) у тормозной трубки и с зажимов вдоль внутренней стороны боковой балки.

• Освободите провод заземления с переднего края внешней стороны боковой балки.

• Отрежьте ленточный зажим (1), удерживающий провод у левой консоли радиатора.

Пункты 19 - 29 касаются автомобилей с 5-цил. двигателем, где установлен электрический нагреватель двигателя

• Снимите левое и правое переднее колесо.

• Снимите семь винтов и защитную пластину двигателя.

• Снимите гайку, крепящую левый подкрыльник у передней балки.
• Отогните вверх передний край левого подкрыльника над тормозным суппортом.

• Снимите стопорную втулку над стыком для провода нагревателя двигателя с правой стороны у штанги на подрамнике.
• Разъедините контактные разъемы.

Относится к автомобилям для США

• Для автомобилей в США нет стыка на проводе. Вместо этого он отсоединяется у нагревателя двигателя.

• Освободите провод с двойного зажима на тормозной трубке с правой стороны в моторном отсеке.

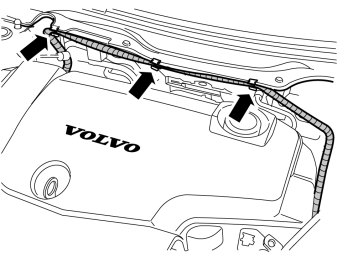

• Снимите ленточный зажим, крепящий провод у жгута проводки в самом верху в моторном отсеке.

• Освободите провод с зажимов вдоль листового края в задней части моторного отсека.

• Освободите провод с двойного зажима у тормозной трубки в верхнем крае стенки торпеды на левой стороне.

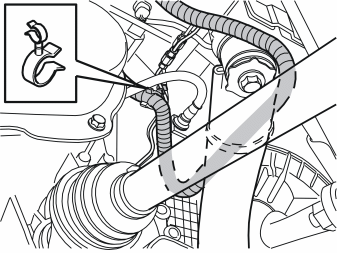

• Освободите провод с двойного зажима (1) у тормозной трубки и с зажимов вдоль внутренней стороны боковой балки.

Не относится к автомобилям для США.

• Освободите провод заземления с переднего края внешней стороны боковой балки.

• Отрежьте ленточный зажим (1), удерживающий провод у левой консоли радиатора.

Иллюстрация A

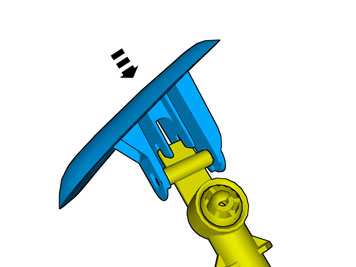

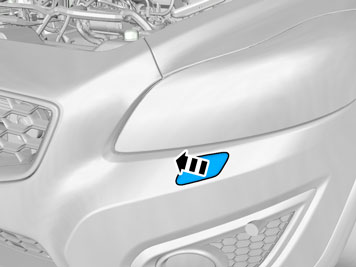

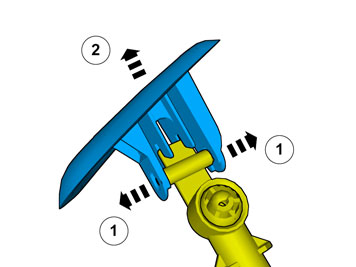

• Снимите защитную крышку для насадок высоконапорного омывания фар справа и слева. Осторожно возьмитесь за защитную крышку и вытащите ее настолько, чтобы получить доступ к стопорным крюкам.
• Осторожно отожмите стопорные крюки (Внимание! Они хрупкие) в сторону и снимите защитную крышку. Будьте аккуратны с окрашенными поверхностями и насадками высоконапорного омывания.

Иллюстрация B

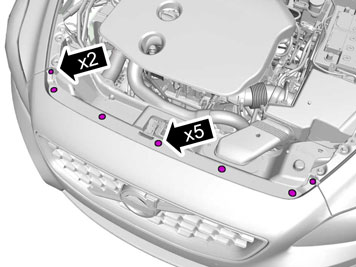

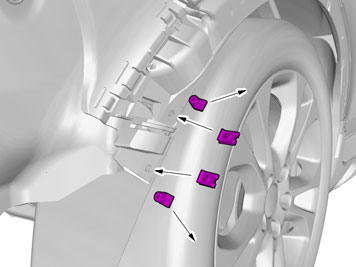

• Снимите винты и зажимы.

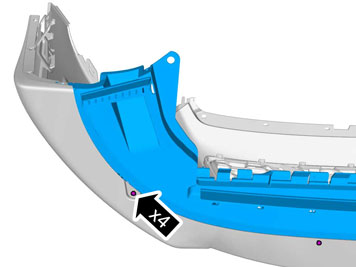

• Снимите пружинные гайки, удерживающие воздухоуправление в нижней части кожуха бампера на обеих сторонах.

Иллюстрация A

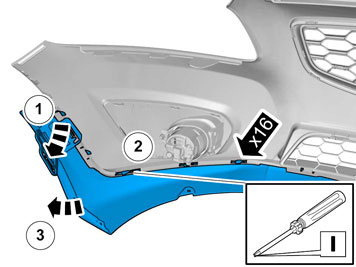

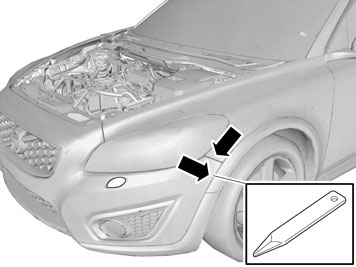

• Осторожно отогните угол кожуха бампера с помощью гладилки, чтобы освободились три стопорных крюка с внутренней стороны.

Иллюстрация B

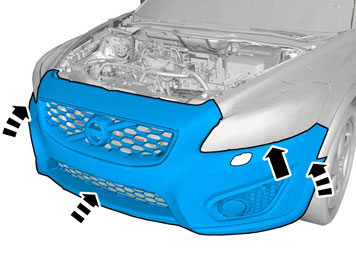

• Снимите кожух бампера с воздухоуправлением, взявшись за торцы и потянув его вперед, чтобы отцепился оставшийся крепежный крюк под лампами.

Примечание: Эту операцию следует выполнять вдвоем.

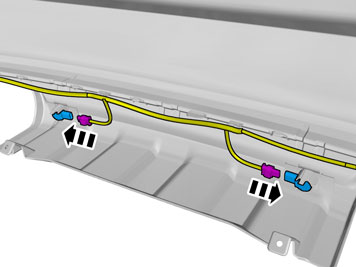

- Освободите контактные разъемы противотуманного света или системы помощи при парковке, если они есть.

Панель опорного швеллера

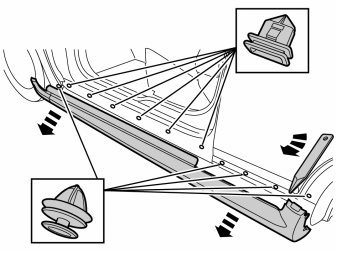

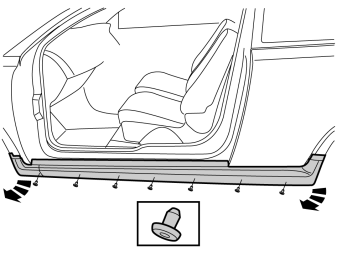

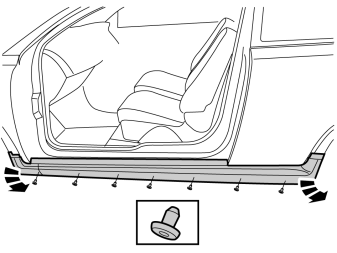

• Выбейте центральный штифт в зажимах на нижней стороне панели опорного швеллера. На двух передних зажимах может потребоваться высверлить центральные штифты, чтобы зажимы можно было снять.
• Отверните панель с нижней стороны опорного швеллера, чтобы зажимы освободились.

• Снимите панель опорного швеллера, осторожно отогнув ее напротив зажимов вдоль всей ее длины.

Примечание: Не повредите окрашенные поверхности.
- Снимите резиновую планку с панели. Панель откладывается в сторону, но резиновую планку необходимо использовать снова.
- Повторите пункты 33-35 для другой стороны.

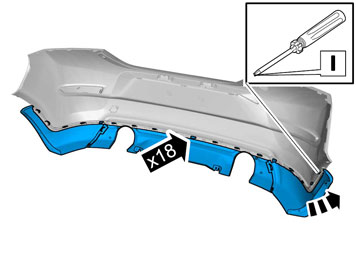

Спойлер заднего бампера

Примечание: Будьте аккуратны при работе с кожухом бампера.

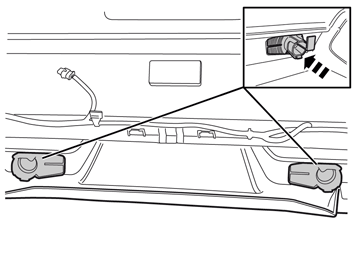

• Освободите контактные разъемы для двух средних датчиков.

• Отогните два крючка на каждом держателе датчика и осторожно вытащите датчики. Они будут использоваться снова.

Относится ко всем моделям

• Осторожно отогните спойлер кожуха и отложите в сторону.

Иллюстрации A и B

Подготовка спойлера заднего бампераРис. А - относится к съемному буксирному крюкуРис. В - относится к фиксированному буксирному крюку

Касается автомобилей с буксирным крюком

• Возьмите новую нижнюю часть из комплекта.
• Наклейте пленку снаружи крышки бампера напротив меток на внутренней стороне. Сделайте это для защиты лакокрасочного покрытия от пилы при вырезании выреза для сцепного устройства.

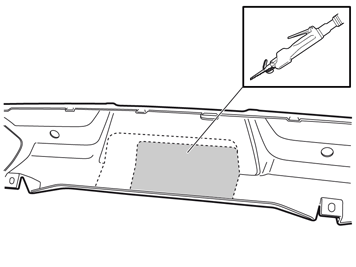

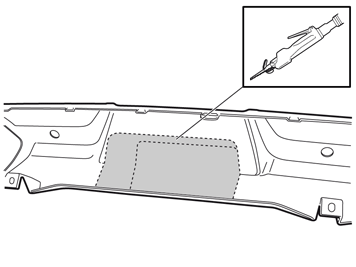

• Вырежьте пилой в соответствии с маркировкой. Затененная поверхность должна быть удалена.

Примечание: Не повредите поверхность крышки бампера с лакокрасочным покрытием. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

• Удалите пленку.
• Сгладьте опиленные кромки мелкозубчатым напильником.

Относится ко всем моделям

• Возьмите новые пружинные гайки из комплекта и установите на обеих сторонах спойлера.

Касается автомобилей с системой помощи при парковке

• Очистите с помощью изопропанола.
• Дайте просохнуть.

• Нанесите тонкий и ровный слой активатора на очищенные поверхности. Используйте:8637076 Активатор.
• Дайте просохнуть в течение минимум 10 минут и максимум 30 минут перед лакировкой

• Нанесите лак на датчики под цвет автомобиля. Нанесите только один слой лака.

Осторожно: Защитите соединения так, чтобы краска не попала на контактные поверхности. Слишком много слоев лака могут привести к тому, что функционирование прекратится полностью или частично.

• Когда лак высохнет после лакировки, установите уплотнительные кольца на место.

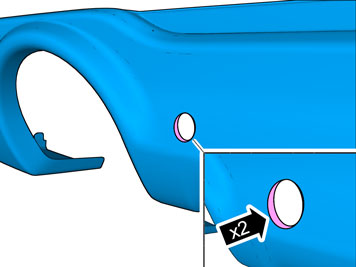

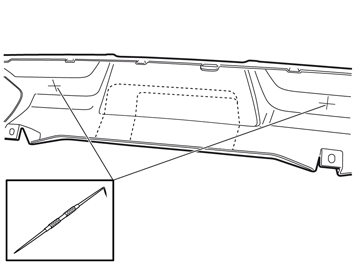

• Найдите 2 отметки на внутренней стороне новой нижней части.
• Отметьте в центре с помощью иглы для рисок.

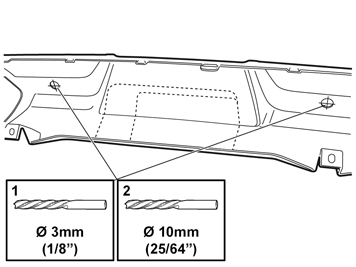

• Просверлите отверстие в центре меток сверлом Ø 3 мм (7/64")
• Высверлите отверстия, используя сверло Ø 10 мм (25/64")

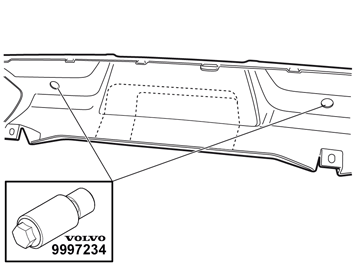

• Расширьте отверстия в нижней части с помощью инструмента для вырезания отверстий. Используйте: специальный инструмент 9997234.
• Поместите опорную втулку инструмента для проделывания отверстий внутрь, а режущую часть - снаружи нижней части.

Установка нового спойлера

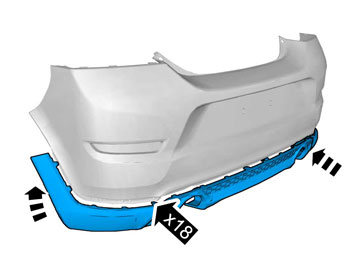

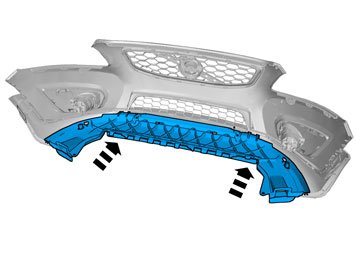

• Закрепите новый спойлер.

Касается автомобилей с системой помощи при парковке

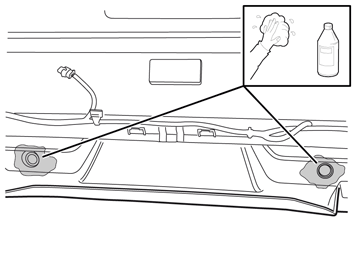

• Промойте поверхности, где должны находиться держатели, с помощью изопропанола и высушите их.

• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение примерно 10 минут.

• Возьмите 2 держателя из комплекта.
• Очистите поверхности с помощью чистящей салфетки, арт. №: 9192678.
• Дайте просохнуть.
• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение минимум 10 минут.

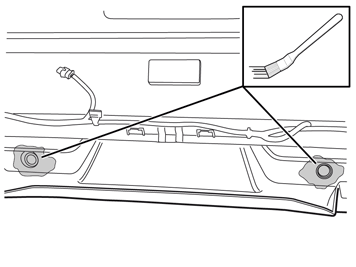

• Осторожно обработайте кисточкой края отверстий соответствующим цветом.

• Снимите защитную пленку с одной стороны клейкой двусторонней ленты.

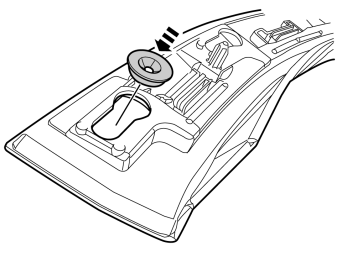

• Прижмите защиту от истирания.

Иллюстрации A и B

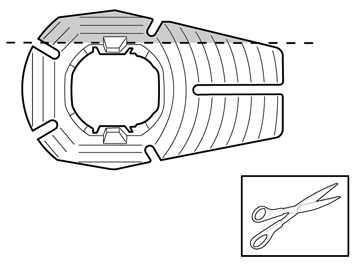

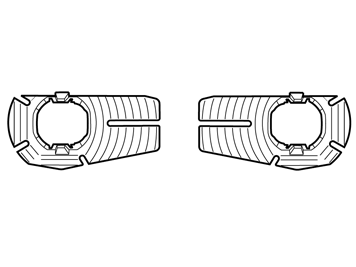

• Отрежьте держатели с лентой с одной длинной стороны, чтобы было так, как показано на иллюстрации В.

• Установите центровочный инструмент в держатель.

• Снимите оставшуюся защитную пленку.

• Прижмите держатели с помощью центровочного инструмента на кожухе бампера.

Примечание: Держатели должны быть обращены при монтаже так, чтобы отрезанная сторона была вверху. Держатели должны монтироваться горизонтально и на одной линии с кожухом бампера.

Иллюстрации A и B

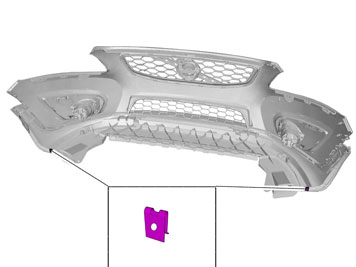

• Замените пластиковые гайки на пружинные гайки из металла в комплекте на обеих сторонах спереди и сзади.

Установка кожуха заднего бампера

Иллюстрации A и B

• Подсоедините контактный разъем к освещению номерного знака, а если автомобиль оснащен системой помощи при парковке, то контактный разъем к ней.

• Используйте новые винты из комплекта.

Демонтаж спойлера заднего бампера

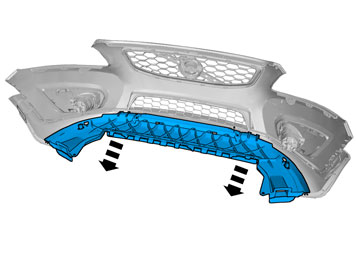

• Снимите воздухоуправление.

Иллюстрации A и B

• Снимите спойлер и отложите в сторону.

• Промойте маркированные поверхности на обеих сторонах нового спойлера изопропанолом и тщательно просушите.

Иллюстрации A и B

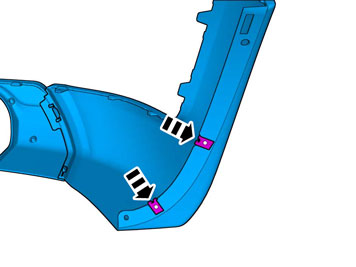

• Снимите защитную пленку на защитах от истирания.

• Прижмите защиты от истирания.
• Повторите вышеуказанное для другой стороны.

• Возьмите новые пружинные гайки из комплекта и установите на обеих сторонах спойлера.

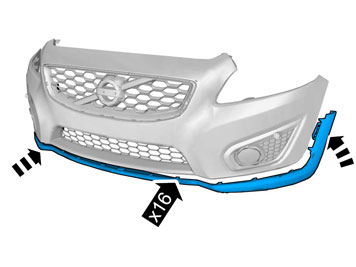

Установка нового спойлера

• Используйте новые винты из комплекта

Установка кожуха бампера

• Установите на место кожух бампера.
• Присоедините провод к возможному нагревателю двигателя. Протяните его и зафиксируйте так же, как он монтировался ранее. Отрезанные ленточные зажимы заменяются новыми.

Примечание: Провод нельзя защемлять непосредственно у трубок системы кондиционирования, топливных трубок, тормозных трубок или шлангов и трубок сервоуправления. Убедитесь в том, что провод не трется об острые края или подвижные детали в моторном отсеке.

• Установите на место передние колеса и затяните колесные гайки с моментом:Шаг 1: Колесо к ступице, 20 НмШаг 2: Колесо к ступице, 110 Нм

• Выньте напорную насадку из кожуха бампера и установите защитные крышки на обеих сторонах.

Установка новой панели опорного швеллера

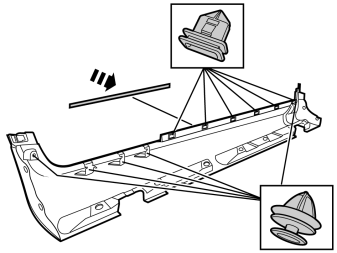

• Соберите новые панели опорного швеллера.

• Замените все зажимы.
• Установите резиновую планку от старой панели на новую.

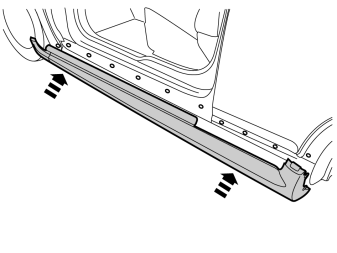

• Надавив, закрепите новую панель в опорном швеллере. Проследите, чтобы все зажимы закрепились.

• Возьмите новые зажимы из комплекта и закрепите панель в нижней части.
• Повторите пункты 80-82 для другой стороны.

Установка новой панели краев крыла

• Возьмите новую панель и новые зажимы для края крыла из комплекта.
• Установите новые зажимы в панель.

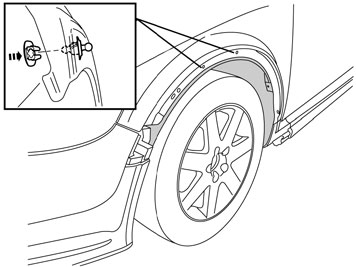

• Возьмите новые зажимы из комплекта и закрепите их вокруг края крыла.

• Установите подкрыльник на место.

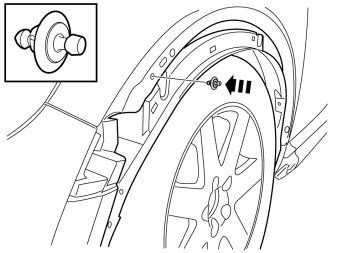

• Возьмите новые зажимы из комплекта и вдавите в подкрыльник.
• Прижмите подкрыльник с зажимами в зажимы края крыла.Убедитесь в том, что зажимы хорошо закрепились.

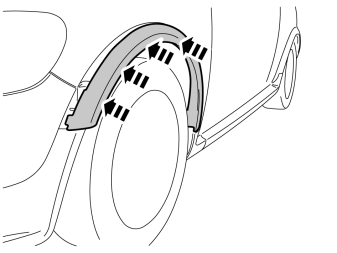

• Надавив, закрепите новую панель в крае крыла. Проследите, чтобы все зажимы закрепились.

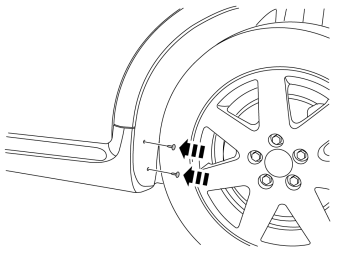

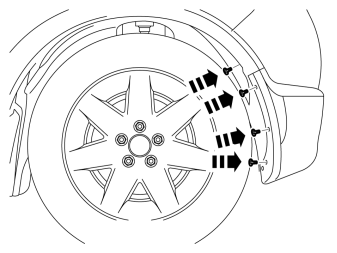

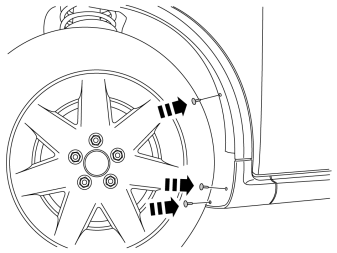

• Используйте новые винты из комплекта

• Повторите пункты 83-90 для всех краев крыла.

• Загрузите программное обеспечение для функции системы помощи при парковке согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
