Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC60 | — | 2009–2015A |
Примечание: Данная инструкция по установке показывает установку на автомобиле с левосторонним управлением.
При установке на автомобиле с правосторонним управлением моменты выполняются на противоположной стороне и/или зеркально симметрично.
Там, где работы отличаются, имеется и правостороннее исполнение с текстом и изображением.
Осторожно: Подождите не менее трех минут перед тем, как разъединять контактный разъем или снимать другое электрооборудование.
- Отогните в сторону напольный коврик.

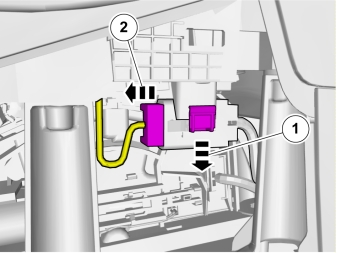

- Освободите зажим.

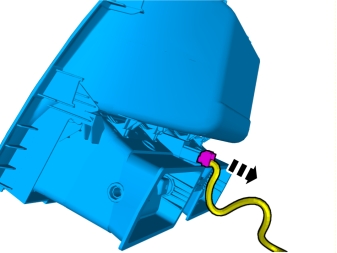

- Отсоедините контактный разъем.
- Отцепите зажим.
- Отсоедините контактный разъем.
Касается автомобиля с системой Four-C
Относится ко всем моделям
A

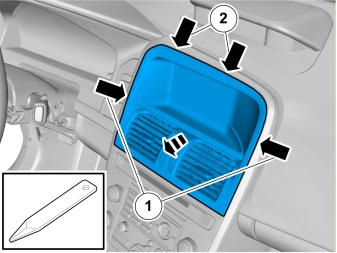

- Отсоединение панели КД.
В

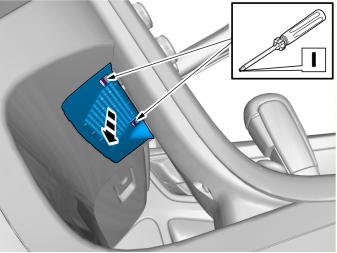

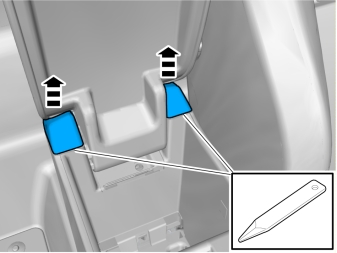

- Освободите крючки с помощью отвертки.
Примечание: Поочередно по одной стороне.
C

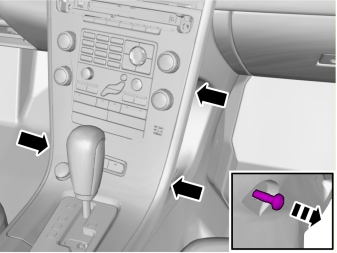

- Выдавите панель.

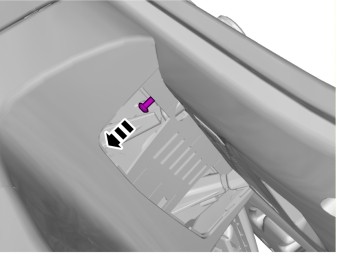

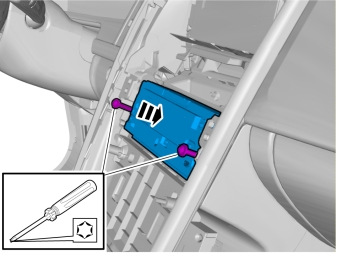

Примечание: Винт может быть труднодоступен.
Касается автомобиля с автоматической коробкой передач
Касается автомобиля с автоматической коробкой передач
- Отсоедините механизм блокировки передач.
- Переведите рычаг переключения передач в положение "D".
Относится ко всем моделям

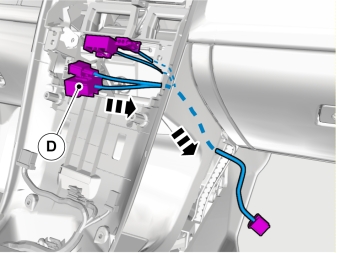

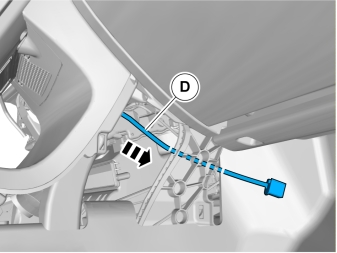

- Протяните жгут проводов (D) с места медиапроигрывателя и вниз к правой стороне средней консоли.

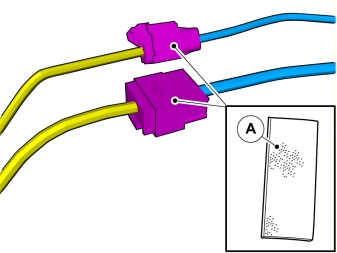

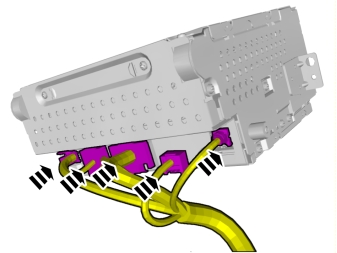

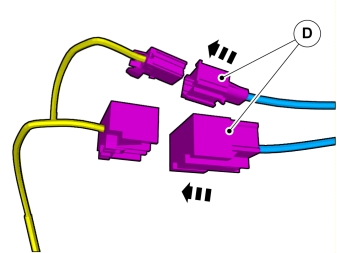

- Подсоедините жгут проводов (D) к контактным разъемам, отсоединенным от медиапроигрывателя.

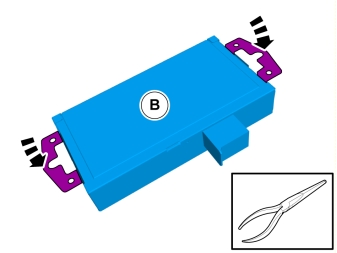

- Вогните крепления на блоке управления.
- Снимите защитную ленту.
- Отогните в сторону напольный коврик.

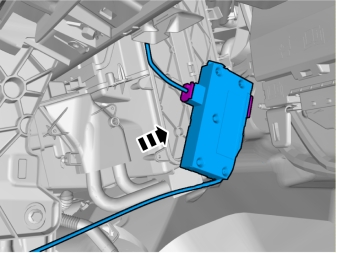

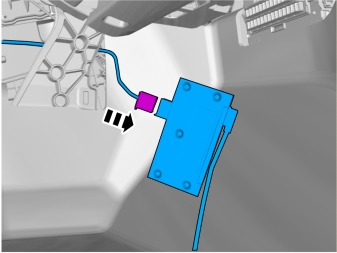

- Разместите адаптер высоко у стенки торпеды и правой стороны средней консоли.
- Отогните обратно напольный коврик.
Осторожно: Будьте аккуратны с волоконной проводкой.
Касается автомобиля с разъемом для наушников
Касается автомобиля с разъемом для наушников
Относится ко всем моделям

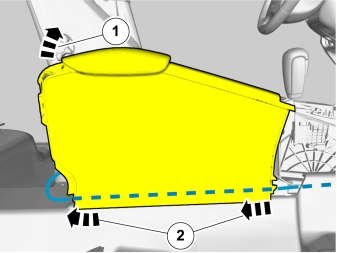

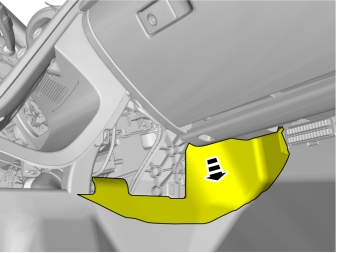

- Снимите панель, потянув ее назад и наклонно вверх.

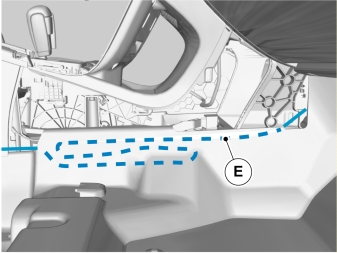

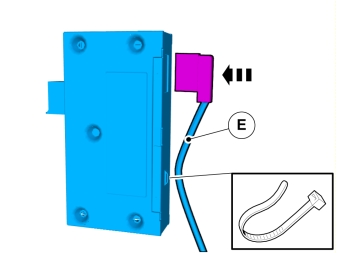

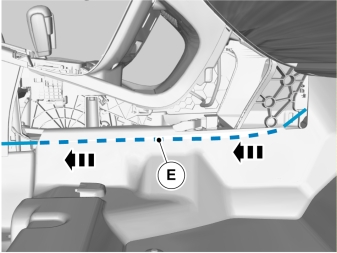

- Протяните жгут проводов (Е) назад под напольным ковриком и внутри туннельной консоли.
- Приподнимите туннельную консоль в заднем крае.

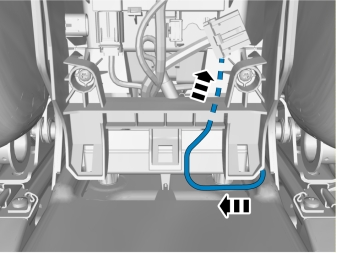

- Протяните жгут проводов (В) назад и внутрь туннельной консоли.
- Приподнимите туннельную консоль в заднем крае и протяните провод в отсек для хранения.

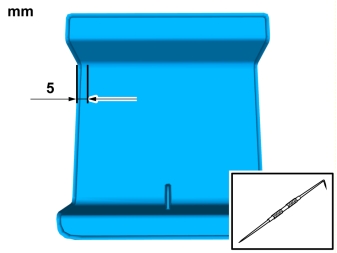

- Касается USB (E1) или iPod (E2)

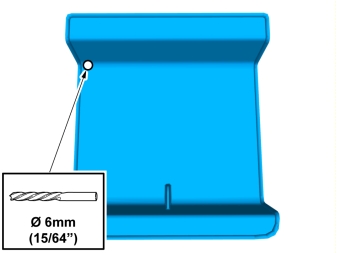

- Касается USB (E1).

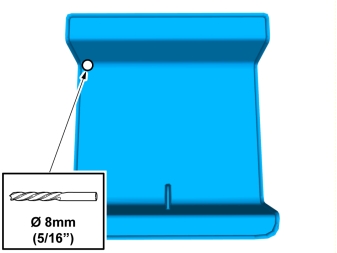

- Касается iPod (E2).
- Касается USB (E1) или iPod (E2).

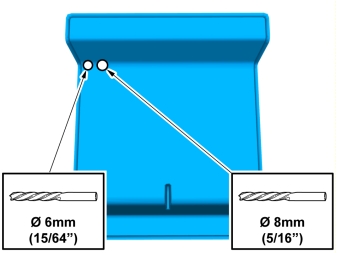

- Касается iPod и USB (E3).

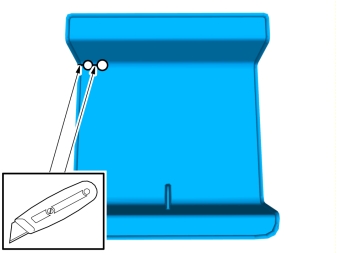

- Касается iPod и USB (E3)
- Касается iPod и USB (E3).

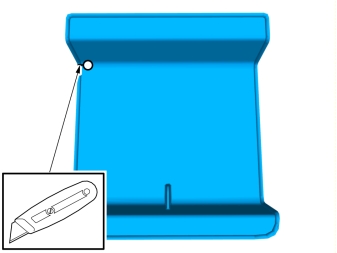

- Установите резиновый коврик на провод и поставьте на место коврик.

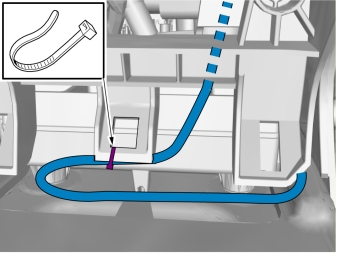

Осторожно: Разместите ленточный зажим там, где показано на рисунке.

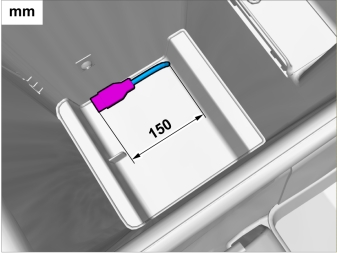

- Разместите возможную избыточную длину с внутренней стороны резинового коврика.
- Установите на место снятые детали в обратном порядке.
- Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
