Мультимедийный монитор с DVD

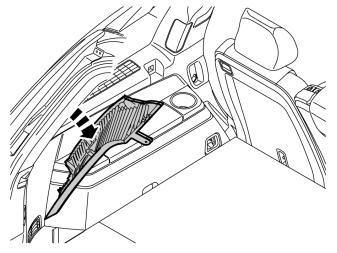

• Сложите люк пола (1).

• Снимите крышку пола справа и слева.

• Снимите панель справа и слева.

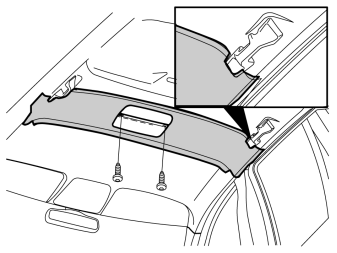

• Снимите защитные крышки и винты на задней потолочной панели.
• Осторожно подденьте панель за задний край с помощью гладилки.
• Вытащите задний край панели вниз до тех пор, пока не освободятся четыре зажима в верхней части.
• Потяните панель назад, чтобы ее освободить.
• Освободите контактную колодку освещения.

• Осторожно потяните левую панель D-стойки за верхний край. Продолжайте тянуть вниз, пока три зажима не отпустят.
• Освободите контактные колодки возможных динамиков.
• Снимите панель, слегка потянув ее вверх и отцепив от боковой панели.

Вырезание потолка

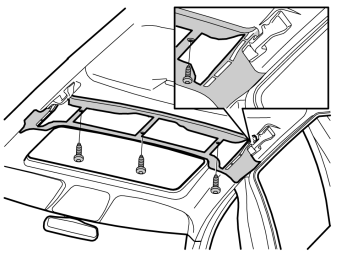

• Возьмите три винта 4.8x19 мм из набора.Поставьте шаблон для отверстий на место, направьте его вверх по ручкам для входа и прикрепите к крыше винтами.

Примечание: Убедитесь в том, что потолок люка в крыше прикрыт.

• Прорежьте потолок по пунктирным линиям в четырех больших отверстиях в шаблоне.

Примечание: При вырезании внешних краев шаблона (1) острие лезвия ножа должно указывать внутрь, к центру автомобиля.

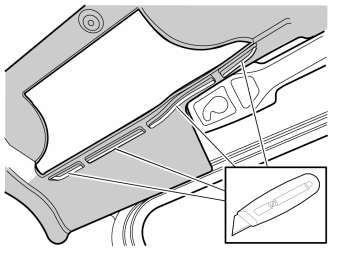

• Отметьте потолок ножом в четырех узких пазах вдоль каждой стороны шаблона.

Осторожно: Переместите жгуты проводки и шланги, имеющиеся в этих зонах, прежде чем потолок будет прорезан.

Снимите шаблон и прорежьте потолок на кусках между четырьмя большими отверстиями, чтобы можно было снять большой кусок потолка.

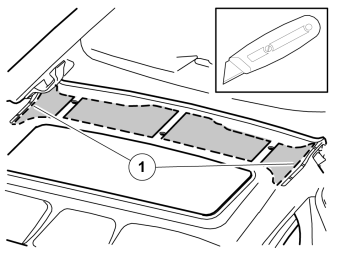

• Снимите провода (1), которые приклеены к внутренней стороне потолка, на левой и правой стороне автомобиля. Используйте гладилку, чтобы отжать провода от проклеивания.
• Отожмите провода к боковым сторонам автомобиля.

Иллюстрация A

Осторожно: Соблюдайте большую осторожность, когда отрезаете боковые куски потолка. Существует большой риск отрезать жгуты проводки и шланг омывания заднего стекла.

Иллюстрация B

• Положите подходящий кусок пластмассы в качестве защиты проводов, когда будете вырезать у боковых сторон автомобиля.Отожмите провода (1), находящиеся на пути, в сторону. Защитите их с помощью куска пластмассы и осторожно отрежьте последний боковой кусок, который ранее был отмечен ручкой.

Осторожно: Все время проверяйте, чтобы жгуты проводки и шланг омывания заднего стекла не повредились.

Установка консолей потолочной балки

Примечание: Следите за тем, чтобы не сдвигать распорные элементы, находящиеся между балкой люка в крыше и крышей, потому что может быть трудно снова поставить их на место.

• Снимите задний винт (1) в правой крепежной направляющей люка в крыше. Используйте клещи, чтобы вытянуть его вниз из отверстия. Он удерживается пластмассовой шайбой, и поэтому требуется довольно большое усилие.

Примечание: Будьте осторожны, чтобы пластмассовая шайба и ее распорная трубка не выпали из своего положения.
- Возьмите консоль, винт M6x40 мм и шайбу из набора (изображение набора А). Установите консоль свободно, с винтом по овальному отверстию, и сдвиньте ее назад.

• Снимите передний винт (1) в той же направляющей. Используйте клещи, чтобы вынуть его вниз из отверстия. Он удерживается пластмассовой шайбой, и поэтому требуется довольно большое усилие.

Примечание: Будьте осторожны, чтобы пластмассовая шайба и ее распорная трубка не выпали из своего положения.

Сдвиньте консоль вперед и закрепите с помощью винта M6x30 мм и шайбы из набора.
- Затяните оба винта, момент затяжки 10 Нм.

• Установите консоль потолочной балки соответствующим образом слева.

Установка потолочной балки

• Возьмите из набора потолочную балку, четыре гаечных пластины из пластмассы и четыре распорных зажима.

Примечание: Логотип Volvo на балке должен быть повернут вверх.
- Установите гаечные пластины, как показано на иллюстрации.
- Установите распорные зажимы с другой стороны. Сильно нажмите, чтобы они закрепились надлежащим образом на гаечных пластинах.
- Возьмите кусок клейкой ленты 140x70 мм из набора. Разрежьте его на четыре куска 35x70 мм.
- Прикрепите клейкой лентой гаечные пластины, как показано на иллюстрации.

• Вставьте потолочную балку с выемками на концах, которые обращены назад, немного под задний край потолка. Сдвиньте затем балку вперед, чтобы она оказалась немного под передним краем потолка. Поставьте ее на место у отверстий для винтов.
• Возьмите четыре винта M6x14 мм из набора. Установите потолочную балку в только что установленные консоли.
• Затяните винты, момент затяжки 10 Нм.

Установка жгута проводки

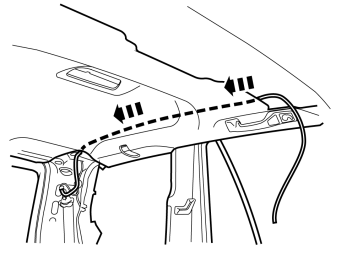

• Возьмите жгут проводки из набора.Вставьте соответствующий трос или проволоку (длина около 1300 мм) в вырезанные отверстия в потолке, до левой D-стойки. Закрепите конец жгута проводки со свободными выводами на проволоке.
• Протяните конец жгута проводки до D-стойки и снимите его с проволоки.

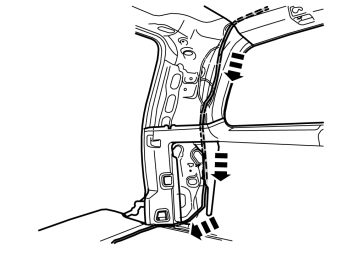

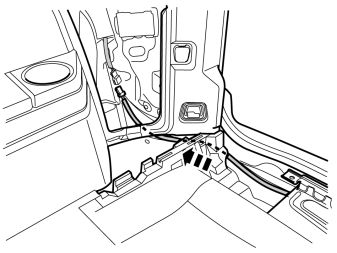

• Протяните вниз жгут проводки вдоль D-стойки до порога.

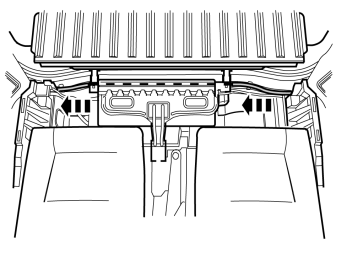

• Протяните жгут проводки вдоль порога.

• Протяните вперед жгут проводки до правого заднего фонаря.

• Возьмите зеленую контактную колодку из набора. Подключите выводы согласно следующему:

• Прижмите блокировку.

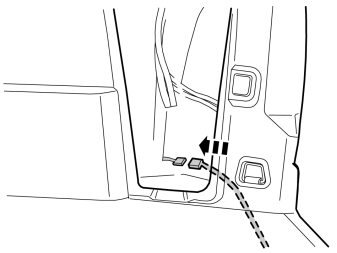

• Найдите имеющуюся 5-полюсную контактную колодку, которая зафиксирована клейкой лентой на жгуте проводки автомобиля. Подсоедините контактную колодку к протянутому жгуту проводки.

Установка мультимедийного монитора с DVD

• Поверните ключ зажигания в положение I.
• Возьмите блок DVD из набора и подсоедините протянутую контактную колодку.

Осторожно: Обращайтесь с блоком DVD аккуратно и берегите его от ударов.

• Держите блок DVD так, чтобы экран мог беспрепятственно раскрыться.

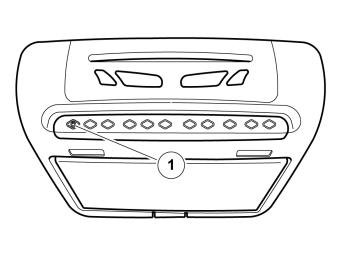

• Раскройте экран, нажав на выключатель (1).
• Снова прервите подачу тока, вынув контактную колодку из блока.
• Поверните ключ зажигания в положение 0.

• Возьмите четыре винта PF4x25 из набора.Подсоедините контактную колодку к блоку DVD. Поместите блок к середине потолочной балки, направьте выемки в блоке к распорным элементам гаечных пластин. Установите блок свободно с помощью винтов. Между блоком и балкой должно быть около 7 мм, чтобы можно было установить защитную панель.

• Возьмите кусок клейкой ленты 140x70 мм из набора и разрежьте его на три куска.

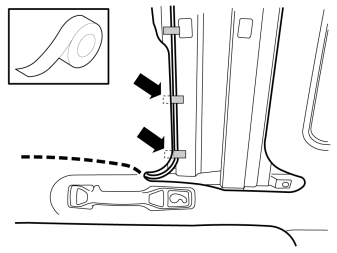

• Закрепите жгут проводки на заднем крае балки с помощью двух кусков клейкой ленты.

Установка защитных панелей

• Возьмите защитные панели для потолочной балки и четыре пластмассовых зажима из набора.
• Установите пластмассовые зажимы на защитных панелях.

• Закройте клейкой лентой ручки для входа, чтобы защитить их при установке панелей.

• Вставьте крюки защитной панели в выемки потолочной балки (1), а также поверх блока DVD (2). Пригните вниз панель по центру, введите ее над ручкой для входа и прижмите ее пластмассовые зажимы в отверстия консолей (3).

Примечание: Будьте внимательны, когда потолочная панель вводится на место, чтобы не повредилась ручка для входа.

• Привинтите блок DVD.
• Продолжайте с пункта 49.

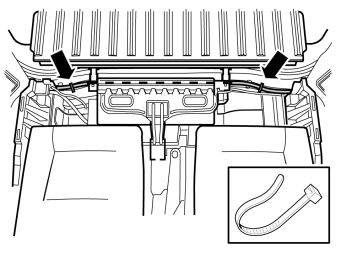

• Прикрепите жгут проводки двумя ленточными зажимами в имеющемся жгуте проводки автомобиля.

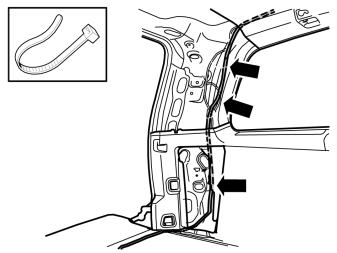

• Закрепите жгут проводки тремя ленточными зажимами вдоль D-панели.

• Возьмите два винта 4.8x13 мм из набора.
• Поставьте шаблон для отверстий на место, направьте его вверх по ручкам для входа и прикрепите к крыше винтами.

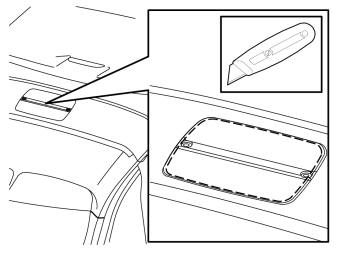

• Вырежьте потолок вдоль внутренних контуров шаблона для отверстий (пунктирная линия) с помощью ножа для резки кожи или подобного ему инструмента.

Примечание: Используйте острый нож. Это касается всего вырезания в потолке.

• Уберите винты и шаблон.
• Вырежьте остаток и уберите этот кусок с потолка.

• Возьмите жгут проводки из набора.Вставьте соответствующий трос или проволоку (длина около 1300 мм) в вырезанные отверстия в потолке, до левой D-стойки. Закрепите конец жгута проводки со свободными выводами на проволоке.
• Протяните конец жгута проводки до D-стойки и снимите его с проволоки.

• Протяните вниз жгут проводки вдоль D-стойки до порога.

• Протяните жгут проводки вдоль порога.

• Протяните вперед жгут проводки до правого заднего фонаря.

• Возьмите зеленую контактную колодку из набора. Подключите выводы согласно следующему:

• Прижмите блокировку.

• Найдите имеющуюся 5-полюсную контактную колодку, которая зафиксирована клейкой лентой на жгуте проводки автомобиля. Подсоедините контактную колодку к протянутому жгуту проводки.

• Возьмите из набора потолочную балку, четыре гаечных пластины из пластмассы и четыре распорных зажима.

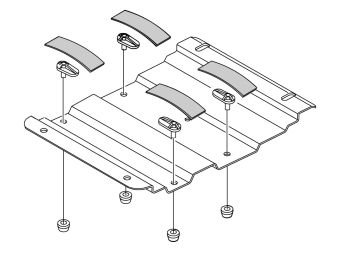

• Установите гаечные пластины, как показано на иллюстрации.
• Установите распорные зажимы с другой стороны, чтобы они закрепились надлежащим образом на гаечных пластинах.
• Возьмите кусок клейкой ленты 140x70 мм из набора. Разрежьте его на четыре куска 35x70 мм.
• Прикрепите клейкой лентой гаечные пластины, как показано на иллюстрации.

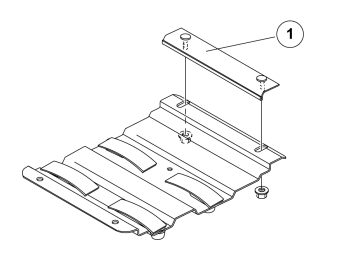

• Возьмите узкий зажим консоли и две гайки из набора. Установите зажим консоли (1) на согнутой стороне консоли и привинтите ее гайками.
• Сдвиньте узкий зажим консоли, чтобы он находился вдоль прорезных отверстий и упирался в согнутую поверхность. Затяните гайки от руки.

Подсказка: Используйте подходящие колодки или подобные им приспособления, чтобы создать место между крышей и потолком.

• Возьмите широкий зажим консоли из набора и вставьте малый отогнутый край в отверстие потолка, на заднюю сторону потолочной балки. Поставьте зажим консоли на место, чтобы он находился над краями потолочной балки (2) и потолка винтами вниз.

Примечание: Малый отогнутый край должен находиться над краем потолочной балки.

• Вставьте консоль в вырезанное отверстие, чтобы узкий зажим консоли был направлен вперед.
• Навинтите гайки, крепящие узкий зажим консоли, и сдвиньте зажим над краем потолочной балки, чтобы он зацепился. Затяните гайки, чтобы консоль висел на месте.
• Поднимите консоль в заднем крае и введите винты подвешенного широкого зажима консоли в отверстие консоли. Установите две гайки из набора и нетуго затяните.
• Проверьте, чтобы оба зажима консоли располагались должным образом вокруг потолочной балки.
• Отрегулируйте положение консоли, чтобы ее отверстие совпадало с серединой отверстия потолочной балки (1).

• Затяните четыре гайки зажимов консоли (1), чтобы консоль располагалась достаточно прочно. Покачайте консоль и затяните еще, если она прилегает неплотно.

• Поверните ключ зажигания в положение I.
• Возьмите блок DVD из набора и подсоедините протянутую контактную колодку.

Осторожно: Обращайтесь с блоком DVD аккуратно и берегите его от ударов.

• Держите блок так, чтобы экран мог беспрепятственно раскрыться.
• Раскройте экран, нажав на выключатель (1).
• Прервите подачу тока, вынув контактную колодку из блока.
• Поверните ключ зажигания в положение 0.

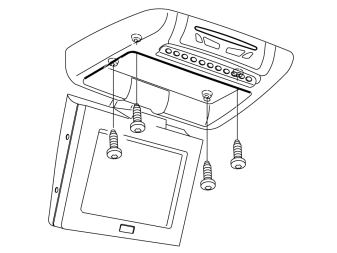

• Возьмите четыре винта PF4x25 из набора.Подсоедините контактную колодку к блоку DVD. Поднимите блок к потолку одновременно с прижиманием избыточной длины провода. Поместите блок к середине консоли, направьте выемки в блоке к распорным элементам гаечных пластин. Установите блок с помощью винтов.

• Прикрепите жгут проводки двумя ленточными зажимами в имеющемся жгуте проводки автомобиля.

• Закрепите жгут проводки тремя ленточными зажимами вдоль D-панели.

• Возьмите наклейку из набора. Очистите зону (1), где должна находиться наклейка, с помощью изопропанола.
• Снимите защитную бумагу с клейкой стороны наклейки и установите наклейку согласно рисунку. Как следует прижмите наклейку.

Установите на место:

• Панели в багажнике
• потолочную панель в багажнике
• крышку пола в багажнике.

Пропылесосьте и очистите автомобиль от материала с потолка и другого мусора.

Выполните региональную кодировку DVD-проигрывателя

• Информация находится в VIDA в разделе:

Проверка функции

• Следуйте указаниям в руководстве для проверки системы.
