Моторы привода сидения, снятие/установка

Расположение и функции моторов

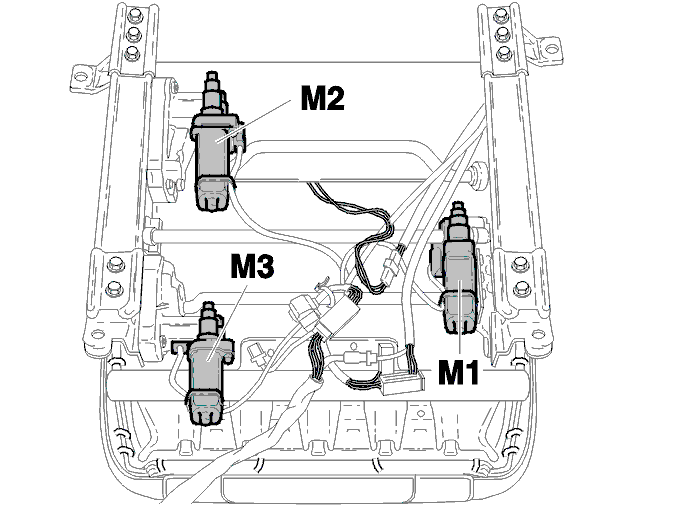

• Мотор (М1) двигает сидение вперед и назад
• Мотор 2 (М2) регулирует высоту сидения сзади
• Мотор 3 (М3) регулирует высоту сидения спереди.

Примечание: Моторы 2 и 3 могут быть заменены без снятия рамы.

Снять:

• Сидение с машины, см ru-RU0900c8af8047d32a#KC01400385

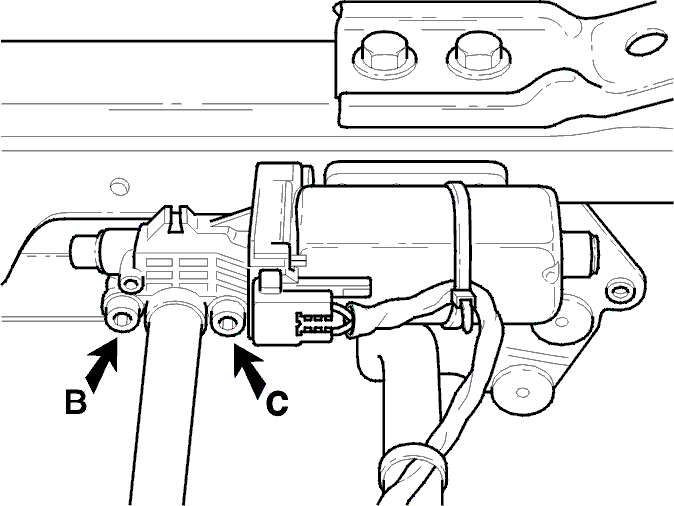

• Два винта (В и С), крепящих мотор к шестерне привода
• Мотор.

• Пометить положение шестиконтактного разъёма
• Отжать белый язычок
• Отжать шпильку от мотора.Использовать приспособление для снятия клемм 🔧 REPARATIONSSATS 2 (LEDNINGSREPARATION).

Установка

Внимание: Сначала проверить, чтобы защита от нагрузки была на сенсорном блоке для заблокирования подушки.

• Нанести на механизм немного смазки P/N 1161326
• Установить мотор и затянуть два винта (В и С) на 5 Нм
• Проверить клеммы и установить их в правильное положение. Проверить крепление
• Установить белый язычок

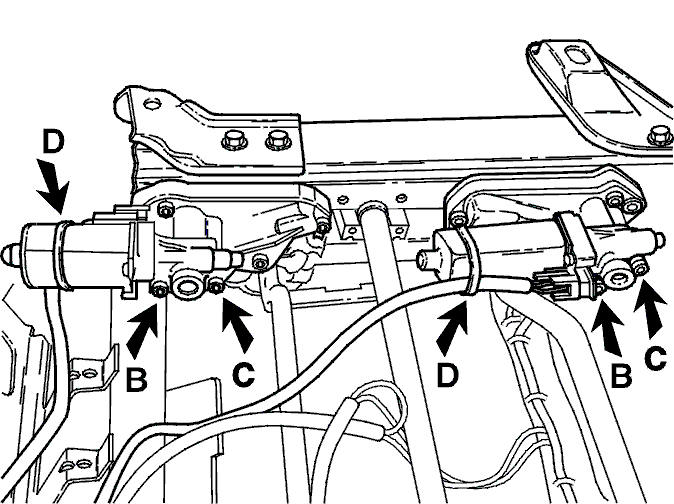

• Соединить провода и прикрепить их к мотору жгутом (D).

Снятие рамы

Снять:

• Сидение, см ru-RU0900c8af8047d32a#KC01400385
• Ослабить кольцо и освободить коннектор

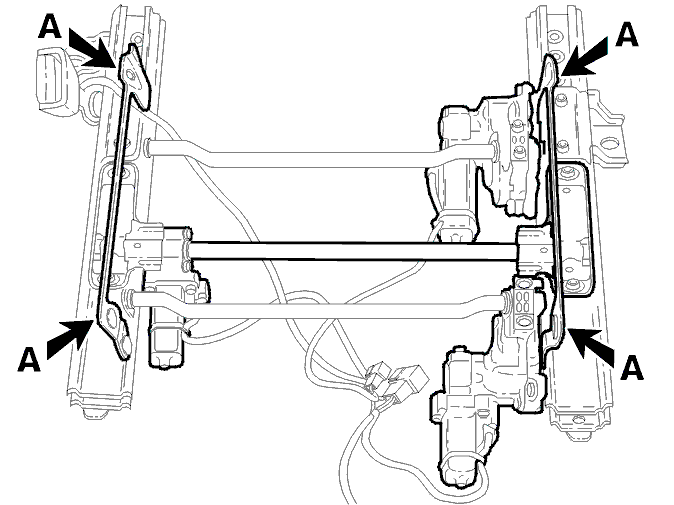

• Четыре болта (А) и вытащить нижнюю часть рамы

Снятие шестерни привода с мотора

Снять:

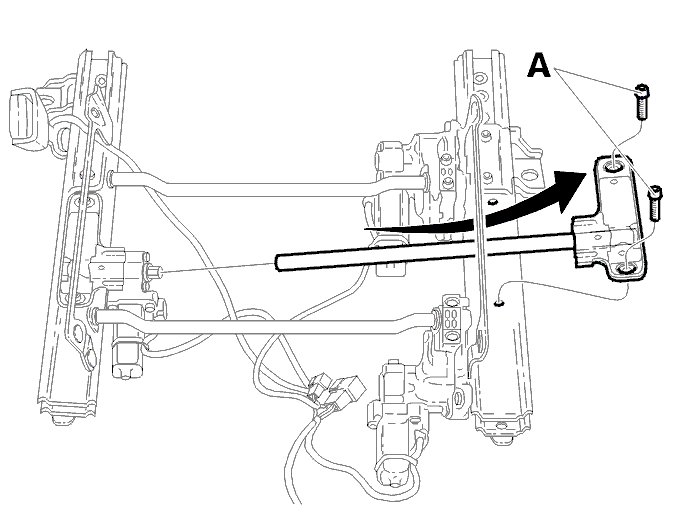

• Два болта (А) и снять шестерню
• Отвести шестерню привода в сторону
• Вытащить защитную трубку
• Вытащить вал.

Снятие мотора

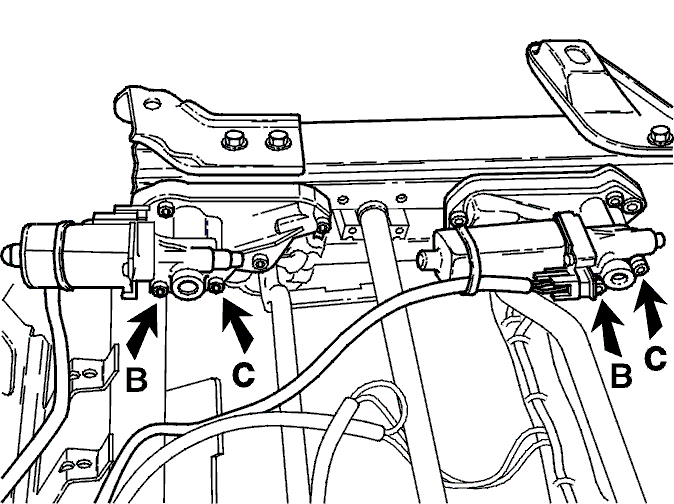

• Открутить два винта (В и С), крепящие мотор к шестерне привода
• Снять мотор.

• Пометить положение шестиклеммового разъёма
• Отжать белый язычок
• Отжать шпильку от мотора.Использовать приспособление для снятия клемм 🔧 REPARATIONSSATS 2 (LEDNINGSREPARATION)
• Снять мотор.

Установка мотора

• Нанести на механизм немного смазки P/N 1161326
• Установить мотор и затянуть два винта (В и С) на 5 Нм
• Проверить клеммы и установить их в правильное положение.
• Установить белый язычок
• Соединить провода и прикрепить их к мотору жгутом.

Установка шестерни привода

• Нанести на механизм немного смазки

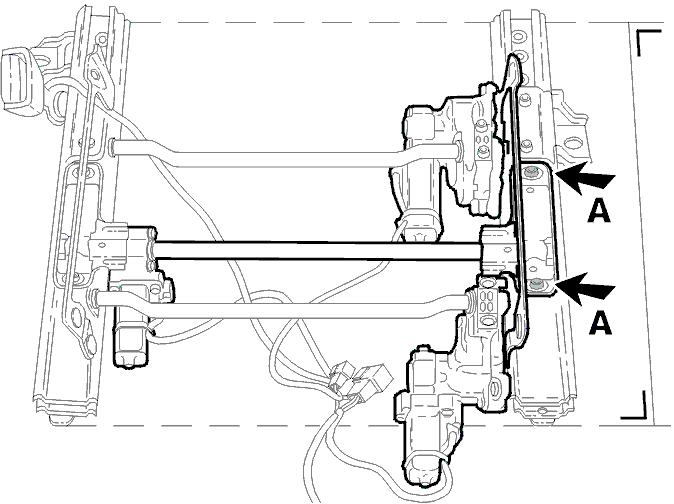

• Убедиться, что обе направляющих расположены на одинаковом расстоянии (см иллюстрацию)
• Установить вал на мотор
• Установить защитную трубу
• Установить привод в сборе (отрегулировать полозья, если необходимо)
• Закрепить два болта (А) и затянуть на 10 Нм.

Установка рамы на сидение и сидения в машину

• Очистить болты (А)
• Нанести герметик (PN 1161053) на болты (А)
• Установить раму на сидение
• Установить болты (А). Затянуть на 25 Нм
• Провести и подсоединить провода. Закрепить жгутами
• Установить сидение в машину, см ru-RU0900c8af8047d32a#KC01469183.
