Мотор привода сидения в опоре, замена

Снятие подголовника

• Заблокировать подушки, см ru-RU0900c8af8047d32a#KC01400383
• Снять сидение с машины, см ru-RU0900c8af8047d32a#KC01400385
• Нажать на "отжиматели" сзади сидений(нужно только в начале)
• Сильно нажать и вытащить подголовник как можно прямее.

Отсоединение обшивки снизу

• Отсоединить обшивку снизу
• Снять обшивку сверху кожуха и поднять
• Снять опору.(повернуть ручку налево, потянуть и повернуть налево еще раз)

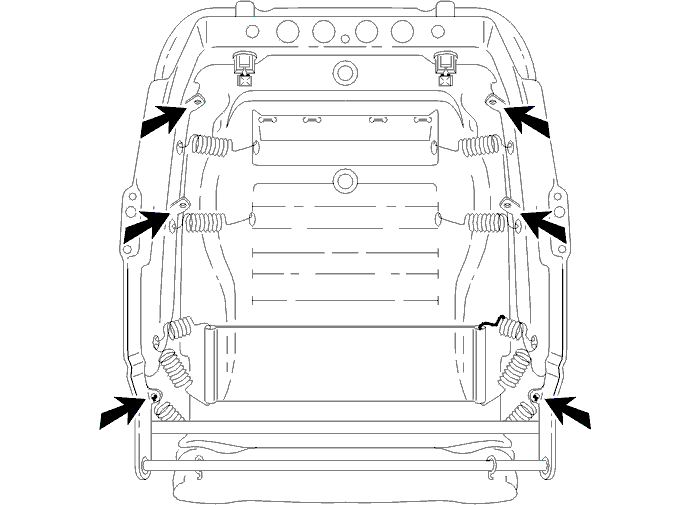

• Потянуть обшивку вверх и отцепить её сзади, слева и справа.

Снятие обшивки

• Сдвинуть обшивку наверх и отцепить

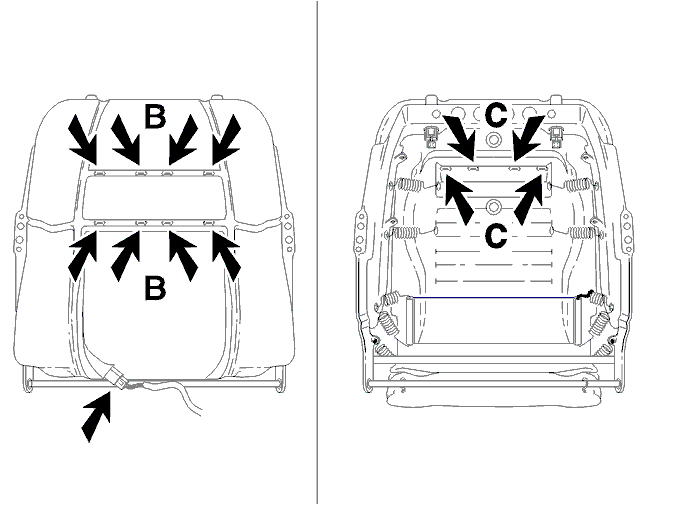

• Снять зажимы (В) спереди, в центральной части и сверху
• Сдвинуть обшивку наверх и снять зажимы (С) сзади
• Снять обшивку.

Снятие рамы

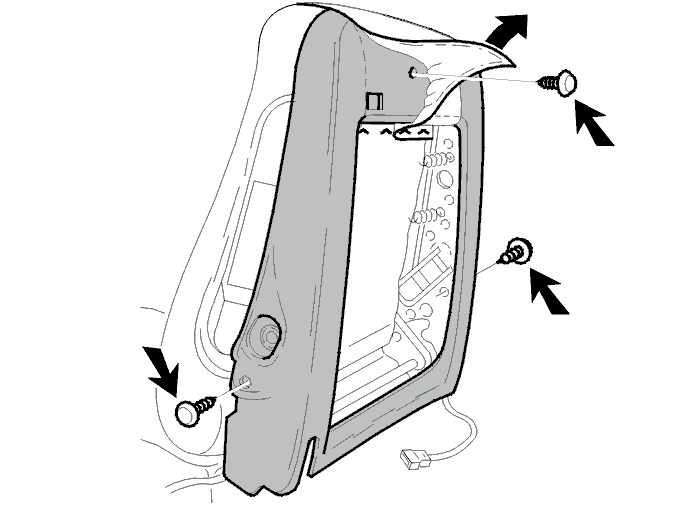

• Снять защитную крышку сверху подушки
• Снять три зажима и снять панель.

Снятие мотора опоры

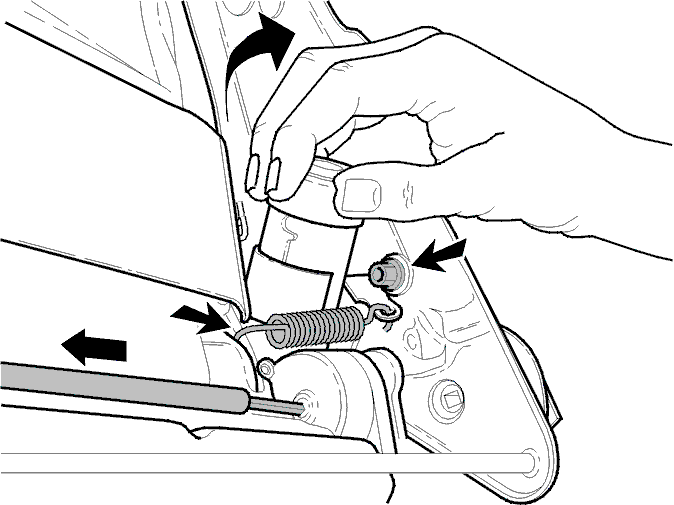

• Снять блок с вала со стороны мотора
• Отодвинуть вал в сторону
• Открутить болт с кронштейна мотора
• Отцепить пружину и снять мотор
• Вывести крепление проводов из-под опоры.

Перестановка деталей

Переставить все необходимые детали.

Установка мотора опоры

• Завести крепление проводов
• Установить мотор включая вал
• Закрутить болт в кронштейне мотора
• Затянуть болт на 10 Нм
• Затянуть гайку вала на 10 Нм
• Зацепить пружину в подушке.

Установка рамы

• Расположить раму
• Закрепить зажимы
• Приклеить защитные кромки подушки.

Установка обшивки сверху

• Расположить обшивку

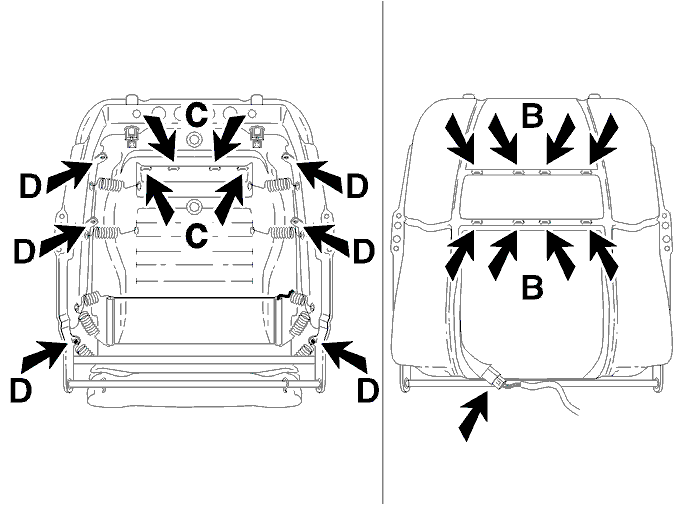

• Зацепить обшивку сзади в шести местах (D)
• Укрепить обшивку четырьмя зажимами (С) сзади (использовать 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN))
• Натянуть обшивку вниз и закрепить зажимами (В) (2х4) спереди
• Зацепить обшивку сзади.

Установка обшивки

• Расположить обшивку
• Установить колпачок и ручку опоры
• Сильно потянуть обшивку вниз
• Натянуть её поверх пластиковой рамы и правильно расположить
• Расправить обшивку и поставить её на место
• Установить сидение, см ru-RU0900c8af8047d32a#KC01469183.

Установка подголовника

• Установить подголовник и нажать его вниз, чтобы заблокировался.
