Моменты затяжки (1995, 1996)

Применимость

Модель	Двигатель	Год
960	—	1995–1997
S90	—	1997, 1998
V90	—	1997, 1998

Номер соединения	Наименование	Тип	Момент затяжки Н·м	Градусы
1	Кронштейн опорного рычага/втулка опорного кронштейна	Гайка	125	120
2	Винт/кузов	Винт	80 ± 20.
3	Кронштейн опорного рычага/шпилька	Гайка	80 ± 20.
4	Передний кронштейн опорного рычага/кузов	Винт	50 ± 12.
5	Поперечная штанга/корпус колесного подшипника	Винт	80 ± 20.
6	Верхний рычаг подвески/корпус колесного подшипника	Гайка	115 ± 20.
7	Верхний рычаг подвески/балка заднего моста	Винт	25 ± 6.
8	Верхний рычаг задней подвески/балка заднего моста	Винт	25 ± 6.
9	Поперечная штанга/корпус колесного подшипника	Винт	80 ± 20.
10	Поперечная штанга/балка заднего моста	Гайка	90 ± 20.
11	Балка заднего моста (передн.)/кузов	Гайка	80 ± 20.
12	Балка заднего моста (задн.)/кузов	Винт	80 ± 20.
13	Внешний кронштейн опорного рычага/кузов	Винт	50 ± 12.
14	Кронштейн балки заднего моста (задн.)/кузов	Винт	60 ± 15.
15	Нижний рычаг подвески/корпус колесного подшипника	Гайка	80 ± 20.
16	Нижний рычаг подвески/балка заднего моста	Гайка	80 ± 20.
17	Амортизатор/опорный рычаг	Винт	80 ± 20.
18	Амортизатор/кузов	Винт	80 ± 20.
19	Ступица заднего колеса/полуось	Гайка	140	60
20	Буфер/корпус колесного подшипника	Гайка	25 ± 6.
21	Брызговик/корпус колесного подшипника	Винт	25 ± 6.
22	Крепление пружины/балка заднего моста	Винт	50 ± 12
23	Нижняя часть балки/верхняя часть балки	Винт	80 ± 20
24	Нижняя часть балки/верхняя передняя часть балки	Винт	80 ± 20
25	Стабилизатор поперечной устойчивости/опорный рычаг	Винт	80 ± 20
26	Стойка стабилизатора поперечной устойчивости/балка заднего моста	Гайка	30 ± 7
27	Кронштейн балки заднего моста (передн.)/кузов	Винт	50 ± 12
28	Балка заднего моста (передн.)/кузов	Винт	25 ± 6
29	Тормозной диск/направляющий штифт ступицы	Винт	10 ± 2,5
30	Суппорт тормоза/корпус колесного подшипника	Винт	60 ± 15

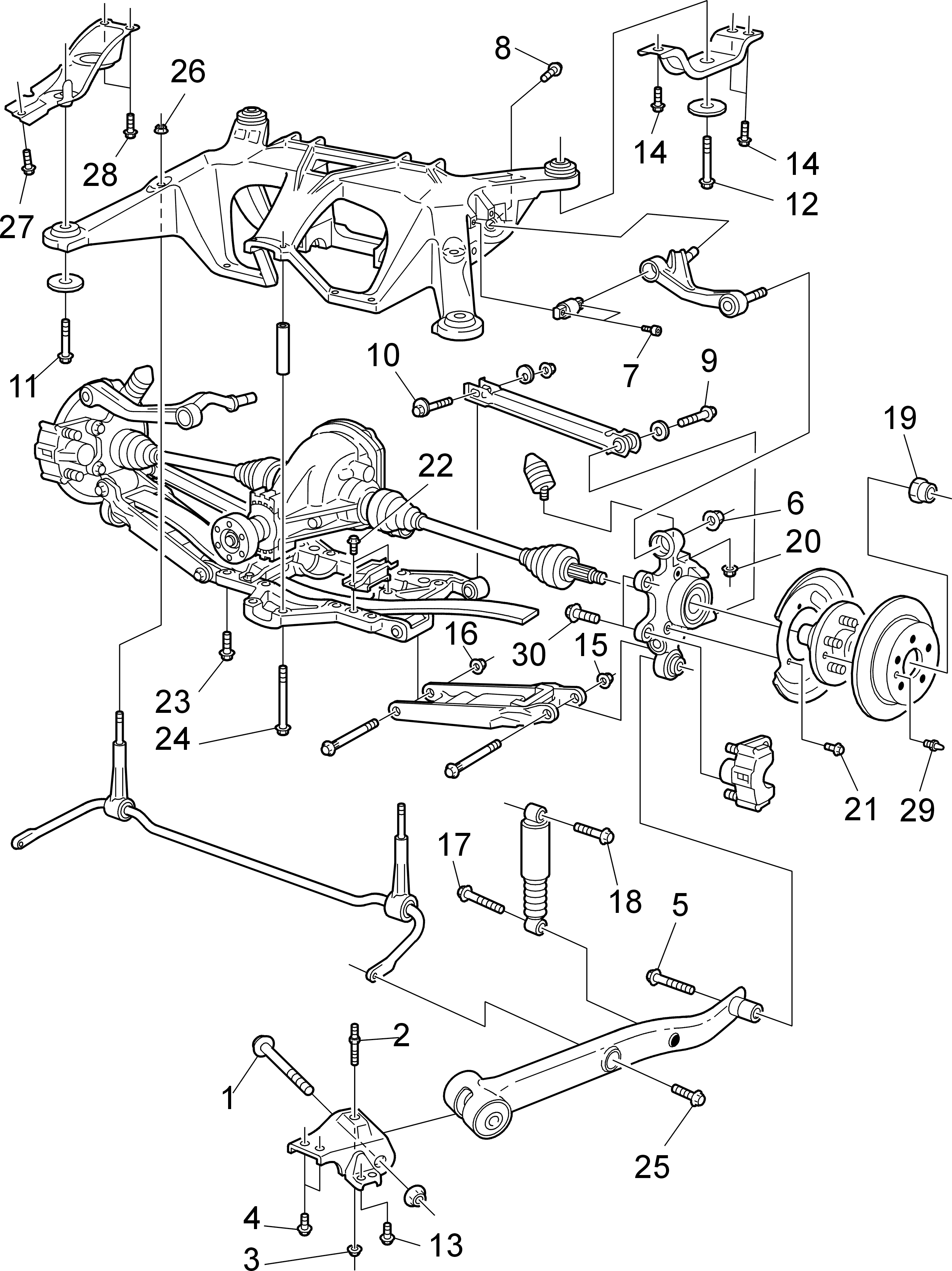

A6500117
