Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2008–2015 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2008–2015A |

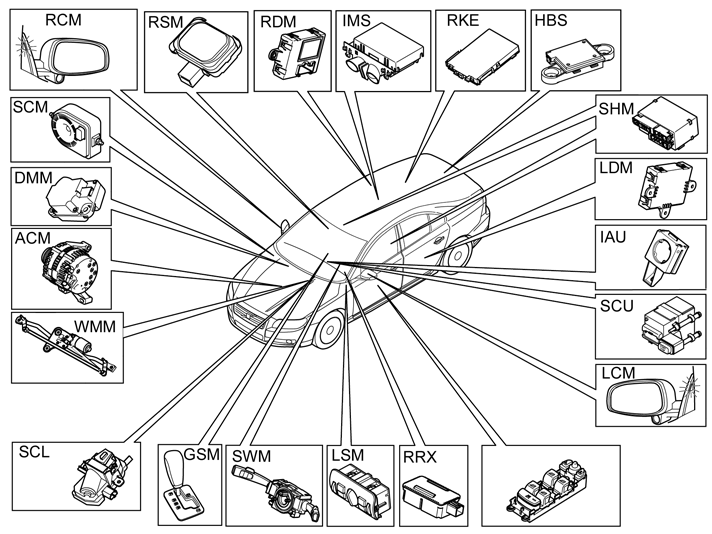

Примечание: На иллюстрации выше и в таблице ниже показаны примеры для автомобилей 2007 года выпуска. Вся другая информация в документе общая для всех лет выпуска.
| ### Модуль управления | ### Название / Функция | ### Подключен к/Главный узел | ### Разное |
|---|---|---|---|
| ACM | Модуль управления генератора (ACM)Управляет регулировкой зарядкой аккумулятора. | Модуль управления двигателя (ЕСМ).Диагностизируется также центральным электронным модулем (CEM). | Чтобы получить дополнительную информацию, см. Конструкция и работа, генератор.См. также Конструкция и работа, Модуль управления двигателем (ECM). |
| DMM | Модуль электродвигателя заслонки (DMM)Регулирует подачу воздуха в салон, температуру между правой (только ECC) и левой стороной и рециркуляцию. | Модуль системы управления микроклиматом (CCM) | Количество двигателей заслонки может быть разным в зависимости от уровня оборудования и от того, оснащен ли автомобиль правым или левым рулем.Чтобы получить дополнительную информацию, см. Конструкция и работа, модуль системы управления микроклиматом (CCM). |
| GSM | Модуль переключателя передач (GSM)Подает сигнал на модуль управления трансмиссии (TCM) о том в каком положении находится рычаг выбора передач. | Модуль управления коробки передач (TCM) | Только для автомобилей с автоматической коробкой передач.Чтобы получить дополнительную информацию, см. Конструкция и работа, модуль системы управления коробки передач (TCM). |
| HBS | Датчик сердцебиения (HBS)Входит в систему аварийной сигнализации. Используется для обнаружения присутствия людей в автомобиле. | Центральный электронный модуль (СЕМ) | Только на автомобилях с системами бесключевого доступа.Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). См. также Конструкция и работа, Аварийная сигнализация. |
| IAU(относится к S60 (11-), V60 и XC60 (XC60 начиная с производственной недели 201046), а также S80 (07-), S80L, V70 (08-) и XC70 (08-) начиная с производственной недели 201120) | Блок антенны иммобилайзера (IAU) | Центральный электронный модуль (СЕМ) | Для получения более подробной информации, см. Конструкция и работа, Центральный электронный модуль (CEM). См. также Конструкция и работа, Электронный блокиратор запуска/ Блокировка запуска. |
| IMS | Ультразвуковой датчик (IMS) (называется еще датчиком движения)Используется для определения движения внутри автомобиля. | Центральный электронный модуль (СЕМ) | Входит в расширенную систему аварийной сигнализации.Чтобы получить более подробную информацию, см. Конструкция и работа, Сигнализация. |
| LCM | Модуль левой камеры (LCM) | Модуль двери водителя (DDM) или модуль двери пассажира (PDM) в зависимости от того оснащен ли автомобиль правым или левым рулем. | Входит в систему BLIS.Дополнительную информацию см. в разделе "Конструкция и работа, модуль двери водителя (DDM)/модуль двери пассажира (PDM)". |
| LDM | Модуль левой задней двери (LDM)Управляет функциями замка и стеклоподъемников в левой задней двери. | Модуль двери водителя (DDM) или на модуль двери пассажира (PDM) в зависимости от того оснащен ли автомобиль правым или левым рулем. | Дополнительную информацию см. в разделе "Конструкция и работа, модуль двери водителя (DDM)/модуль двери пассажира (PDM)". |
| LSM | Модуль выключателей освещения (LSM)Передает сигналы на центральный электронный модуль (CEM) по установкам наружного освещения и освещения панели приборов. | Центральный электронный модуль (СЕМ) | Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). |
| RCM | Модуль правой камеры (RCM) | Модуль двери водителя (DDM) или модуль двери пассажира (PDM) в зависимости от того оснащен ли автомобиль правым или левым рулем. | Входит в систему BLIS.Дополнительную информацию см. в разделе "Конструкция и работа, модуль двери водителя (DDM)/модуль двери пассажира (PDM)". |
| RDM | Модуль правой задней двери (RDM)Управляет функциями замка и стеклоподъемников в правой задней двери. | Модуль двери водителя (DDM) или на модуль двери пассажира (PDM) в зависимости от того оснащен ли автомобиль правым или левым рулем. | Дополнительную информацию см. в разделе "Конструкция и работа, модуль двери водителя (DDM)/модуль двери пассажира (PDM)". |
| Панель регулировки двери водителяПередает сигналы на модуль двери водителя (DDM) для управления стеклоподъемниками. | Модуль двери водителя (DDM) | Дополнительную информацию см. в разделе "Конструкция и работа, модуль двери водителя (DDM)/модуль двери пассажира (PDM)". | |
| RKE | Дистанционный бесключевой доступ (RKE) | Модуль бесключевого автомобиля (KVM) | Заменяет дистанционный приемник (RRX) на автомобиле с функцией бесключевого доступа.Приемник физически подключен к центральному электронному модулю (CEM), но управляется модулем бесключевого автомобиля (KVM).Чтобы получить дополнительную информацию, см. Конструкция и работа, модуль бесключевого автомобиля (KVM). |
| RRX | Модуль приемника дистанционного управления (RRX) | Центральный электронный модуль (СЕМ) | Только на автомобилях без функции бесключевого автомобиля.Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). См. также Конструкция и работа, Центральный стандартный замок. |
| RSM | Модуль датчика дождя (RSM)Чувствует есть ли на ветровом стекле вода. Используется для управления функцией автоматической очистки стекол. | Центральный электронный модуль (СЕМ) | Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). |
| SCL | Модуль замка рулевой колонки (SCL)Управляет функцией замка руля. | Центральный электронный модуль (СЕМ) | Для получения более подробной информации, см. Конструкция и работа, Центральный электронный модуль (CEM). См. также Конструкция и работа, Электронный блокиратор запуска/ Блокировка запуска. |
| SCM | Модуль управления сирены (SCM)Управляет функцией сирены. | Центральный электронный модуль (СЕМ) | Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). См. также Конструкция и работа, Аварийная сигнализация. |
| SCU(не относится к 60 (11-), V60 или XC60 (XC60 начиная с производственной недели 201046) и не относится к S80 (07-), S80L, V70 (08-) или XC70 (08-) начиная с производственной недели 201120) | Модуль управления запуска (SCU)Управляет функцией замка зажигания и считывает ИД ключа по запросу центрального электронного модуля (CEM). | Центральный электронный модуль (СЕМ) | Для получения более подробной информации, см. Конструкция и работа, Центральный электронный модуль (CEM). См. также Конструкция и работа, Электронный блокиратор запуска/ Блокировка запуска. |
| SHM | Модуль обогрева сиденья (SHM), сторона водителя и модуль управления обогрева сиденья (SHM), сторона пассажира | Модуль системы управления микроклиматом (CCM) | Чтобы получить дополнительную информацию, см. Конструкция и работа, модуль системы управления микроклиматом (CCM). |
| SWM | Модуль рулевого колеса (SWM)Относится к сигналам от кнопок на руле для управления функциями радио и телефона. | Модуль управления информационно-развлекательной системы (ICM) и на Центральный электронный модуль (CEM). | Для получения более подробной информации, см. Конструкция и работа, Модуль управления информационно-развлекательной системы (ICM) и Конструкция и работа, Центральный электронный модуль (CEM). |
| WMM | Модуль электродвигателя стеклоочистителя (WMM) | Центральный электронный модуль (СЕМ) | Чтобы получить дополнительную информацию, см. Конструкция и работа, центральный электронный модуль (CEM). |
