Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | — | 2007, 2008 |
| V70 (08-) | — | 2008 |
| XC70 (08-) | — | 2008 |
Сеть MOST
Сеть MOST может состоять максимум из 9 различных модулей управления.Модуль управления аудио-коммуникационной системой (ICM) осуществляет мониторинг и передачу данных по локальной сети MOST. Модуль управления аудио-коммуникационной системой (ICM), в свою очередь, контролируется центральным электронным модулем (CEM) по локальной сети CAN.Не считая модуля управления информационно-развлекательной системой (ICM) обязательной компонентов сети MOST является только встроенный модуль звуковоспроизведения (IAM).В приведенной ниже таблице даны все модули управления, которые могут быть включены в сеть MOST.
Объяснение:
CAN = Контроллерная локальная сеть (Controller Area Network), электрическая коммуникационная сеть.MS CAN = низкоскоростная часть контроллерной локальной сети.MOST = Ориентированная на аудиовизуальную информацию системная транспортировка (Media Oriented Systems Transport), оптоволоконная коммуникационная сеть.Главный модуль управления = Модуль управления, который контролирует сеть MOST.Подчиненный модуль управления = Модуль управления, который предоставляет функции сети MOST.Опция = Дополнительное оборудование, устанавливаемое на заводе при покупке нового автомобиля.Вспомогательное оборудование = Оборудование, устанавливаемое после продажи.

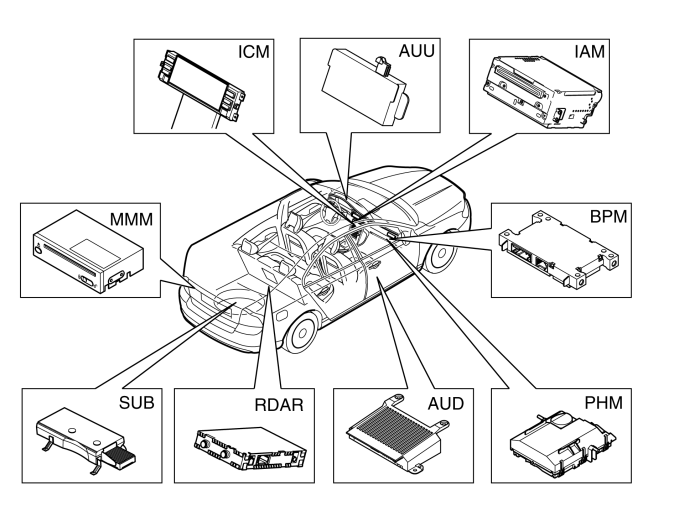

| ### модуль управления | ### Функция | ### Связь | ### Разное |
|---|---|---|---|
| Модуль управления информационно-развлекательной системы (ICM) | Контролирует сеть MOST. | Главный модуль управления, подсоединенный как к MS CAN, так и к сети MOST | Входит в стандартную схему сети MOST. Для того, чтобы работал, должен быть подсоединен к сети MOST. |
| Встроенный модуль звуковоспроизведения (IAM) | Выпускается в двух вариантах: CD-проигрыватель, CD-проигрыватель с автоматической сменой дисков.Оснащен собственной антенной AM/FM. | Подчиненный модуль в сети MOST. | Входит в стандартное оснащение сети MOST. |
| Модуль звуковоспроизведения (AUD) | Усилитель, к которому непосредственно подключаются все колонки, если автомобиль оборудован модулем звуковоспроизведения (AUD). | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль управления цифрового радиоприема (RDAR) | Принимает радиосигналы цифрового спутникового и наземного вещания. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Элемент USB модуля управления (AUU) | Интерфейс между информационно-развлекательной системой автомобиля и внешними USB-устройстваами, поддерживающий сменные носители стандартов USB 1.1 и 2.0. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль телефона (PHM) | Управляет функциями автомобильного телефона. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Не может быть смонтирован в автомобиле одновременно с Модулем телефона Bluetooth (BPM) |
| Модуль телефона Bluetooth (BPM) | Обеспечивает беспроводную связь между информационно-развлекательной системой автомобиля и мобильным телефоном, оснащенным технологией Bluetooth. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Не может быть смонтирован в автомобиле одновременно с Модулем телефона (PHM) |
| Модуль мультимедиа (MMM) | Отображает дорожно-транспортную информацию на модуле переднего монитора (HLDF). Содержит встроенный приемник канала дорожно-транспортной информации (TMC) и модуль приемника глобальной системы местоопределения (GPS). | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль низкочастотного громкоговорителя (SUB) | Выполняет функцию передачи аудиосигналов из модуля звуковоспроизведения (AUD) в низкочастотные громкоговорители. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Только V70/XC70. |
