Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2007, 2008 |
Сеть MOST

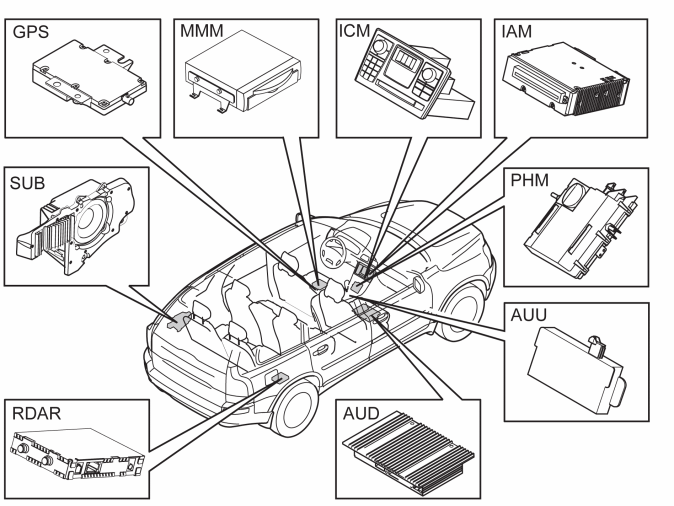

Сеть MOST может состоять максимум из семи различных модулей управления.Модуль управления аудио-коммуникационной системой (ICM) осуществляет мониторинг и передачу данных по локальной сети MOST. Модуль управления аудио-коммуникационной системой (ICM), в свою очередь, контролируется центральным электронным модулем (CEM) по локальной сети CAN.Не считая модуля управления информационно-развлекательной системы (ICM), обязательным компонентом сети MOST является встроенный модуль звуковоспроизведения (IAM).В приведенной ниже таблице даны все модули управления, которые могут быть включены в сеть MOST.ОбъяснениеCAN = Контроллерная локальная сеть (Controller Area Network), электрическая коммуникационная сеть.LS CAN = Сторона низкой скорости CAN.MOST = Ориентированная на аудиовизуальную информацию системная транспортировка (Media Oriented Systems Transport), оптоволоконная коммуникационная сеть.Главный модуль управления = Модуль управления, который контролирует сеть MOST.Подчиненный модуль управления = Модуль управления, который предоставляет функции сети MOST.Опция = Дополнительное оборудование, устанавливаемое на заводе при покупке нового автомобиля.Вспомогательное оборудование = Оборудование, устанавливаемое после продажи.
| ### Модуль управления | ### Функция | ### Связь | ### Разное |
|---|---|---|---|
| Модуль управления информационно-развлекательной системы (ICM) | Контролирует сеть MOST. | Главный модуль управления, подсоединенный как к LS CAN, так и к сети MOST. | Входит в стандартную схему сети MOST. Для того, чтобы работал, должен быть подсоединен к сети MOST. |
| Модуль управления цифрового радиоприема (RDAR) | Принимает и декодирует цифровые радиосигналы. Имеет напрямую подсоединенную антенну. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Только для США/Канады. |
| Модуль телефона (PHM) | Управляет функциями автомобильного телефона. | Подсоединен к LS CAN и является подчиненным модулем в сети MOST. | Дополнительный, вспомогательный.Модуль звуковоспроизведения (AUD) должен быть подсоединен к сети MOST, для того чтобы работал модуль телефона (РНМ). |
| Модуль звуковоспроизведения (AUD) | Усилитель, к которому подсоединены все громкоговорители, кроме модуля низкочастотного громкоговорителя (SUB). | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Частью звуковых систем является Высокий уровень и Эталонное звучание. |
| Модуль мультимедиа (MMM) | Показывает информацию о дорожном движении на экране дисплея, подсоединенного напрямую. Приемник модуля глобальной системы навигации для определения положения автомобиля. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль глобальной системы местоопределения (GPS) | Вычисляет положение автомобиля с помощью сигнала GPS. Имеет антенну GPS, подсоединенную напрямую. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Модуль глобальной системы навигации и определения положения (GPS) подсоединяется только в том случае, если автомобиль оснащен интегрированными средствами передачи и обработки данных, но не имеет Модуля мультимедиа (МММ). |
| Встроенный модуль звуковоспроизведения (IAM) | Оснащен собственной антенной AM/FM.Модель высокого уровня укомплектовывается 4 громкоговорителями. Для моделей высшего уровня и эталонного звучания требуется модуль звуковоспроизведения (AUD). | Подчиненный модуль в сети MOST. | Входит в стандартное оснащение сети MOST. |
| Элемент USB модуля управления (AUU) | Позволяет слушать звукоматериалы с портативного проигрывателя клиента через порт USB системы громкоговорителей автотранспортного средства. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Действительно начиная с производственной недели 200709 включительно. |
| Модуль низкочастотного громкоговорителя (SUB) | Усилитель и низкочастотные громкоговорители интегрированы в один и тот же блок. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Модуль звуковоспроизведения (AUD) должен быть подсоединен к сети MOST, для того чтобы модуль низкочастотного громкоговорителя (SUB) работал. |
