Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006 |
Сеть MOST

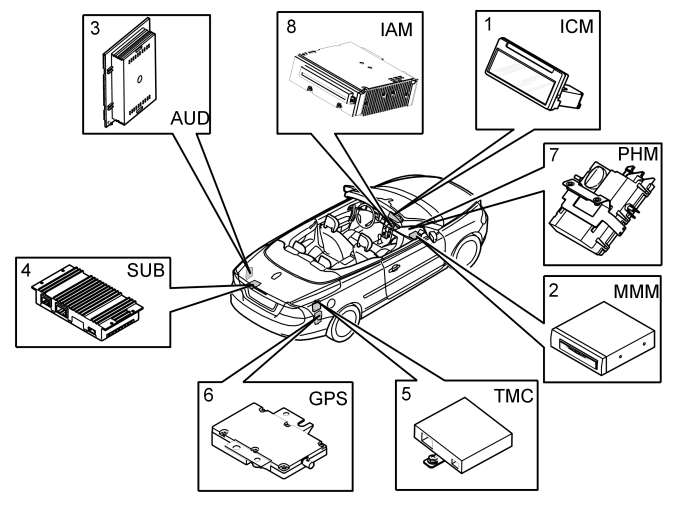

В сеть MOST может входить до восьми различных модулей управления.Модуль управления аудио-коммуникационной системой (ICM) осуществляет мониторинг и передачу данных по локальной сети MOST. Модуль управления аудио-коммуникационной системой (ICM), в свою очередь, контролируется центральным электронным модулем (CEM) по локальной сети CAN.Если в автомобиле установлен модуль низкочастотного громкоговорителя (SUB), то кроме него в качестве стандарта в сеть MOST входит модуль информационно-развлекательной системы (ICM) и модуль звуковоспроизведения (AUD).При наиболее простом из возможных вариантов в автомобиль входит только встроенный модуль звуковоспроизведения (IAM) и модуль информационно-развлекательной системы (ICM).В таблице ниже приведены все модули управления, которые могут входить в сеть MOST для С70.
Объяснение:
CAN = Контроллерная локальная сеть (Controller Area Network), электрическая коммуникационная сеть.LS CAN = Сторона низкой скорости CAN.MOST = Ориентированная на аудиовизуальную информацию системная транспортировка (Media Oriented Systems Transport), оптоволоконная коммуникационная сеть.Главный модуль управления = Модуль управления, который контролирует сеть MOST.Подчиненный модуль управления = Модуль управления, который предоставляет функции сети MOST.Опция = Дополнительное оборудование, устанавливаемое на заводе при покупке нового автомобиля.Вспомогательное оборудование = Оборудование, устанавливаемое после продажи.(Х) = Номер позиции на иллюстрации.
| ### Модуль управления | ### Функция | ### Связь | ### Другая информация |
|---|---|---|---|
| Модуль управления информационно-развлекательной системы (ICM) (1) | Контролирует сеть MOST. | Главный модуль управления, подсоединенный как к LS CAN, так и к сети MOST. | Входит в стандартную схему сети MOST. Для того, чтобы работал, должен быть подсоединен к сети MOST. |
| Модуль мультимедиа (MMM) (2) | Показывает дорожную информацию на напрямую подсоединенном экране дисплея. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль звуковоспроизведения (AUD) (3) | Усилитель, к которому подсоединены все громкоговорители, кроме модуля низкочастотного громкоговорителя (SUB). Микрофон также подсоединен напрямую к этому модулю управления. | Подчиненный модуль в сети MOST. | Входит в стандартное оснащение сети MOST, когда в автомобиле установлен модуль низкочастотного громкоговорителя (SUB) или модуль глобальной системы местоопределения (GPS). В других случаях опция, вспомогательное оборудование. |
| Модуль низкочастотного громкоговорителя (SUB) (4) | Усилители для двух низкочастотных динамиков, расположенные за спинкой заднего сидения. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный.Модуль звуковоспроизведения (AUD) должен быть подсоединен к сети MOST, для того чтобы модуль низкочастотного громкоговорителя (SUB) работал. |
| Модуль канала сообщений о дорожном движении (TMC) (5) | Состоит из антенны канала сообщений о дорожном движении и приемника. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль глобальной системы местоопределения (6) | Состоит из антенны глобальной системы местоопределения. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный. |
| Модуль телефона (PHM) (7) | Управляет функциями автомобильного телефона. | Подсоединен к LS CAN и является подчиненным модулем в сети MOST. | Дополнительный, вспомогательный. |
| Встроенный модуль звуковоспроизведения (IAM) (8) | Может быть три варианта: проигрыватель компакт-дисков, проигрыватель на несколько компакт-дисков или комбинированный проигрыватель компакт-дисков и минидисков.Оснащен собственной антенной AM/FM.Модель высокого уровня укомплектовывается 4 громкоговорителями. Для моделей высшего уровня и эталонного звучания также требуется модуль звуковоспроизведения (AUD). | Подчиненный модуль в сети MOST. | Входит в стандартное оснащение сети MOST. |
