Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2006 |
Сеть MOST
Сеть MOST может состоять максимум из восьми модулей управления.Модуль управления информационно-развлекательной системы (ICM) контролирует сеть MOST и управляет связью. Модуль управления информационно-развлекательной системы (ICM) контролируется центральным электронным модулем (СЕМ) через контроллерную локальную сеть. В дополнение к модулю управления информационно-развлекательной системы (ICM) имеется два модуля управления, которые являются стандартными в сети MOST. Ими являются:
- модуль звуковоспроизведения (AUD)
- модуль антенны (ATM).

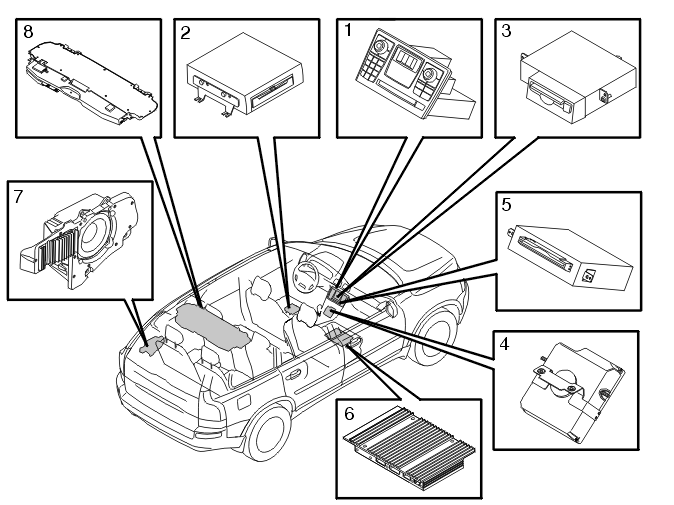

В приведенной ниже таблице даны все модули управления, которые могут быть включены в сеть MOST.
Объяснение
CAN= Контроллерная локальная сеть, электрическая сеть для связиLS CAN= контур низкой скорости контроллерной локальной сетиMOST= Ориентированная на аудиовизуальную информацию системная транспортировка, оптоволоконная сеть для связиГлавный модуль управления= Модуль управления, который контролирует сеть MOSTПодчиненный модуль управления= Модуль управления, который предоставляет функции сети MOSTДополнительное оборудование= вспомогательное оборудование, устанавливаемое на заводе во время покупки нового автомобиляВспомогательное оборудование= оборудование, устанавливаемое после продажи(x)= номер положения на иллюстрации
| ### Модуль управления | ### Функция | ### Связь | ### Другие |
|---|---|---|---|
| Модуль управления информационно-развлекательной системы (ICM) (1) | Контролирует сеть MOST. | Главный модуль управления подсоединен как к LS CAN, так и к сети MOST. | Входит в стандартную схему сети MOST. Для того, чтобы работал, должен быть подсоединен к сети MOST. |
| Модуль мультимедиа (MMM) (2) | Показывает дорожную информацию на напрямую подсоединенном экране дисплея. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный |
| Модуль телефона (PHM) (4) | Управляет функциями автомобильного телефона. | Подсоединен к LS CAN и является подчиненным модулем в сети MOST. | Дополнительный, вспомогательный |
| Модуль минидисков (MP1) (3) | Проигрывает минидиски. | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный |
| Модуль компакт-дисков (MP2) (5) | Проигрывает компакт-диски. Может состоять из проигрывателя компакт-дисков и проигрывателя на несколько компакт-дисков | Подчиненный модуль в сети MOST. | Дополнительный, вспомогательный |
| Модуль антенны (ATM) (8) | Состоит из антенны AM/FM. Может также иметь блок глобальной системы местоопределения и блок канала сообщений о дорожном движении в качестве дополнительного оборудования. | Подчиненный модуль в сети MOST. | Входит в стандартную схему сети MOST. |
| Модуль звуковоспроизведения (AUD) (6) | Усилитель подсоединен ко всем громкоговорителям, кроме модуля низкочастотного громкоговорителя (SUB). Панели микрофона и наушников также напрямую подсоединены к этому модулю управления. | Подчиненный модуль в сети MOST. | Входит в стандартную схему сети MOST. |
| Модуль низкочастотного громкоговорителя (SUB) (7) | Усилитель и низкочастотные громкоговорители интегрированы в один и тот же блок. | Подчиненный модуль в сети MOST | Дополнительный, вспомогательный.Модуль звуковоспроизведения (AUD) должен быть подсоединен к сети MOST, для того чтобы модуль низкочастотного громкоговорителя (SUB) работал. |
