Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V40 (13-) | — | 2015 |
| V40 Cross Country | — | 2015 |
Число модулей управления на CAN и то, в какой сети устанавливаются модули управления, зависит от модели автомобиля, уровня оснащения и структурной недели.
Примечание: Относительно поиска неисправностей в отдельных ветвях CAN - см. поиск неисправностей для диагностических кодов неисправностей, связанных с CAN, для центрального электронного модуля (CEM). Например, выберите один из следующих диагностических кодов неисправностей:
- для HS-CAN: CEM-U000100, CEM-U000111, CEM-U000112, CEM-U000188,
- для MS-CAN: CEM-U001000, CEM-U001011, CEM-U001012, CEM-U001088,
- для Utökat-CAN: CEM-U003700, CEM-U003711, CEM-U003712, CEM-U003788.
Пояснения
| MS CAN | = | Сеть со скоростью 125 кбит/с. Объединяет практически все модули управления, которые находятся в салоне и в отсеке багажника. |
|---|---|---|
| HS CAN | = | Сеть со скоростью 500 кбит/с. Объединяет практически все модули управления, которые находятся в моторном отсеке. |
| Расширенная шина CAN | = | Сеть со скоростью 125 кбит/с. Объединяет модули управления некоторыми дополнительными функциями. |
| Локальная шина CAN | = | Существует несколько локальных CAN, например, между модулем управления системы переднего наблюдения (FSM) и модулем переднего радара (FLR) или развлекательным модулем заднего сиденья (RSE), а также между модулем управления двигателя (ECM) и модулем управления коробки передач (TCM). |
| СAN датчика | = | Имеется локальная шина CAN между модулем дополнительной системы удерживания (SRS), модулем управления тормозами (BCM), модулем управления двигателем (ЕСМ), модулем предельной скорости (CVM) и др. |
| Подчиненный модуль управления | = | Модуль управления с низкой вычислительной способностью, который подсоединен к главному модулю управления и работает только согласно командам главного модуля управления. |
| Вспомогательное оборудование | = | Послепродажная установка. |
| Дополнительное оборудование | = | Вспомогательное оборудование, устанавливаемое на сборочном заводе согласно заказу при покупке нового автомобиля. |

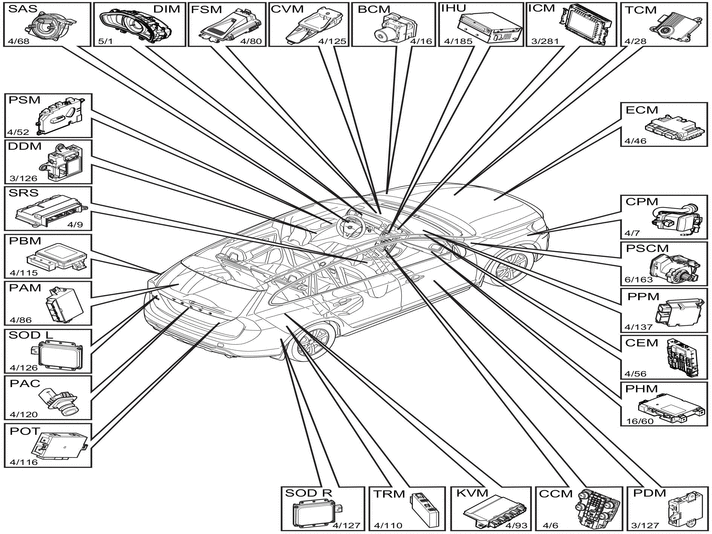

| ### Модуль управления | ### Название / Функция | ### Сетка | ### Разное |
|---|---|---|---|
| BCM | Модуль управления тормозами (BCM)Управляет функциями тормозной системы ABS/электронной системы распределения тормозных сил EBD/системы регулировки тягового усилия STC/системы динамической устойчивости и контроля пробуксовки колес DSTC/системы электронного контроля устойчивости ESC. | HS CANСAN датчика | |
| CCM | Модуль системы управления микроклиматом (CCM)Управляет функциями блока регулировки микроклимата и обменивается данными с другими модулями управления в сети MS CAN. | MS CAN | |
| CEM | Центральный электронный модуль (СЕМ)Является главным модулем управления и узловой точкой между HS-CAN и MS-CAN. Этот модуль управления обеспечивает общее функционирование электрической системы. Этот модуль управления содержит прерывающие резисторы для HS-CAN, MS-CAN и Utökat-CAN. | HS CANMS CANРасширенная шина CAN | |
| CPM | Модуль подогревателя сгорания (CPM)Управляет функцией стояночного отопителя. | MS CAN | Дополнительное/вспомогательное оборудование.В зависимости от рынка сбыта. |
| CVM | Модуль предельной скорости (CVM)Содержит лазерный датчик и управляет функцией для City Safety. |
HS CANСAN датчика | Защита от столкновений, автоматическое торможение. |
| DDM | Модуль двери водителя (DDM)Управляет функциями дверей на стороне водителя и некоторыми функциями других дверей. | MS CAN | Содержит модуль управления задней двери со стороны водителя (RDDM) и переключатель двери водителя DDS в качестве подчиненных модулей LIN. |
| DEM | Электронный модуль дифференциала (DEM)Управляет включением полного привода и обменивается данными с другими модулями управления по шине HS-CAN. | HS CAN | Применимо только к полноприводным автомобилям. |
| DIM | Модуль снабжения водителя информацией (DIM)Управляет функциями комбинированной приборной панели. Этот модуль управления содержит один из двух оконечных резисторов для MS CAN. | MS CANHS CAN | |
| ECM | Модуль управления двигателя (ЕСМ)Управляет функциями двигателя. Этот модуль управления содержит один из двух оконечных резисторов для HS CAN. | HS CANЛокальная шина CAN | Различные варианты в зависимости от двигателя. |
| FLR | Модуль переднего радара (FLR)Определяет препятствие спереди. | Локальная шина CAN | Модуль управления, подчиненный модулю управления системы переднего наблюдения (FSM) |
| FSM | Модуль управления системы переднего наблюдения (FSM)Включает камеру и функции управления для активации системы безопасности. | HS CANЛокальная шина CAN | Дополнительное/вспомогательное оборудование. В качестве подчиненного модуля имеет модуль переднего радара (FLR). Управляет, в частности, функциями круиз-контроля (системы поддержания постоянной скорости), защиты пешеходов, предупреждения столкновений, поддержки тормозов и автоматического торможения. |
| ICM | Модуль управления информационно-развлекательной системы (ICM)Управляет функциями звуковоспроизведения и навигации. Этот модуль управления также является главным модулем управления в сети MOST. | MS CAN(MOST) | Чтобы получить дополнительную информацию, касающуюся сети MOST, см. Конструкция и работа, MOST: Устранение неисправности в сети MOST Этот модуль управления никогда не устанавливается вместе с головным блоком информационно-развлекательной системы (IHU). |
| IHU | Модуль управления информационно-развлекательной системы (IHU)Этот модуль управления управляет функциями информационно-развлекательной системы и подключается к переднему монитору. | MS CAN(MOST) | Чтобы получить дополнительную информацию, касающуюся сети MOST, см. Конструкция и работа, MOST: Устранение неисправности в сети MOST Этот модуль управления никогда не устанавливается вместе с модулем управления информационно-развлекательной системы (ICM) и встроенным модулем звуковоспроизведения (IAM). |
| KVM | Модуль бесключевого автомобиля (KVM)Управляет функциями системы бесключевого доступа. | MS CAN | Дополнительное/вспомогательное оборудование. |
| OWS | Датчик веса сидящего (OWS) | СAN датчика | |
| PAC | Модуль камеры парковки (PAC)Управляет функциями задней камеры парковки. | MS CANРасширенная шина CAN | Дополнительное/вспомогательное оборудование.MS-CAN относится к S60 (11-), V60 и XC60 из структурных недель -201345.Utökat-CAN относится к S60 (11-), V60 и XC60 из структурных недель 201346- и к S60L. |
| PAM | Модуль помощи при парковке (PAM)Управляет функциями системы помощи при парковке. | HS CAN | Дополнительное/вспомогательное оборудование. |
| PDM | Модуль двери пассажира (PDM)Управляет функциями дверей на стороне пассажира. | MS CAN | Содержит модуль управления задней двери со стороны водителя (RDDM) в качестве подчиненного модуля LIN. |
| PHM | Модуль телефона (PHM)Управляет функциями подключения мобильного телефона. Входит как составная часть в информационно-развлекательную систему. | MS CAN(MOST) | Дополнительное/вспомогательное оборудование.Имеется в различных конфигурациях. |
| PSCM | Power Steering Control Module (PSCM)Управляет гидроусилителем руля автомобиля. | HS CAN | |
| PSM | Модуль сиденья с электроприводом (PSM)Управляет положениями и функциями сидения водителя. | MS CAN | Дополнительное/вспомогательное оборудованиеПримечание: Модуль сиденья с электроприводом (PSM) не проверяет подогрев сиденья и функцию надувной подушки безопасности SIPS (Системы защиты при боковом ударе). |
| SRS | Модуль дополнительной системы удерживания (SRS)Управляет системой безопасности при столкновении | MS CANСAN датчика | В качестве подчиненного модуля имеет датчик веса сидящего (OWS) (только в США/Канаде/Мексике), для проверки присутствия человека на сиденье пассажира. |
| Датчик угла рулевого управления | Модуль датчика угла рулевого колеса (SAS)Сообщает о положении руля на сеть CAN. Входит в систему предотвращения юза. | HS CAN | Находится и получает напряжение от модуля руля (SWM). |
| SODL | Модуль обнаружения бокового столкновения, левый (SODL)Управляет функцией для Blind Spot Information System BLIS. |
Расширенная шина CAN | Дополнительное/вспомогательное оборудование.Управляет функциями Lane Change Merging Aid (LCMA) и Cross Traffic Alert (CTA). |
| SODR | Модуль обнаружения бокового столкновения, правый (SODR)Управляет функцией для Blind Spot Information System BLIS. |
Расширенная шина CAN | Дополнительное/вспомогательное оборудование.Управляет функциями Lane Change Merging Aid (LCMA) и Cross Traffic Alert (CTA). |
| TCM | Модуль управления коробки передач (TCM)Управляет функциями автоматической коробки передач. | HS CANЛокальная шина CAN | Имеется только на автомобилях с автоматической коробкой передач. |
| TRM | Модуль прицепа (TRM)Управляет функциями присоединенного прицепа. | MS CAN | Дополнительное/вспомогательное оборудование.Применимо только к автомобилям со сцепным устройством. |
