Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Количество модулей управления в контроллерной локальной сети зависит от уровня оборудования, модели автомобиля и производственной недели.
Примечание: Для поиска неисправностей в соответствующей сети CAN см. поиск неисправностей для кодов неисправностей, относящихся к CAN, для центрального электронного модуля (СЕМ). Выберите, например, какой-либо из CEM-DF01 - DF17 в зависимости от сети CAN.
| ### Объяснение | ||
|---|---|---|
LS CAN |
= | Секция низкой скорости контроллерной локальной сети (125 кбит/сек). Состоит из модулей управления, расположенных в салоне и багажном отсеке. |
HS CAN |
= | Секция высокой скорости контроллерной локальной сети (500 кбит/сек). Состоит из модулей управления, расположенных в моторном отсеке. |
| Подчиненный модуль управления | = | Модуль управления с низкой вычислительной способностью, который подсоединен к главному модулю управления, и работает только согласно командам от главного модуля управления. |
| Дополнительный | = | Вспомогательное оборудование, устанавливаемое на заводе согласно заказу при покупке нового автомобиля. |
| Вспомогательное оборудование | = | Послепродажная установка. |

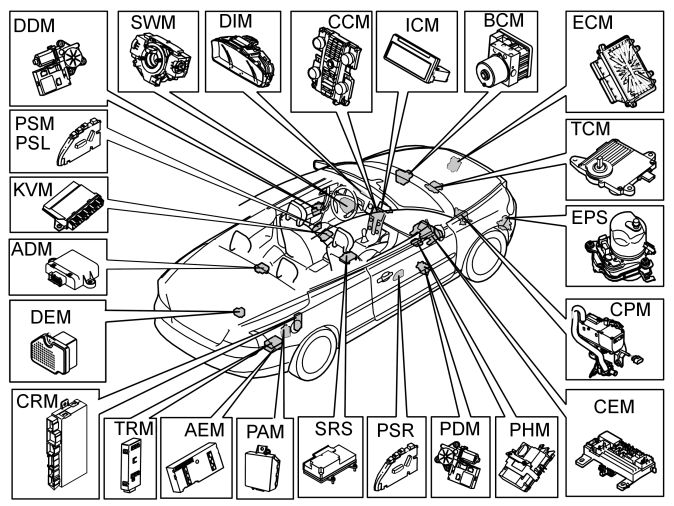

| ### модуль управления | ### Название / Функция | ### Сеть | ### Разное |
|---|---|---|---|
ADM |
Модуль дозировки добавки ADMКонтролирует дозу топливной добавки в главный топливный бак (дизель). |
HS CAN |
Только дизельные двигатели |
AEM |
Модуль электроники дополнительного оборудования AEMУправляет определенными вспомогательными функциями автомобиля. Например, интерфейс сигнализации другой компании (не Volvo), устанавливаемой после продажи. |
LS CAN |
Вспомогательное оборудование |
BCM |
Модуль системы тормозов BCMКонтролирует работу ABS-/EBD-/STC-/DSTC системы тормозов. |
HS CAN |
В качестве рабочего модуля входит датчик стабилизации BSC. |
Модуль управления климатической установкой CCMУправляет функциями системы управления микроклиматом и поддерживает связь с другими модулями через сеть сектора низкой скорости. |
|||
CEM |
Центральный электронный модуль CEMЯвляется главным модулем управления сети и интерфейсом между сторонами высокой и низкой скорости. Этот модуль управления имеет общую функцию в электрической системе. |
HS CAN/ LS CAN |
|
CPM |
Модуль дополнительного обогревателя CPMУправляет функцией стояночного обогревателя. |
LS CAN |
Дополнительное/вспомогательное оборудование.В зависимости от рынка сбыта |
CRM |
Модуль откидной крыши CRMУправляет функцией открываемой крыши. |
LS CAN |
Только C70 |
DDM |
Модуль двери водителя DDMУправляет функциями двери водителя и определенными функциями в других дверях. |
LS CAN |
|
DEM |
Модуль привода на четыре колеса DEMУправляет включением привода на четыре колеса и обменивается данными с другими модулями, используя сторону высокой скорости сети. |
HS CAN |
Только для автомобилей с AWD |
DIM |
Комбинированный прибор DIMУправляет функциями комбинированного прибора. Этот модуль управления содержит один из двух оконечных резисторов для LS CAN. |
LS CAN |
|
ECM |
Модуль управления двигателем ECMУправляет работой двигателя. Этот модуль управления содержит один из двух оконечных резисторов для HS CAN. |
HS CAN |
Различные варианты в зависимости от двигателя. |
EPS |
Модуль сервоуправления EPSУправляет функцией рулевого привода с усилителем. |
HS CAN |
|
ICM |
Модуль развлекательной системы ICMУправляет функциями звуковоспроизведения и навигации. Этот модуль управления также является главным модулем управления в сети MOST. |
LS CAN (MOST) |
Чтобы получить дополнительную информацию, касающуюся сети MOST, см. Конструкция и работа, MOST. |
KVM |
Модуль бесключевого автомобиля KVMУправляет функциями системы бесключевого доступа. |
LS CAN |
Дополнительный |
PAM |
Модуль помощи при парковке PAMУправляет функциями системы помощи при парковке. |
LS CAN |
Дополнительное/вспомогательное оборудование |
PDM |
Модуль двери пассажира PDMУправляет функциями в двери пассажира. |
LS CAN |
|
PHM |
Модуль телефона PHMУправляет функциями телефона. Часть информационно-развлекательной системы. |
LS CAN (MOST) |
Дополнительное/вспомогательное оборудование.Имеется в различных конфигурациях. |
PSM |
Модуль переднего кресла PSMУправляет положениями и функциями сидения водителя. |
LS CAN |
Стандартное/дополнительное оборудование S40/V50 Примечание: > Модуль управления переднего кресла PSM не управляет обогревом кресла и функцией подушки SIPS. |
PSL |
Модуль левого переднего кресла PSLУправляет функцией электрического управления передним сиденьем на левой стороне. |
LS CAN |
Опция для C30/C70. Примечание: > Модуль управления левого переднего кресла PSL не управляет обогревом кресла и функцией подушки SIPS. |
PSR |
Модуль правого переднего кресла PSRУправляет функцией электрического управления передним сиденьем на правой стороне. |
LS CAN |
Опция для C30/C70. Примечание: > Модуль управления правого переднего кресла PSR не управляет обогревом кресла и функцией подушки SIPS. |
SRS |
Модуль системы защиты от удара SRSУправляет работой системы защиты от удара в автомобиле. Этот модуль управления содержит один из двух оконечных резисторов для LS CAN. |
LS CAN |
В качестве рабочего модуля входит датчик веса пассажира OWS, контролирующий нахождение пассажира в кресле. |
SWM |
Модуль рулевого колеса SWMПринимает сигналы от выключателя в рулевом колесе и от органов управления, расположенных вокруг рулевого колеса. Этот модуль управления содержит один из двух оконечных резисторов для HS CAN. |
HS CAN |
|
TCM |
Модуль трансмиссии TCMУправляет функционированием автоматической коробки передач. |
HS CAN |
Только для автомобилей с автоматической коробкой передач. |
TRM |
Модуль буксирного крюка TRMУправляет функциями прицепа. |
LS CAN |
ДополнительныйПрименимо только к автомобилям со сцепным устройством. |
