Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2004 |
| S80 (-06) | — | 1999–2004 |
| V70 (00-08) | — | 2000–2004 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2004 |
| XC90 | — | 2003, 2004 |

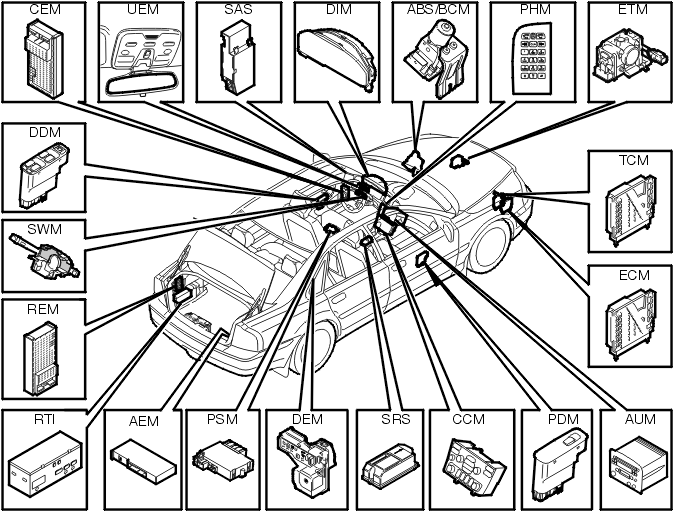

Модули управления
Число модулей управления в контроллерной локальной сети меняется в зависимости от уровня оборудования, модели автомобиля и производственной недели. Описание относится к производственной неделе 199815-200149. Производственная неделя и неделя изготовления не обязательно являются одной и той же неделей. Неделя изготовления - это неделя, в течение которой автомобиль был изготовлен на заводе. Комплектация автомобиля зависит от производственной недели. Производственная неделя может длиться много недель изготовления. Производственная неделя указывается в формате YYYYWW.Например, производственная неделя 199815 указывает на то, что производственной неделей автомобиля является неделя 15 1998 г.
| ### Объяснение |
|---|
| Низкая скорость, контроллерная локальная сеть |
| Высокая скорость, контроллерная локальная сеть |
| Последовательная |
| Подчиненный модуль управления |
| Вариант |
| Вспомогательное оборудование |
| ### Модуль управления | ### Название / Функция | ### Связь | ### Другие | ||
| ABS | Модуль антиблокировочной тормозной системы. | Высокая скорость, контроллерная локальная сеть | Заменен модулем управления тормозами, начиная с производственной недели 200135 включительно. | ||
| Управляет функциями тормозной системы ABS/Электронная система распределения тормозных сил/DSTC (Система динамической устойчивости и контроля пробуксовки колес)/STC (Система устойчивости и контроля пробуксовки колес) и поддерживает связь с другими модулями через сектор высокой скорости сети. Содержит прерывающий резистор для сети.Заменен модулем управления тормозами, начиная с производственной недели 200135 включительно. | |||||
| Вспомогательный электронный модуль | Вспомогательный электронный модуль. | LS Контроллерная локальная сеть | Вспомогательное оборудование | ||
| Управляет определенными вспомогательными функциями автомобиля. Модуль управления поддерживает связь с другими модулями управления через сектор низкой скорости сети. | |||||
| Модуль управления системы звуковоспроизведения | Модуль звуковоспроизведения. | Низкая скорость, контроллерная локальная сеть | Стандартное/вспомогательное/дополнительное оборудование. | ||
| Управляет магнитолой / звуковоспроизводящим оборудованием и поддерживает связь с другими модулями через сектор низкой скорости сети. | |||||
| Модуль управления тормозами | Модуль управления тормозами | HS Контроллерная локальная сеть | Заменяет модуль управления ABS с производственной недели 200135. | ||
| Управляет функциями тормозной системы ABS/Электронная система распределения тормозных сил/DSTC (Система динамической устойчивости и контроля пробуксовки колес)/STC (Система устойчивости и контроля пробуксовки колес) и поддерживает связь с другими модулями через сектор высокой скорости сети. Содержит прерывающий резистор для сети.Заменяет модуль управления ABS с производственной недели 200135. | |||||
| Модуль системы управления микроклиматом | Модуль системы управления микроклиматом | Низкая скорость, контроллерная локальная сеть | STD/ MCC/ ECC | ||
| Управляет функциями системы управления микроклиматом и поддерживает связь с другими модулями через сеть сектора низкой скорости. | |||||
| Центральный электронный модуль | Центральный электронный модуль | HS контроллерной локальной сети/ LS контроллерной локальной сети | |||
| Является главным модулем управления сети и интерфейса между контурами высокой и низкой скорости. Модуль управления выполняет сложную функцию в электрической системе и контролирует много функциональностей. | |||||
| Модуль дополнительного обогревателя | Модуль Подогревателя Сгорания | Последовательная | Дополнительный /вспомогательный.В зависимости от рынка сбыта | ||
| Запустите стояночный обогреватель. Модуль подогревателя сгорания является ведомым модулем управления центрального электронного модуля и поддерживает связь последовательно. | Ведомый модуль управления центрального электронного модуля. | ||||
| Модуль двери водителя | Модуль Двери Водителя | LS Контроллерная локальная сеть | |||
| Управляет функциями двери водителя и поддерживает связь с другими модулями через сеть контура низкой скорости. | |||||
| DEM | Электронный модуль дифференциала | HS Контроллерная локальная сеть | Дополнительный, начиная с производственной недели 200135 включительно. | ||
| Управляет включением привода на четыре колеса и поддерживает связь с другими модулями через сеть контура низкой скорости. | |||||
| Модуль снабжения водителя информацией | Модуль снабжения водителя информацией | LS Контроллерная локальная сеть | |||
| Управляет функциями комбинированной приборной панели и поддерживает связь с другими модулями через сеть контура низкой скорости. | |||||
| Модуль управления двигателя | Модуль управления двигателя | HS Контроллерная локальная сеть | Различные варианты в зависимости от двигателя. | ||
| Управляет функциями двигателя и поддерживает связь с другими модулями через сеть контура высокой скорости. Содержит прерывающий резистор контура высокой скорости на сети для тех двигателей, которые не имеют модуля электронной дроссельной заслонки. | |||||
| Модуль электронной дроссельной заслонки | Модуль электронной дроссельной заслонки | HS Контроллерная локальная сеть | Только для бензиновых двигателей. | ||
| Управляет дроссельной заслонкой и поддерживает связь с другими модулями через сеть контура высокой скорости. Содержит прерывающий резистор контура высокой скорости на сети. | Изменение в конструкции было сделано в производственную неделю 200135 на определенных бензиновых двигателях. Модуль электронной дроссельной заслонки был заменен новым типом электронной дроссельной заслонки, которая не поддерживает связь при помощи контроллерной локальной сети. | ||||
| GSM | Модуль Переключателя Передач | Последовательная | Ведомый модуль управления модуля управления коробки передач. | ||
| Передает и принимает информацию о положении переключателя передач и яркости подсветки переключателя передач. Модуль переключателя передач является ведомым модулем модуля управления коробки передач и поддерживает связь последовательно. | Применимо только к автомобилям с автоматической коробкой передач. | ||||
| Модуль Датчика Наклона | Модуль Датчика Наклона | Последовательная | Дополнительный /вспомогательный.Ведомый модуль управления заднего электронного модуля. | ||
| Используется для сигнализации, передает информацию об угле наклона автомобиля. Модуль датчика наклона является ведомым модулем заднего электронного модуля и поддерживает связь последовательно. | |||||
| LSM | Модуль выключателей освещения | Последовательная | Ведомый модуль управления центрального электронного модуля. | ||
| Передает информацию о выключателе освещения, регулировке уровня луча света и положениях реостата, а также о состоянии выключателей. Модуль выключателя освещения является ведомым модулем управления центрального электронного модуля и поддерживает связь последовательно. | |||||
| Датчик движения объектов | Модуль Датчика Движения Объектов | Последовательная | Дополнительный /вспомогательный.Ведомый модуль управления верхнего электронного модуля. | ||
| Используется для сигнализации, передает информацию о движении в салоне. Модуль датчика движения объектов является ведомым модулем управления верхнего электронного модуля и поддерживает связь последовательно. | |||||
| Модуль двери пассажира | Модуль двери пассажира | LS Контроллерная локальная сеть | |||
| Управляет функциями двери пассажира и поддерживает связь с другими модулями через сеть контура низкой скорости. | |||||
| Модуль автомобильного телефона | Модуль Телефона | LS Контроллерная локальная сеть | Дополнительный /вспомогательный. | ||
| Управляет функциями автомобильного телефона и поддерживает связь с другими модулями через сеть контура низкой скорости. | |||||
| Модуль сиденья с электроприводом | Модуль сиденья с электроприводом | LS Контроллерная локальная сеть | Стандартный/ дополнительный | ||
| Управляет положениями и функциями сидения водителя. Поддерживает связь с другими модулями управления через контур низкой скорости на сети. | Примечание: > Модуль сидения с электроприводом не проверяет подогрев сидения и функцию надувной подушки безопасности SIPS (Системы защиты при боковом ударе). | ||||
| Задний электронный модуль | Задний электронный модуль | LS Контроллерная локальная сеть | |||
| Управляет электрическими функциями в заднем отделе автомобиля и поддерживает связь с другими модулями через контур низкой скорости на сети.Содержит прерывающий резистор для сети. | |||||
| RTI (Дорожная информация) | Модуль Дорожной Информации | LS Контроллерная локальная сеть | Дополнительный /вспомогательный | ||
| Управляет функциями дорожной информации и поддерживает связь с другими модулями через контур низкой скорости на сети. | |||||
| Датчик угла рулевого управления | Модуль Датчика Угла Рулевого Управления | HS Контроллерная локальная сеть | Вариант.Используется в системе DSTC (Система динамической устойчивости и контроля пробуксовки колес). | ||
| Собирает информацию об угле рулевого управления и поддерживает связь с другими модулями управления при помощи контура высокой скорости на сети. | |||||
| Модуль управления сирены | Модуль Управления Сирены | Последовательная | Дополнительный /вспомогательный.Ведомый модуль управления верхнего электронного модуля. | ||
| Управляет сиреной и функциями. Модуль управления сиреной является ведомым верхнего электронного модуля и поддерживает связь последовательно. | |||||
| SRM | Модуль люка крыши | Последовательная | Вариант.Ведомый модуль управления верхнего электронного модуля. | ||
| Управляет люком в крыше и функциями. Модуль управления люком в крыше является ведомым верхнего электронного модуля и поддерживает связь последовательно. | |||||
| SRS (Дополнительная система удерживания) | Модуль Дополнительной Удерживающей Системы | LS Контроллерная локальная сеть | |||
| Управляет системой безопасности при столкновении и поддерживает связь с другими модулями через контур низкой скорости на сети. | |||||
| Модуль рулевого колеса | Модуль рулевого колеса | LS Контроллерная локальная сеть | |||
| Принимает сигналы от выключателя в рулевом колесе и управлении расположенном около рулевого колеса.Поддерживает связь с другими модулями управления через контур низкой скорости на сети. | |||||
| Модуль управления коробки передач | Модуль управления коробки передач | HS Контроллерная локальная сеть | Применимо только к автомобилям с автоматической коробкой передач. | ||
| Управляет автоматической коробкой передач и поддерживает связь с другими модулями через контур высокой скорости на сети. | |||||
| Верхний электронный модуль | Верхний электронный модуль | LS Контроллерная локальная сеть | Встроен в зеркало заднего вида. | ||
| Управляет электрическими функциями в верхней секции салона. Поддерживает связь с другими модулями управления через контур низкой скорости на сети.Содержит прерывающий резистор для сети. | Примечание: > Существует два варианта верхнего электронного модуля. Один с функцией автоматического противоослепляющего устройства и один без нее. Эти два варианта не могут заменять друг друга. | ||||
