Модули надувных подушек (1996, 1997)

Применимость

Общие сведения

Каждый модуль надувной подушки состоит из собственно надувной подушки и газогенератора. Они крепятся в виде единого блока в центре рулевого колеса и в приборной панели.

Внимание: Модули надувных подушек нельзя разбирать, ремонтировать или переставлять в другой автомобиль.

При утилизации автомобиля или замене надувных подушек безопасности см. Правила обращения с несработавшими модулями надувных подушек/пи ротехническими натяжителями ремней безопасности.

Примечание: Для обеспечения надежности компания Volvo рекомендует заменять модули надувных подушек каждые 10 лет.

Модуль рулевого колеса

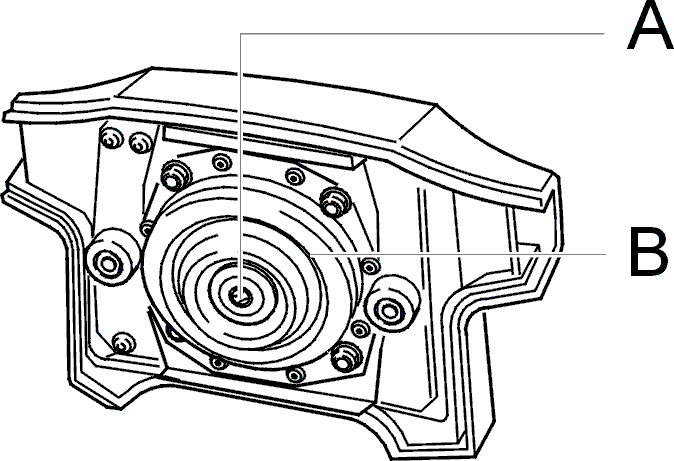

При получении воспламенителем электрического сигнала от модуля датчика газовый генератор выделяет безвредный газ, который быстро надувает подушку. Модуль рулевого колеса состоит из электрического воспламенителя (A), находящегося в газовом генераторе (B), отверстие которого находится в свернутой надувной подушке.

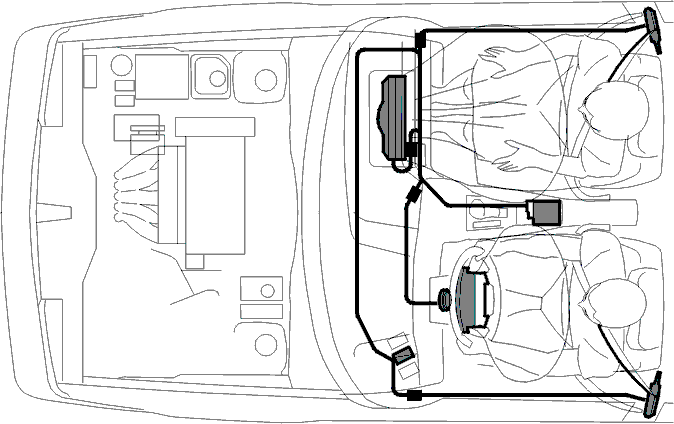

Модуль пассажира

Она отличается тем, что газовый генератор рассчитан на больший объем надувной подушки.

Внимание: Если в автомобиле имеется система SRS (Надувная подушка) со стороны пассажира, то никогда не ставьте детское сиденье на сиденье переднего пассажира.

Отсоединение модуля надувной подушки на стороне пассажира

По желанию автовладельца провод воспламенения модуля надувной подушки на стороне пассажира может быть отсоединен, если это не противоречит требованиям законодательства в конкретной стране. После этого можно устанавливать на переднее сиденье пассажира детское сиденье, монтируемое спинкой вперед.

Надувная подушка

Надувная подушка сложена на верхней части газогенератора в модуле надувной подушки. В надутом состоянии объем подушки на стороне пассажира равен примерно 150 литрам, а на стороне водителя - примерно 60 литрам.Надувная подушка изготовлена из прочной полиамидной ткани с вентиляционными отверстиями. Газ выходит через вентиляционные отверстия, поэтому подушка сжимается с нужной скоростью, ограничивая движение водителя и пассажира вперед.

Газовый генератор

В каждом модуле надувной подушки имеется газовый генератор. Газовый генератор является герметизированным блоком, изготовленным из алюминия или стали. В нем находится горючее вещество, выделяющее при своем сгорании безвредный газ. Как описано ранее, наполнение надувной подушки происходит весьма быстро.
