Модуль управления, топливный насос, замена (B5254T4)

Автомобили с модулем управления топливного насоса, расположенным на топливном баке

Откройте крышку багажника/дверь задка

Снимите:

• коврик в багажном отсеке/крышку люка в полу
• подушка заднего сиденья
• правую боковую поддержку Обивка, боковая подушка, замена

Снимите правую часть спинки сиденияИспользуйте новый винт, М10 1 шт.Затяните с моментом 50Нм.

Отсоедините консоль для детского кресла от пола.Используйте новые винт и гайку.1 винт М10 затягивайте с усилием 50 Нм.1 винт М12 затягивайте с усилием 80 Нм.

Отодвиньте в сторону изоляционный коврик.

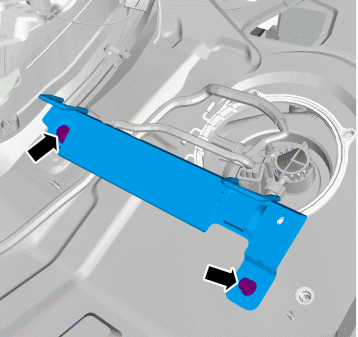

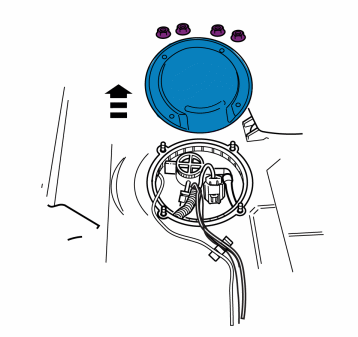

Снимите правую крышку в полу над топливным баком.

Отсоедините:

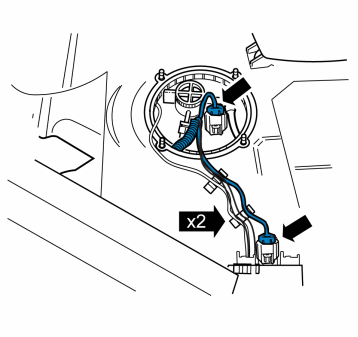

• контактные разъемы жгута проводов у колесной ниши/порога и топливного насоса
• провод от креплений

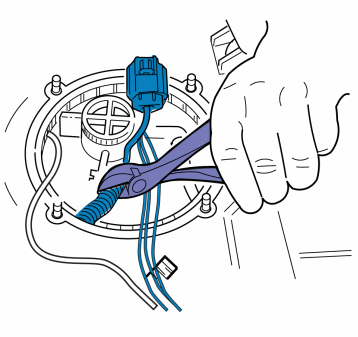

Отрежьте жгут проводов, как показано на рисунке, тогда вам будет легче снять жгут проводов.Отсоедините оставшуюся часть жгута проводов с контактным разъемом.

Поднимите автомобиль

Снимите:

• разъем с блока управления
• модуль управления с автомобиля
• жгут проводов из креплений
• жгут проводов с автомобиля

Убедитесь, что топливопровод закреплен в зажимах.

Автомобили с модулем управления топливного насоса, расположенным сзади с правой стороны в отделении для запасного колеса.

Снимите:

• коврик в багажном отсеке/крышку люка в полу так, чтобы получить доступ к отделению для хранения запасного колеса
• разъем с блока управления
• модуль управления от крепления "липучей лентой"

Автомобили с модулем управления топливного насоса, первоначально расположенным на топливном баке.

Замените задний жгут проводов новым.

На новом жгуте проводов имеется соединение для модуля управления.

Жгут проводов S60 и S60R МГ2005 арт. 30773828

Жгут проводов S60R МГ 2004 арт. 30773260

Жгут проводов V70 и V70R МГ2005 арт. 30773833

Жгут проводов V70R МГ2004 арт. 30773261

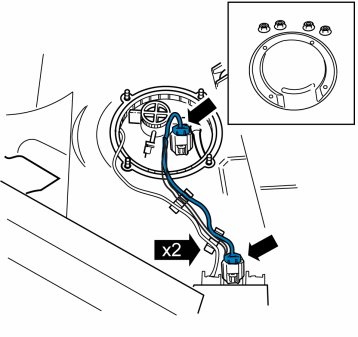

Подсоедините контактный разъем у порога и топливного насоса.Установите жгут проводов в зажиме уплотнительного кольца и креплениях на кузове.Установите крышку люка в полу и затяните с моментом 6 Нм.При установке люка внимательно следите за тем, чтобы уплотнение было расположено правильно.

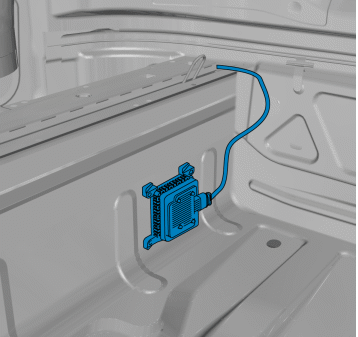

Модуль управления следует установить справа в задней части отделения для запасного колеса между двумя углублениями под жгутом с герметиком.Модуль управления арт. 30769225Снимите защитную пленку с самоклеящейся "липкой ленты" и установите на нее модуль управления.Подсоедините контактный разъем жгута проводов к модулю управления.

Установка производится в обратном порядке.

Автомобили с модулем управления топливного насоса, первоначально расположенным сзади с правой стороны в отделении для запасного колеса.

Установите:

• новый модуль управления
• контактный разъем на модуль управления двигателем
• коврик в багажном отсеке/крышку люка в полу
