Модуль управления, топливный насос, замена (2004, 2005)

Информация по новому местонахождению

Примечание: Новое местонахождение модуля топливного насоса, см. шаг 2.

Модуль управления был перемещен из предыдущего положения под подкрыльником на правой стороне в переднюю часть задней колесной ниши.

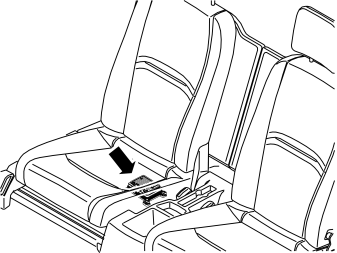

Новое местонахождение на правой стороне под задним сиденьем (второй ряд), как показано на рисунке.Он закрыт ковриком и находится в пластмассовом кожухе.

Зажигание в положении 0.

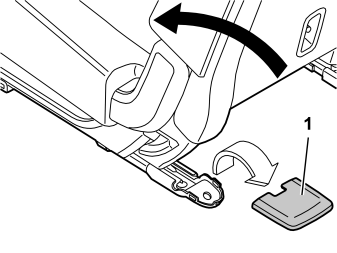

Демонтаж второго ряда сидений

Снимите:

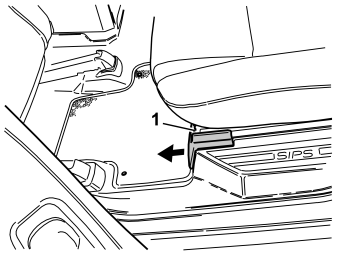

• колпаки над полозьями сидений
• винты, 12 шт. к раме полозьев сиденья

Снимите сиденья.

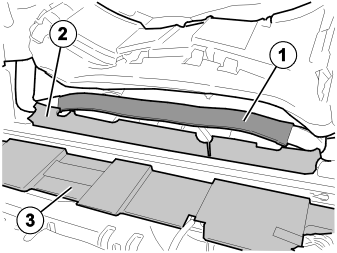

Демонтаж изолирующего блока

Поднимите коврик.Снимите:

• вентиляционную трубу (1)
• изолирующий блок (2)
• изолирующий блок (3)

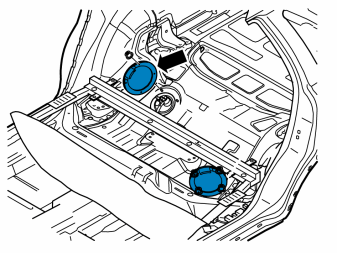

Демонтаж крышки

Снимите крышку на правой стороне над топливным насосом.

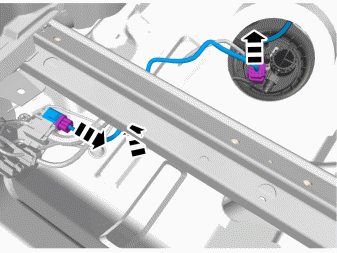

Демонтаж жгута проводки

Снимите:

• контактный разъем проводки с топливного насоса
• соединение около порога
• крепление на полу для жгута проводки

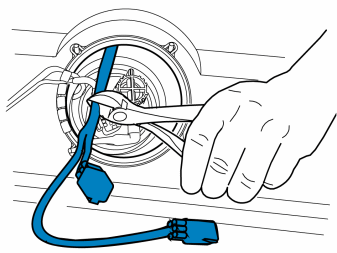

Отрежьте снятый провод так, чтобы можно было снять оба контактных разъема.Это необходимо сделать для того, чтобы можно было снять проводку снизу.

Демонтаж подкрыльника

Снимите правое заднее колесо, см.:Снятие, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаСнимите заклепки и пластмассовые гайки подкрыльника.Отведите подкрыльник в сторону.

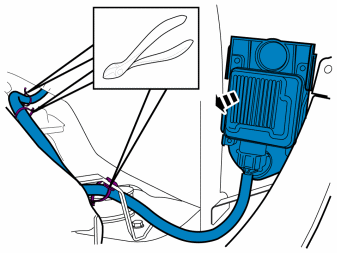

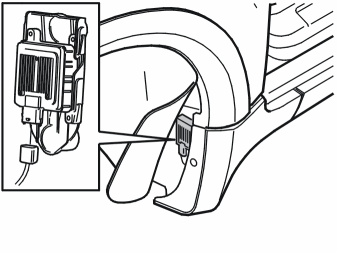

Демонтаж модуля управления

Снимите:

• модуль управления с колесной ниши в комплекте с креплением
• жгут проводки с его креплениями

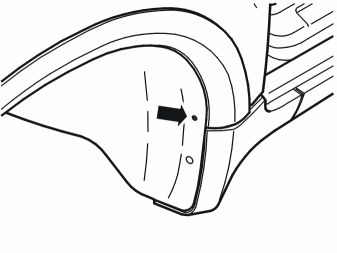

Установка резиновых заглушек

Установите две резиновых заглушки колесной ниши.

Установка подкрыльника

Установите подкрыльник с пластмассовыми гайками и заклепкамиУстановите колесо, см.:Снятие, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолеса

Установка нового модуля управления

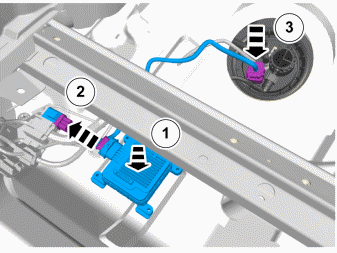

Установите модуль управления на двух выступах в полу с зазором рамы сиденья как минимум в 5 мм.Снимите защитную шейку крепления на репейниковой ленте и установите модуль управления.Установите жгут проводки к соединению около порога, топливному насосу и к модулю управления, а также крепление в полу.

Установка защитной крышки

Проверьте тщательно, чтобы уплотнение крышки было без повреждений, и чтобы провода находились в выемке.Проверьте также, чтобы заглушки находились на местах в уплотнении.Установите крышку и затяните с усилием в 6 Нм.

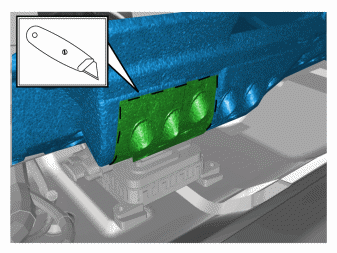

Модификация изолирующего блока

Отметьте и сделайте выемку в изолирующем блоке модуля управления.

Установка изолирующего блока

Поднимите коврик.Установите:

• вентиляционную трубу (1)
• изолирующий блок (2)
• изолирующий блок (3)

Установка сидений

Установите:

• сиденья. Используйте новые винты, 12 шт. М10. Затяните с усилием в 50 Нм
• колпаки над полозьями сидений
