Модуль управления, топливный насос, замена (2003, 2004)

Информация по новому местонахождению

Примечание: В конструкцию было введено новое местонахождение топливного насоса.

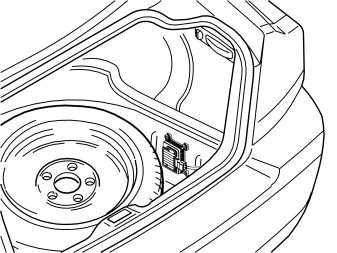

Модуль управления был перемещен с предыдущего местонахождения на топливном баке, как показано на иллюстрации.

Модуль управления должен устанавливаться на правом краю на емкости запасного колеса.

Демонтаж заднего сиденья

Ключ зажигания должен быть в положении 0.Откройте крышку/люк багажника.

Снимите:

• жгут проводки багажника/люк пола
• подушки заднего сиденья.

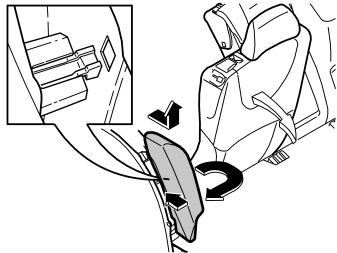

Наклоните вперед спинку заднего сиденья.Снимите правую амортизирующую прокладку, см.:Снятие, замена и установкаКузов и интерьерИнтерьерЗаднее сиденье, сиденье пассажира, сиденьеСнимите правую часть спинки.

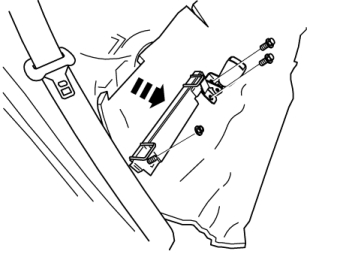

Относится только к автомобилям с кронштейном детского кресла:Снимите кронштейн с пола.Момент затяжки M10, 50 Нм и M12, 80 Нм.Распространяется на все модели:Пригните в сторону изоляционный жгут.

Демонтаж жгута проводки

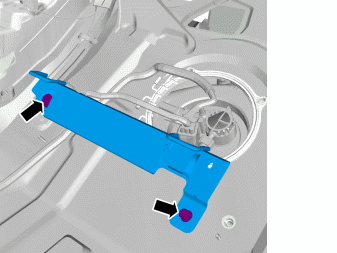

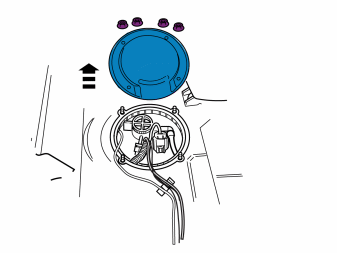

Снимите правый люк пола над топливным баком.

Снимите:

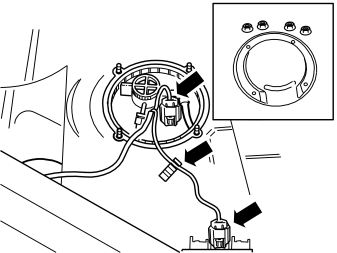

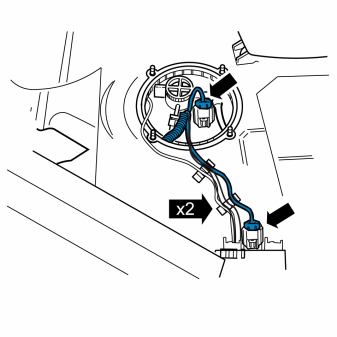

• Контактный разъем жгута проводки около колесной ниши/порога и топливного насоса
• проводку с креплений.

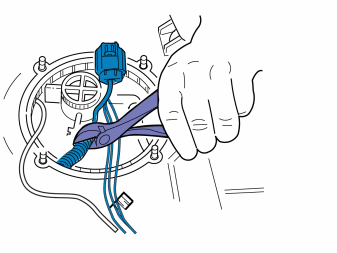

Отрежьте жгут проводки как показано на иллюстрации. Это необходимо выполнить для того, чтобы жгут проводки было легче достать из автомобиля.Снимите оставшуюся часть жгута проводки с контактным разъемом.

Демонтаж старого модуля управления

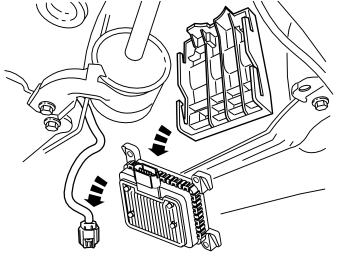

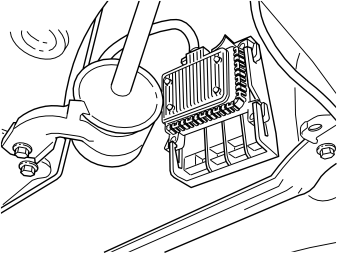

Поднимите автомобиль.Модуль управления находится около топливного бака на правой стороне.

Снимите:

• контактный разъем модуля управления
• модуль управления от автомобиля
• Жгут проводки с его креплений
• жгут проводки с автомобиля.

Проверьте, чтобы топливопровод находился в его зажимах.

Замена жгута проводки

Замените задний жгут проводки на новый согласно таблице материала.

На новом жгуте проводки имеется встроенное соединение модуля управления.

Установка жгута проводки

Подсоедините контактный разъем около порога и топливного насоса.Установите жгут проводки в выемке уплотнительного кольца и закрепите его на кузове.Вставьте люк пола. Затяните с усилием в 6 Нм.Проверьте тщательно, чтобы уплотнение находилось на своем месте, когда будете устанавливать люк.

Установка модуля управления

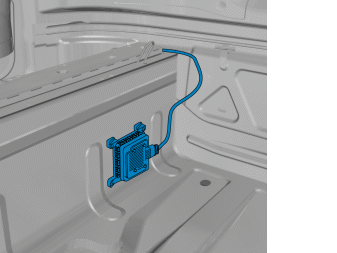

Модуль управления должен находиться в задней части емкости запасного колеса с правой стороны, между двумя выступами и под полосой уплотнительной массы.Снимите защитную ленту с самозакрепляющеяся репейниковой ленты и установите туда модуль управления.Подсоедините контактный разъем проводки от жгута проводки к модулю управления.

Пригните обратно изолирующий коврик.

Установите:

• кронштейн спинки к полу. Используйте новые болты, 1 шт. М10, и затяните с усилием в 50 Нм, 1 шт. М12, и затяните с усилием в 80 Нм.
• спинку, 1 шт. М10. Используйте новый винт, затяните до 50 Нм.
• Боковая подушка
• спинка сиденья
• коврик багажника/люки пола.
