модуль управления топливным насосом (B5254T2, B6294T, B8444S)

Автомобили с модулем управления топливного насоса, расположенного в правой задней колесной нише

Модуль управления топливного насоса, расположенный под подкрыльником с правой стороны в передней части задней колесной ниши, монтируется при замене с правой стороны под креслом заднего сиденья.

Снимите:

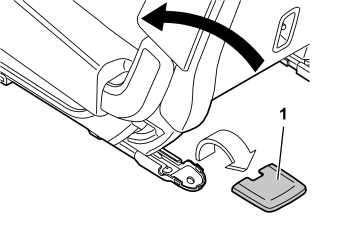

• крышки над полозьями сидений
• винты для полозьев сидений - каркас кузова, 12 шт.

Выньте сиденья.

Расстелите ковровое покрытие

Снимите:

1. вентиляционную трубку
2. изоляционный блок
3. изоляционный блок

Снимите защитную крышку с правой стороны над топливным насосом.

Снимите:

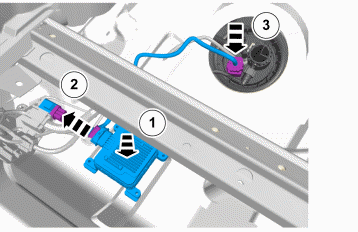

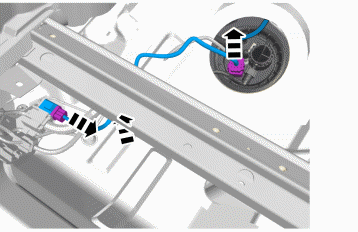

• контактные разъемы жгута проводки с топливного насоса
• соединение у порога
• крепление в полу для жгута проводки

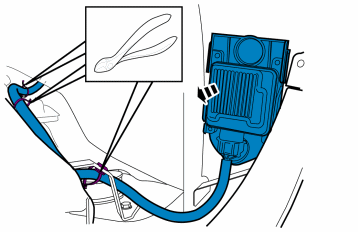

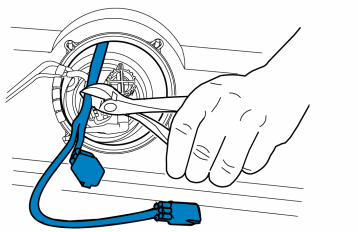

Отрежьте снятый провод, чтобы можно было снять оба контактных разъема. Это делается для того, чтобы провод можно было снять снизу.

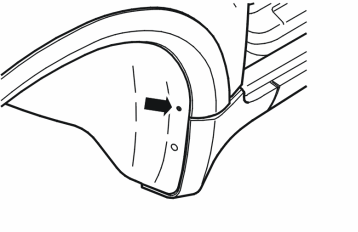

Снимите правое заднее колесо.Снимите заклепку и пластмассовые гайки для подкрыльника.Отогните облицовку крыла в сторону.

Снимите:

• модуль управления с колесной ниши в комплекте с креплением
• жгут проводки со своими креплениями

Автомобили с модулем управления топливного насоса, расположенного под креслом правого сиденья

Снимите:

• крышки на полозьях сидений
• 4 винта

Снимите сиденье с правой стороны.

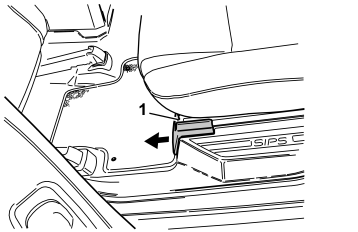

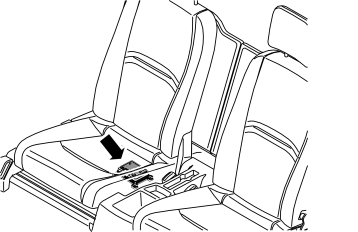

Отогните вверх коврик. Освободите немного защиту порога.Осторожно поднимите изолирующий блок и поместите под него колодку, чтобы модуль управления стал доступен.Установите новый модуль управления и подсоедините контактный разъем провода.Снимите колодку, отогните обратно коврик и прижмите защиту порога.

Автомобили с модулем управления топливного насоса, первоначально расположенного в правой задней колесной нише

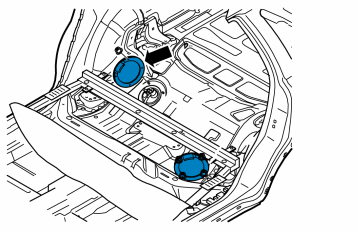

Установите две резиновые заглушки для колесной ниши.Заглушка арт. 974688

Установите подкрыльник с пластмассовыми гайками и заклепкойУстановите колесо. Установка колес

Поместите модуль управления в двух углублениях в полу с зазором для рамы сиденья минимум 5 мм.Модуль управления арт. 30769225Снимите защитную ленту для крепления на ленте-липучке и установите модуль управления.Установите жгут проводки для соединения у порога, топливного насоса и модуля управления, а также крепление в полу.жгут проводов арт. 30724838

Проверьте, чтобы уплотнение защитной крышки было исправно и чтобы кабели были расположены в углублениях.Проверьте, чтобы заглушки были на своем месте в уплотнении.Установите защитную крышку и затяните с моментом 6 Нм.

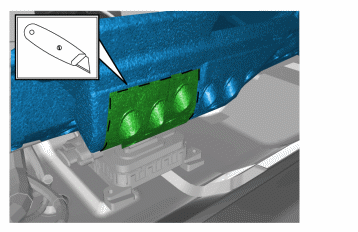

Отметьте и сделайте углубление для модуля управления в изолирующем блоке.

Расстелите ковровое покрытие

Установите:

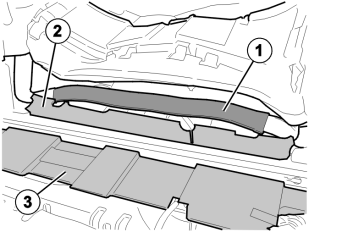

• вентиляционную трубку (1)
• изоляционный блок (2)
• изоляционный блок (3)

Установите

• сиденья. Используйте новые винты, 12 шт. М10. Затяните с моментом 50 Нм.
• крышки над полозьями сидений

Автомобили с модулем управления топливного насоса, первоначально расположенного под креслом правого сиденья

Установите сиденье. Используйте новые винты, 4 шт. М10.Затяните до 50Нм
