Модуль управления SRS (2001, 2002)

Подготовка

Подготовьте автомобиль согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора

Снятие модуля управления

Снимите:

• заднюю центральную консоль согласно Заднюю центральную консоль
• три винта.

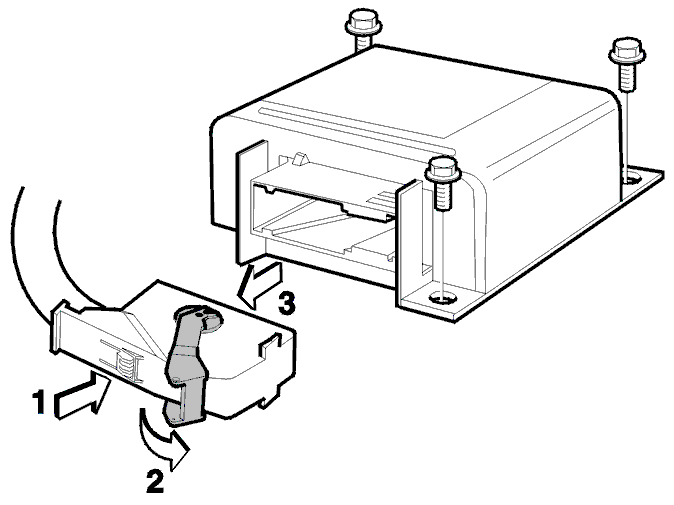

Вдавите фиксатор (1) на разъеме.Передвиньте крепежный кронштейн (2) с выступа.Отсоедините разъем (3).Снимите модуль управления.

Осторожно: Не касайтесь штырьков на разъемах. Статический разряд может повредить модуль управления.

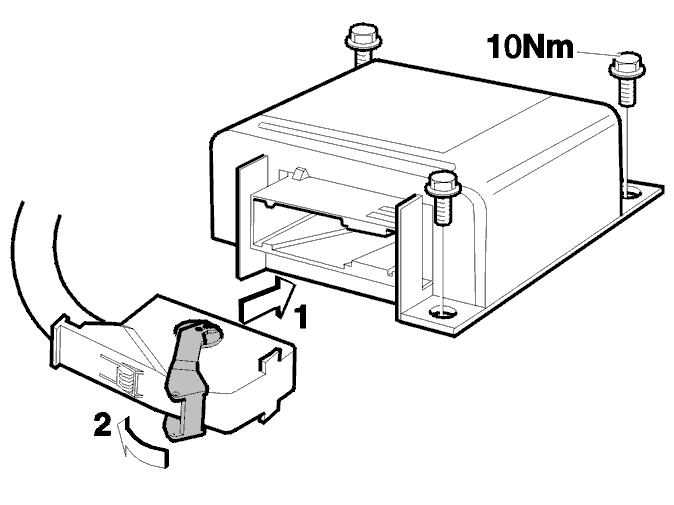

Установка модуля управления

Осторожно: Убедитесь, что между модулем управления и кронштейном кузова нет грязи.

Подсоедините разъем.Зафиксируйте разъем крепежным кронштейном (2).Установите модуль датчика при помощи новых винтов. Затяните винты. Затяните до 10 Н·м.

Примечание: Важно, чтобы модуль датчика был правильно установлен на шасси, с тем чтобы столкновение могло быть зарегистрировано.

Установите заднюю центральную консоль согласно Заднюю центральную консоль.

Заключительные операции

Подготовьте автомобиль согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.Убедитесь, что индикаторная лампа SRS гаснет через приблизительно 10 секунд.
