Модуль управления SRS (1999, 2000)

Подготовка

• запишите код защиты от кражи магнитолы.
• выключите зажигание.
• отсоедините отрицательный провод аккумулятора.

Снятие модуля управления SRS

Внимание: При снятии или установке модуля управления, аккумулятор должен быть отсоединен.

Снимите:

• панели и крышку.Замена центральной консоли,.
• винты и разъемы.Замена центральной консоли,.

Примечание: В С70 купе на центральной консоли нет заднего выключателя.

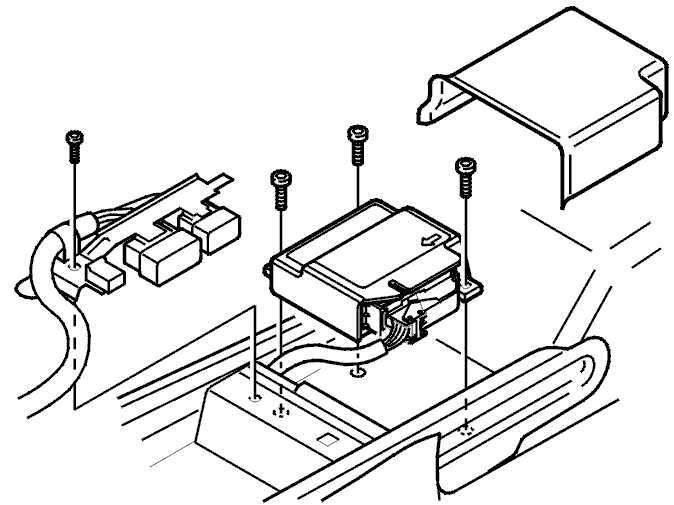

• 1 винт кронштейна и сдвиньте кронштейн и разъемы в сторону.
• 1 крышку модуля управления.
• 3 винта Torx 30 модуля управления.
• 1 винт разъема.
• поднимите модуль управления.

Снятие разъема модуля управления SRS

Снимите:

• разъем модуля управления, сдавив защелку (1) и отогнув запорную планку вперед (2).
• разъем с модуля управления, следуя направлению стрелки (3) на иллюстрации.

Осторожно: Не трогайте штырьковые выводы модуля управления. Существует опасность возникновения электростатического разряда, который может повредить модуль управления.

Установка разъема модуля управления SRS

Внимание: При снятии или установке модуля управления, аккумулятор должен быть отсоединен.

Установите:

• разъем на модуль управления, следуя направлению стрелки (1) на иллюстрации.
• разъем модуля управления, отгибая запорную планку (2) назад до тех пор, пока она не пройдет защелку. Это необходимо сделать до того, как модуль управления будет закреплен на своем месте.

Установка модуля управления SRS

Установите 3 винта Torx 30. Момент затяжки для модуля управления:10 Н·м.

Осторожно: Винты ранее нарезали резьбу в листовом металле, поэтому они должны быть установлены так, чтобы резьба не была повреждена. Будьте осторожны, не повредите пластину заземления во время установки.

Примечание: Используйте старые винты. При замене винтов, используйте винты такого типа, который одобрен для соединения с массой.

Осторожно: Для того, чтобы модуль управления правильно работал, он должен быть надежно закреплен на кузове.

Электрическое соединение с заземлением проходит через винты крепления. Поэтому, очень важно, чтобы между винтами крепления и кузовом был хороший контакт.Другие компоненты устанавливаются заново в обратном порядке.

Заключительная проверка

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

После установки всех компонентов:

• поверните ключ зажигания в положение II.
• снова подсоедините отрицательный провод аккумулятора.

Убедитесь, что:

• Индикаторная лампа SRS в комбинированной приборной панели не горит постоянно.Если лампа постоянно горит, выполните поиск неисправности.

Примечание: Убедитесь, что лампа предупреждения SRS исправна, повернув ключ в положение II. Лампа предупреждения SRS должна загореться и, после приблизительно 3 секунд, погаснуть.
